Hauptanzeige - Aquato K-Pilot Bedienungsanleitung

Hauptanzeige

9.2

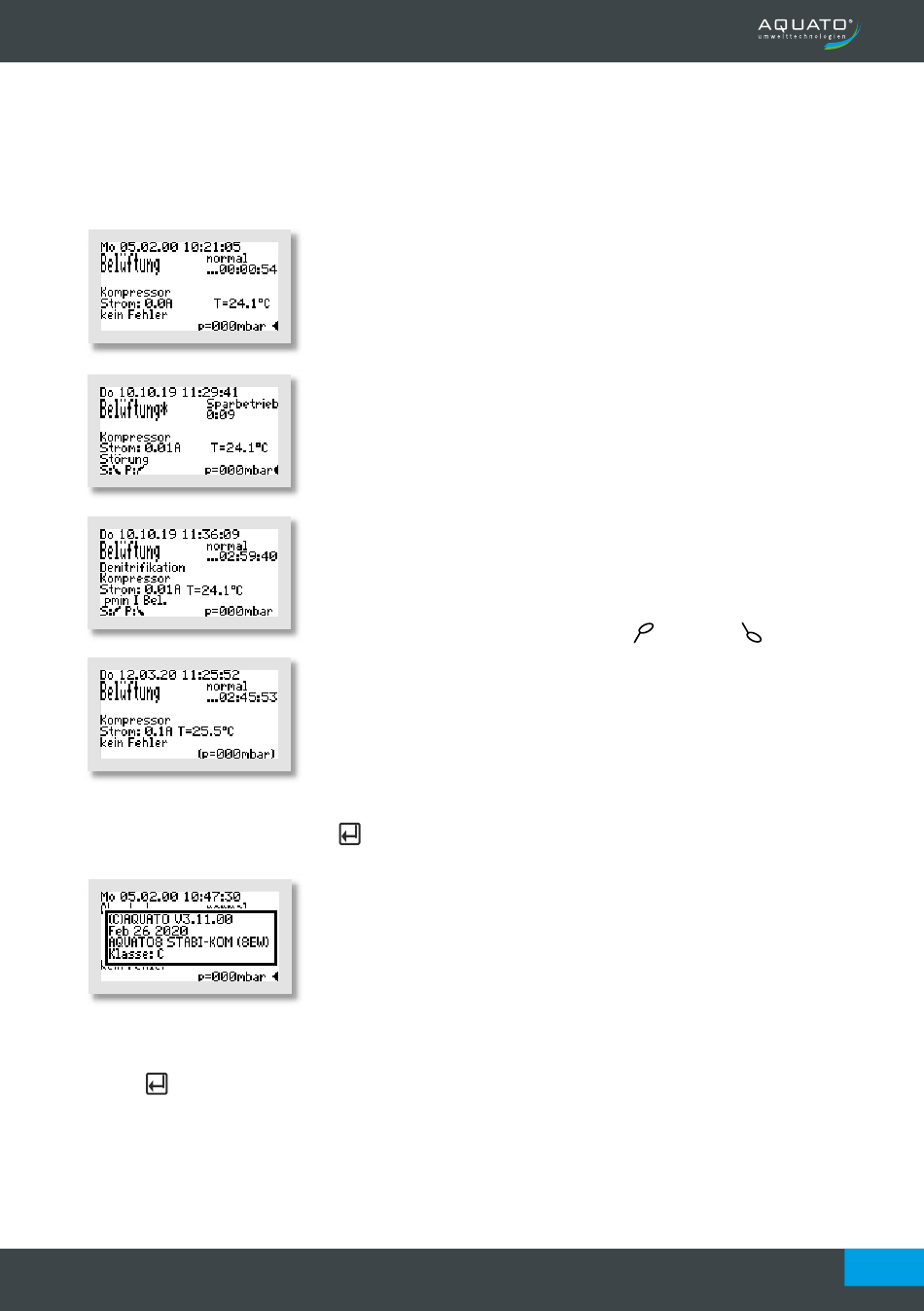

In der Standardanzeige zeigt die Steuerung den Schaltzustand der Anlage und der Aggregate z. B.:
Wird in der Standardanzeige die
Darin wird Folgendes angezeigt:
Mit der -Taste kann außerdem in diesem Menü der Summer bzw. der Alarm abgestellt werden.
(Siehe auch Kapitel 9.3.3.5)
1. Zeile: Datum und Uhrzeit.
2. Zeile: aktuelle SSB-Phase, u. a. „Schlammabzug", „Druck-
überwachung", „Belüftung", „Absetzphase", „Klarwasser-
abzug" und je nach Einstellung weitere Phasen
2. Zeile (rechts): Normal-, Spar-, oder Urlaubsbetrieb der Anlage
und darunter im Normalbetrieb die Rest-Zeit, die die
aktuelle Phase noch andauert, im Sparbetrieb, die seit
Beginn der Sparbetriebsphase vergangene Zeit
3. Zeile Anzeige der Denitrifikation (nur bei Ablaufklasse D),
sonst Leerzeile
4.Zeile: Anzeige, welches Aggregat aktiv ist, sonst – wenn kein
Aggregat eingeschaltet ist – Leerzeile
5. Zeile: Betriebsstrom des aktiven Aggregates (z. B. Verdichter,
Klarwasserpumpe, dahinter die aktuelle Temperatur in
der Steuerung)
6. Zeile: Fehleranzeige, sonst „KEIN FEHLER", wenn keine
Störmeldung vorliegt
7. Zeile: Schwimmerzustand oben
aktiviertem Schwimmer sichtbar), rechts der aktuell
vorhandene Gegendruck (wenn die Drucküberwachung
abgeschaltet wurde, in Klammern dargestellt), ganz
rechts im Sekundentakt blinkendes Dreieck „◄" als
Betriebsanzeige
-Taste gedrückt, erscheint für ca. 3 Sekunden ein Info-Fenster.
- Softwareversion
- Datum der Version
- Typ STABI SSB und eingestellte EW-Zahl
- Ablaufklasse, Sondereinstellungen, z. B.: KW-Pumpe oder Puffer
Die genaue Anzeige hängt von den ausgewählten Einstellungen
ab.
®
