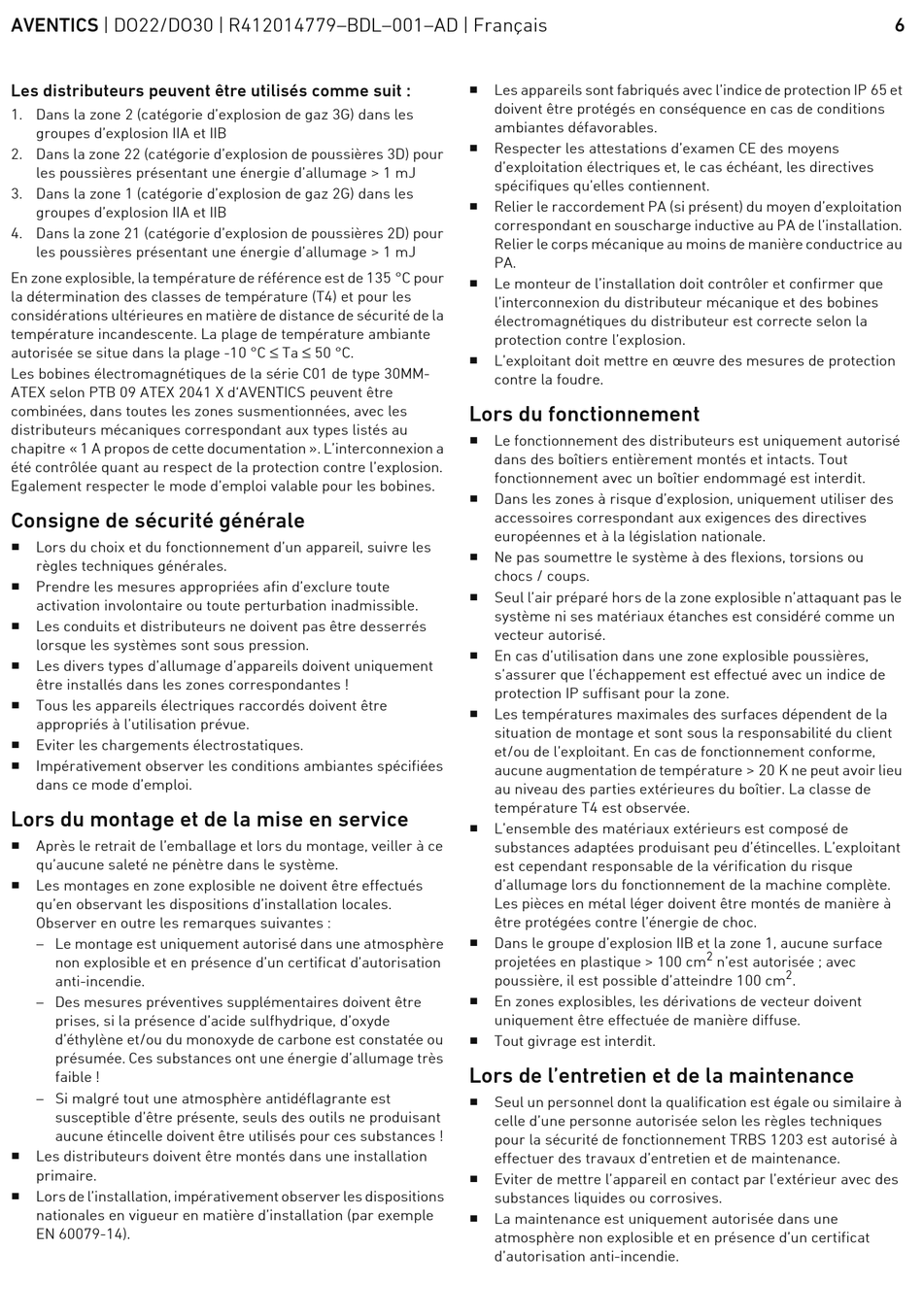

AVENTICS | DO22/DO30 | R412014779–BDL–001–AD | Français
Les distributeurs peuvent être utilisés comme suit :
1. Dans la zone 2 (catégorie d'explosion de gaz 3G) dans les
groupes d'explosion IIA et IIB
2. Dans la zone 22 (catégorie d'explosion de poussières 3D) pour
les poussières présentant une énergie d'allumage > 1 mJ
3. Dans la zone 1 (catégorie d'explosion de gaz 2G) dans les
groupes d'explosion IIA et IIB
4. Dans la zone 21 (catégorie d'explosion de poussières 2D) pour
les poussières présentant une énergie d'allumage > 1 mJ
En zone explosible, la température de référence est de 135 °C pour
la détermination des classes de température (T4) et pour les
considérations ultérieures en matière de distance de sécurité de la
température incandescente. La plage de température ambiante
autorisée se situe dans la plage -10 °C ≤ Ta ≤ 50 °C.
Les bobines électromagnétiques de la série C01 de type 30MM-
ATEX selon PTB 09 ATEX 2041 X d'AVENTICS peuvent être
combinées, dans toutes les zones susmentionnées, avec les
distributeurs mécaniques correspondant aux types listés au
chapitre « 1 A propos de cette documentation ». L'interconnexion a
été contrôlée quant au respect de la protection contre l'explosion.
Egalement respecter le mode d'emploi valable pour les bobines.
Consigne de sécurité générale
W Lors du choix et du fonctionnement d'un appareil, suivre les
règles techniques générales.
W Prendre les mesures appropriées afin d'exclure toute
activation involontaire ou toute perturbation inadmissible.
W Les conduits et distributeurs ne doivent pas être desserrés
lorsque les systèmes sont sous pression.
W Les divers types d'allumage d'appareils doivent uniquement
être installés dans les zones correspondantes !
W Tous les appareils électriques raccordés doivent être
appropriés à l'utilisation prévue.
W Eviter les chargements électrostatiques.
W Impérativement observer les conditions ambiantes spécifiées
dans ce mode d'emploi.
Lors du montage et de la mise en service
W Après le retrait de l'emballage et lors du montage, veiller à ce
qu'aucune saleté ne pénètre dans le système.
W Les montages en zone explosible ne doivent être effectués
qu'en observant les dispositions d'installation locales.
Observer en outre les remarques suivantes :
– Le montage est uniquement autorisé dans une atmosphère
non explosible et en présence d'un certificat d'autorisation
anti-incendie.
– Des mesures préventives supplémentaires doivent être
prises, si la présence d'acide sulfhydrique, d'oxyde
d'éthylène et/ou du monoxyde de carbone est constatée ou
présumée. Ces substances ont une énergie d'allumage très
faible !
– Si malgré tout une atmosphère antidéflagrante est
susceptible d'être présente, seuls des outils ne produisant
aucune étincelle doivent être utilisés pour ces substances !
W Les distributeurs doivent être montés dans une installation
primaire.
W Lors de l'installation, impérativement observer les dispositions
nationales en vigueur en matière d'installation (par exemple
EN 60079-14).
W Les appareils sont fabriqués avec l'indice de protection IP 65 et
doivent être protégés en conséquence en cas de conditions
ambiantes défavorables.
W Respecter les attestations d'examen CE des moyens
d'exploitation électriques et, le cas échéant, les directives
spécifiques qu'elles contiennent.
W Relier le raccordement PA (si présent) du moyen d'exploitation
correspondant en souscharge inductive au PA de l'installation.
Relier le corps mécanique au moins de manière conductrice au
PA.
W Le monteur de l'installation doit contrôler et confirmer que
l'interconnexion du distributeur mécanique et des bobines
électromagnétiques du distributeur est correcte selon la
protection contre l'explosion.
W L'exploitant doit mettre en œuvre des mesures de protection
contre la foudre.
Lors du fonctionnement
W Le fonctionnement des distributeurs est uniquement autorisé
dans des boîtiers entièrement montés et intacts. Tout
fonctionnement avec un boîtier endommagé est interdit.
W Dans les zones à risque d'explosion, uniquement utiliser des
accessoires correspondant aux exigences des directives
européennes et à la législation nationale.
W Ne pas soumettre le système à des flexions, torsions ou
chocs / coups.
W Seul l'air préparé hors de la zone explosible n'attaquant pas le
système ni ses matériaux étanches est considéré comme un
vecteur autorisé.
W En cas d'utilisation dans une zone explosible poussières,
s'assurer que l'échappement est effectué avec un indice de
protection IP suffisant pour la zone.
W Les températures maximales des surfaces dépendent de la
situation de montage et sont sous la responsabilité du client
et/ou de l'exploitant. En cas de fonctionnement conforme,
aucune augmentation de température > 20 K ne peut avoir lieu
au niveau des parties extérieures du boîtier. La classe de
température T4 est observée.
W L'ensemble des matériaux extérieurs est composé de
substances adaptées produisant peu d'étincelles. L'exploitant
est cependant responsable de la vérification du risque
d'allumage lors du fonctionnement de la machine complète.
Les pièces en métal léger doivent être montés de manière à
être protégées contre l'énergie de choc.
W Dans le groupe d'explosion IIB et la zone 1, aucune surface
projetées en plastique > 100 cm
poussière, il est possible d'atteindre 100 cm
W En zones explosibles, les dérivations de vecteur doivent
uniquement être effectuée de manière diffuse.
W Tout givrage est interdit.
Lors de l'entretien et de la maintenance
W Seul un personnel dont la qualification est égale ou similaire à
celle d'une personne autorisée selon les règles techniques
pour la sécurité de fonctionnement TRBS 1203 est autorisé à
effectuer des travaux d'entretien et de maintenance.
W Eviter de mettre l'appareil en contact par l'extérieur avec des
substances liquides ou corrosives.
W La maintenance est uniquement autorisée dans une
atmosphère non explosible et en présence d'un certificat
d'autorisation anti-incendie.
2
n'est autorisée ; avec
2
.
6
