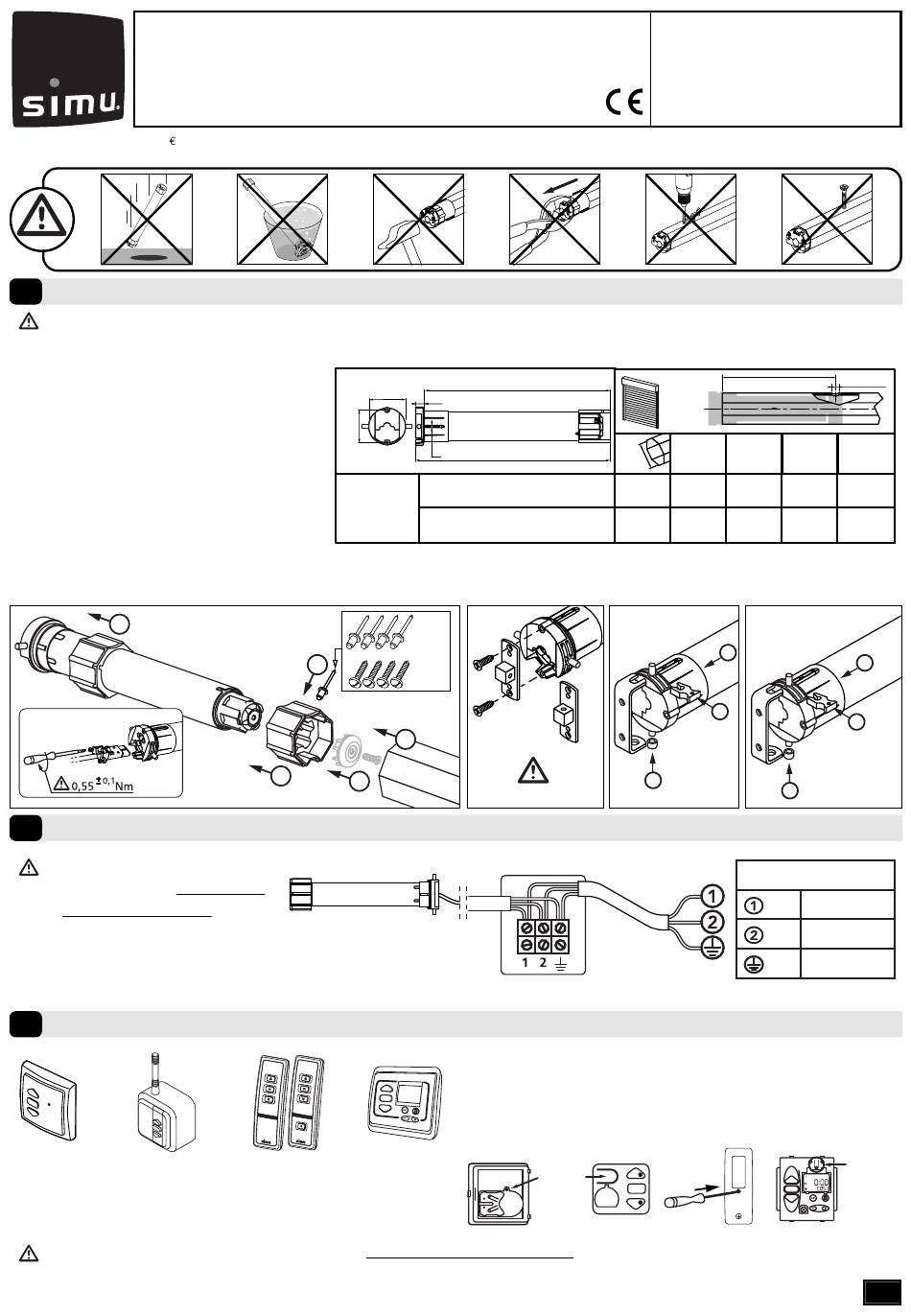

Montage; Kompatible Sender - simu T5EHz Bedienungsanleitung

T5EHz - Rohrmotor mit integrierter Funksteuerung für Rolläder
D
S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Installation
1
- Empfehlungen :
- Halten Sie eine Mindestdistanz von 20 cm zwischen
zwei T5EHz Motoren ein.
- Halten Sie eine Mindestdistanz von 30 cm zwischen
T5EHz Motoren und Hz-Funksendern ein.
- Ein Radiogerät, das die gleiche Frequenz nutzt
(433,42 MHz), könnte die Leistung des Produkts stö-
ren (z.B. Hi-Fi Radio-Kopfhörer).
- Das Kabel muss vom qualifizerten Personal an den
Motor angeschlossen werden.
- Bei der Steckermontage dürfen die Kontake nicht
beschädigt werden.
- Die Durchgängigkeit des Schutzleiters muss sichergestellt sein.

- Montage :

1
Schaltplan
2
- Wir empfehlen, für
jeden Motor eine sepa-
rate Abschaltung zu ver-
wenden.

Kompatible Sender

3
1 2
1 : Hz Wandsender
2 : Hz-Sender mit "grosse Reichweite"
- Bewahren Sie den Sender nicht in der Nähe metallischer Objekte auf; diese könnten die Senderleistung
beeinflussen (geringere Reichweite).
- Bohrungen in der Welle:
55
48*
* :35Nm max.
T5 E Hz
230V-50Hz
ACIER-STEEL-STAHL-ACERO-ACCIAIO
5
4
2
3
T5 EHz
3 4
3 : Hz 1 und 5 kanalsender
4 : Hz-Uhr
L1
20
4
L2
508-17
510-17 515-17 520-17
525-17 535-17 550-12
Ø4,8 x 10
Ø5 x 10
9910013
9910014
25Nm max.
Senderreichweiten:
- 1, 3 und 4 : 20m durch 2 Stahlbetonwände.
- 2 : 40m durch 2 Stahlbetonwände.
Anordnung der "Prog" Taste am Hz-Sender:
1
PROG
5012380C
Bitte gründlich vor der
Anwendung lesen.
A
A ØB
T
(mm) (mm)
min.
47 590 5
47 660 5
2
3
1
1
230V-50Hz
N
L
PE
2 3
4
PROG
4xØB /90°
L1 L2
(mm) (mm)
603 623
673 693
2
3
Blau
Braun
Gelb / Grün
PROG
1 / 4
