simu T5EHz Kurzanleitung

T5EHz
D

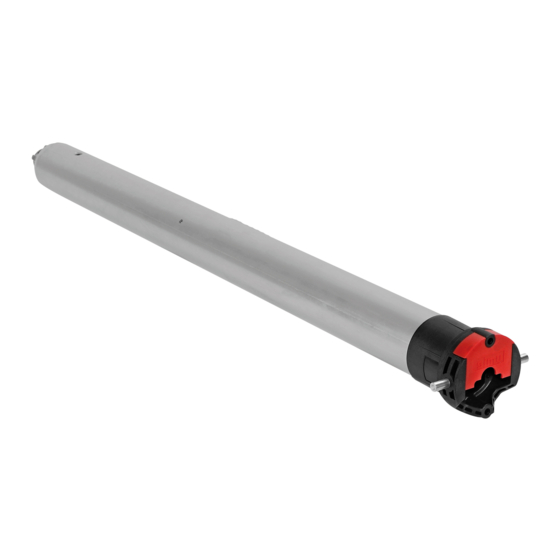

Rohrmotor mit integrierter Funksteuerung für Rolläden.
®
S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux- BP71- 70103 Arc-Les-Gray CEDEX- RCS GRAY B 425 650 090- SIRET 425 650 090 00011- n° T.V.A CEE FR 87 425 650 090
Installation
1
- Empfehlungen : - Bohrungen in der Welle:
- Halten Sie eine Mindestdistanz von 20 cm
zwischen zwei T5EHz Motoren ein.
- Halten Sie eine Mindestdistanz von 30 cm
48*
zwischen T5EHz Motoren und Hz-
Funksendern ein.
* :35Nm max.
- Ein Radiogerät, das die gleiche Frequenz
T5 E Hz
nutzt (433,42 MHz), könnte die Leistung des
230V-50Hz
Produkts stören (z.B. Hi-Fi Radio-Kopfhörer).
- Montage :
1
ACIER-STEEL-STAHL-ACERO-ACCIAIO
5
2
3
Schaltplan
2
- Wir empfehlen, für
jeden Motor eine
T5 EHz
separate Abschaltung zu
verwenden.
Kompatible Sender
3
1 2 3 4 5
1 : Hz Wandsender 4 : Hz 1 und 5 kanalsender
2 : Hz Handsender 5 : Hz-Uhr
3 : Hz-Sender mit "grosse Reichweite"
- Bewahren Sie den Sender nicht in der Nähe metallischer Objekte auf; diese könnten die Senderleistung
beeinflussen (geringere Reichweite).
5012380A
Bitte gründlich vor der Anwendung
L1
55
20
A
4 T
L2
(mm) (mm)
min.
508-17 47 590
510-17 515-17 520-17
47 660
525-17 535-17 550-12
Ø4,8 x 10
2
Ø5 x 10
3
9910014
4
9910013
1
25Nm max.
Senderreichweiten:
- 1, 2, 4 und 5 : 20m durch 2 Stahlbetonwände.
- 3 : 40m durch 2 Stahlbetonwände.
Anordnung der "Prog" Taste am Hz-Sender:
1 2-3 4
PROG PROG
Einstellung Endbegrenzung
4
- Wenn die Installation mehrere Motoren umfasst, darf während der Programmierung nur ein Motor mit Strom versorgt
werden. Auf diese Weise werden Störungen durch andere Motoren während der Programmierung vermieden.
lesen.
4.1 Programmiermodus
- Schalten Sie den Motor EIN.
- Drücken Sie gleichzeitig die AUF- und AB-Taste eines Hz Senders. Der Motor
läuft 1/2 Sekunde in die eine, dann in die andere Richtung. Der Sender steuert
nun den Motor im Totmannbetrieb. Siehe Schritt 4.2.
4.2- Überprüfen der Laufrichtung
Drücken Sie die OBEN-Taste am Sender:
a- Wenn sich das Rollladenelement mit Motor nach oben
bewegt, wechseln Sie zum nächsten Schritt (4.3).
b- Wenn sich das Rollladenelement mit Motor nach unten
bewegt, ändern Sie die Richtung, indem Sie die STOPP-
Taste mindestens 3 S. lang gedrückt halten. Der Empfänger
bestätigt den Richtungswechsel und dreht 1/2 S. lang in die
4xØB /90° eine, dann in die andere Richtung. Weiter mit Schritt 4.3
A
4.3- Einstellung der Endbegrenzung
Die Art der Einstellung der Endbegrenzung hängt von den vier folgenden Montagesituationen ab:
ØB L1 L2
(mm) (mm)
Mit oder ohne Endstopper, feste Wellenverbinder* (V.A.R oder V.A.S) oder flexible Aufhängefedern für den Behang.
5 603 623
A
5 673 693
*V.A.R
V.A.S
1
A
1
2
2
B
1
230V-50Hz
(N) Blau
1- Fahren Sie den Motor mit den AUF und AB Tasten in die obere Endposition.
Braun
2- Um die obere Endlage zu speichern , drücken Sie die STOP und die AB Taste gleichzeitig. Der Motor fährt jetzt in AB
(PE) Gelb / Grün
Richtung.
3- Drücken Sie jetzt die STOP Taste um den Motor anzuhalten.
4- Zur Speicherung der Endbegrenzung OBEN drücken Sie 2 Sekunden lang die STOP Taste. Der
Motor läuft 1/2 Sekunde in die eine, dann in die andere Richtung. Weiter mit Schritt 5
C
1
5
PROG
1- Fahren Sie den Motor mit den AUF und AB Tasten in die untere Endposition.
2- Um die untere Endlage zu speichern , drücken Sie die STOP und die AUF Taste gleichzeitig. Der Motor fährt jetzt in AUF
Richtung.
3- Drücken Sie jetzt die STOP Taste um den Motor anzuhalten.
4- Zur Speicherung der Endbegrenzung UNTEN drücken Sie 2 Sekunden lang die STOP Taste. Der
1 / 4 Motor läuft 1/2 Sekunde in die eine, dann in die andere Richtung. Weiter mit Schritt 5
a
>>
b
B C
*V.A.R
V.A.S
1- Drücken Sie gleichzeitig die AUF und die AB Taste des Senders. Der Motor
2
läuft für eine 1/2 Sekunde in die eine und in die andere Richtung.
2s 2- Drücken Sie die STOP Taste für 2 Sekunden. Der Motor läuft für eine 1/2
Sekunde in die eine und in die andere Richtung. Die Einstellung ist beendet,
bitte gehen Sie zu Punkt 5..
2 3
2 3
1 2
>>
ON
>> OK >> 4.3
>> >> >> OK >> 4.3
3s
D
4
2s
4
2s
2 / 4
