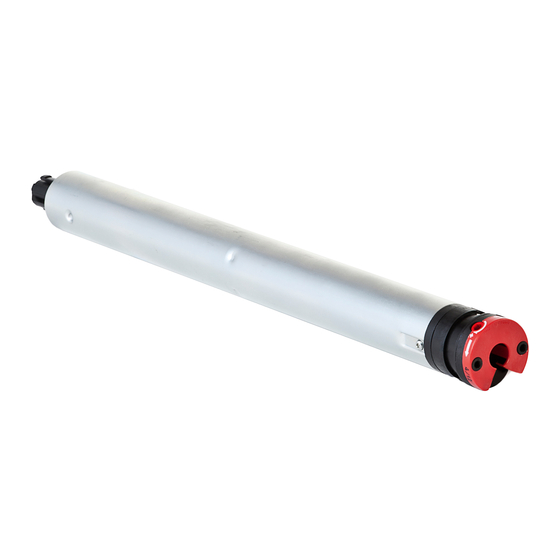

simu T3.5 EBHz Kurzanleitung

Kurzanleitung Programmierung
Die Programmierung bitte bei jedem Motor einzeln vornehmen!
1. Anschluss
• Stromversorgung für den einzelnen Motor einschalten
• Die AUF-und die AB-Taste gleichzeitig drücken, bis
der Behang kurz auf und ab fährt. Er lässt sich nun im Todmannbetrieb
fahren.
2. Drehrichtung
• DREHRICHTUNG überprüfen!
• Wenn die Drehrichtung verkehrt ist:
Die STOP Taste so lange gedrückt halten, bis der
Behang 1x kurz auf und ab fährt
3. Programmierung der Endlagen:
Mit den Auf/Ab-Tasten die untere Endlage anfahren. Nach Erreichen der
unteren Endlage
STOP + AUF-Taste des Senders zusammen betätigen.
! Der Behang läuft nun aufwärts, sofort die Stop-Taste drücken !
Danach die STOP-Taste solange drücken, bis der Behang 1x kurz Auf und Ab
fährt
Jetzt ist die untere Endlage gespeichert,
die Obere wird durch die Stopper automatisch erkannt
4. Abspeichern des Senders
Speichern des Senders durch Drücken der Programmiertaste
Der Behang fährt eine kurze Auf+Ab Bewegung
und ist programmiert.
Jetzt kann die Programmierung des nächsten Motors begonnen werden (Punkt 1).
Hinweis:
Der Arbeitsbereich wird 4 Zyklen lang optimiert, danach werden alle weiteren Funktionen
freigegeben.(Frost, Hinderniserkennung)
(Ersetzt nicht die beigelegte Bedienungsanleitung)
T3.5/T5 EBHz Version C:
Halbautomatischer Modus oben
mit Aufhängefedern und Stopper/Endleiste
(Der Behang stoppt)
:
(Auf-Taste Drücken - Behang fährt aufwärts)
Jetzt ist die Drehrichtung geändert!
-1-
