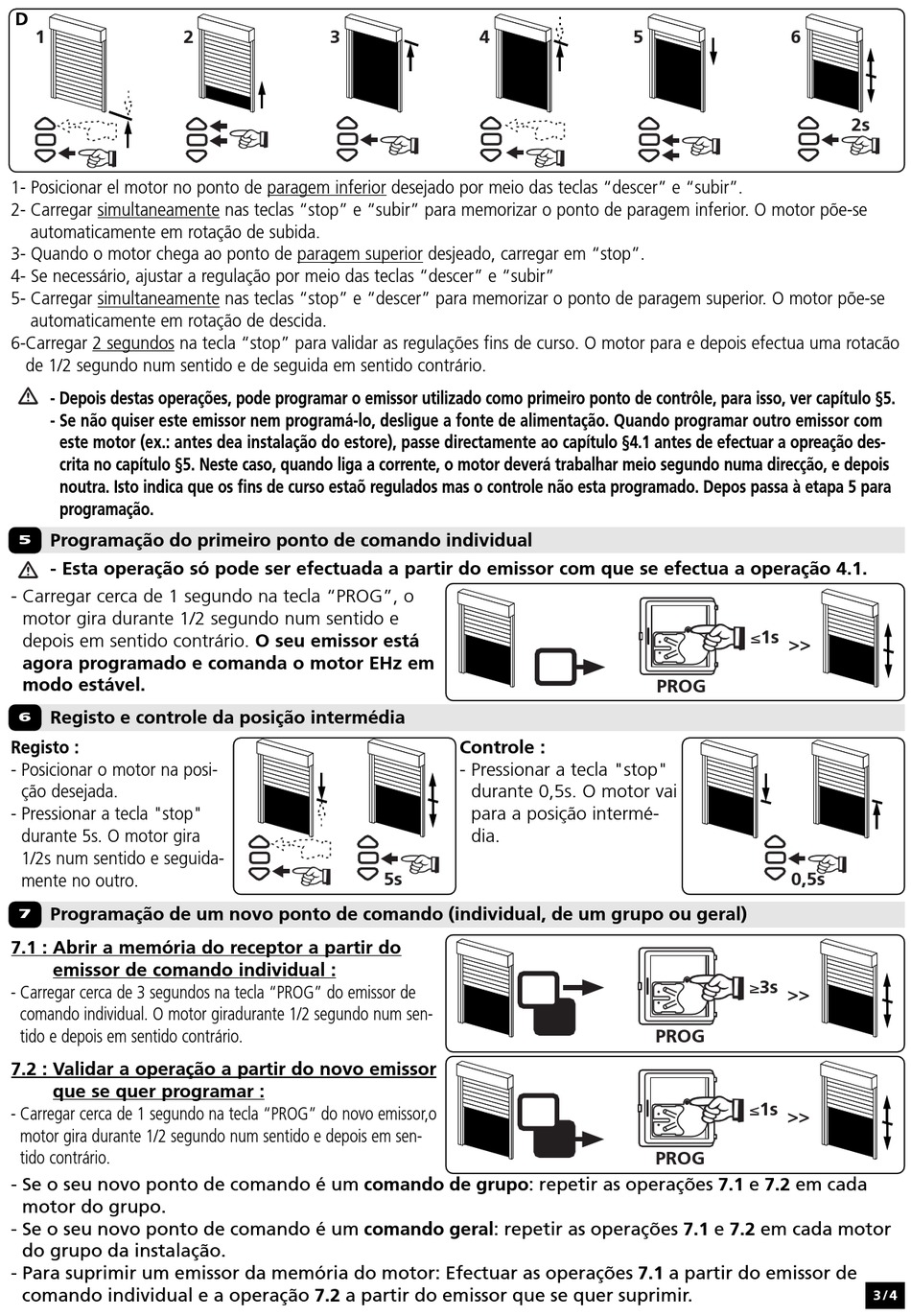

simu T5EHz Bedienungsanleitung Seite 23

D
1 2
1- Posicionar el motor no ponto de paragem inferior desejado por meio das teclas "descer" e "subir".
2- Carregar simultaneamente nas teclas "stop" e "subir" para memorizar o ponto de paragem inferior. O motor põe-se
automaticamente em rotação de subida.
3- Quando o motor chega ao ponto de paragem superior desjeado, carregar em "stop".
4- Se necessário, ajustar a regulação por meio das teclas "descer" e "subir"
5- Carregar simultaneamente nas teclas "stop" e "descer" para memorizar o ponto de paragem superior. O motor põe-se
automaticamente em rotação de descida.
6-Carregar 2 segundos na tecla "stop" para validar as regulações fins de curso. O motor para e depois efectua uma rotacão
de 1/2 segundo num sentido e de seguida em sentido contrário.
- Depois destas operações, pode programar o emissor utilizado como primeiro ponto de contrôle, para isso, ver capítulo §5.
- Se não quiser este emissor nem programá-lo, desligue a fonte de alimentação. Quando programar outro emissor com
este motor (ex.: antes dea instalação do estore), passe directamente ao capítulo §4.1 antes de efectuar a opreação des-
crita no capítulo §5. Neste caso, quando liga a corrente, o motor deverá trabalhar meio segundo numa direcção, e depois
noutra. Isto indica que os fins de curso estaõ regulados mas o controle não esta programado. Depos passa à etapa 5 para
programação.
Programação do primeiro ponto de comando individual
5
- Esta operação só pode ser efectuada a partir do emissor com que se efectua a operação 4.1.
- Carregar cerca de 1 segundo na tecla "PROG", o
motor gira durante 1/2 segundo num sentido e
depois em sentido contrário. O seu emissor está
agora programado e comanda o motor EHz em
modo estável.
Registo e controle da posição intermédia
6
Registo :
- Posicionar o motor na posi-
ção desejada.
- Pressionar a tecla "stop"
durante 5s. O motor gira
1/2s num sentido e seguida-
mente no outro.
Programação de um novo ponto de comando (individual, de um grupo ou geral)
7
7.1 : Abrir a memória do receptor a partir do
emissor de comando individual :
- Carregar cerca de 3 segundos na tecla "PROG" do emissor de
comando individual. O motor giradurante 1/2 segundo num sen-
tido e depois em sentido contrário.
7.2 : Validar a operação a partir do novo emissor
que se quer programar :
- Carregar cerca de 1 segundo na tecla "PROG" do novo emissor,o
motor gira durante 1/2 segundo num sentido e depois em sen-
tido contrário.
- Se o seu novo ponto de comando é um comando de grupo: repetir as operações 7.1 e 7.2 em cada
motor do grupo.
- Se o seu novo ponto de comando é um comando geral: repetir as operações 7.1 e 7.2 em cada motor
do grupo da instalação.
- Para suprimir um emissor da memória do motor: Efectuar as operações 7.1 a partir do emissor de
comando individual e a operação 7.2 a partir do emissor que se quer suprimir.
3 4
Controle :
- Pressionar a tecla "stop"
durante 0,5s. O motor vai
para a posição intermé-
dia.
5s
5 6
!1s >>
PROG
0,5s
"3s >>
PROG
!1s
>>
PROG
2s
3 / 4
