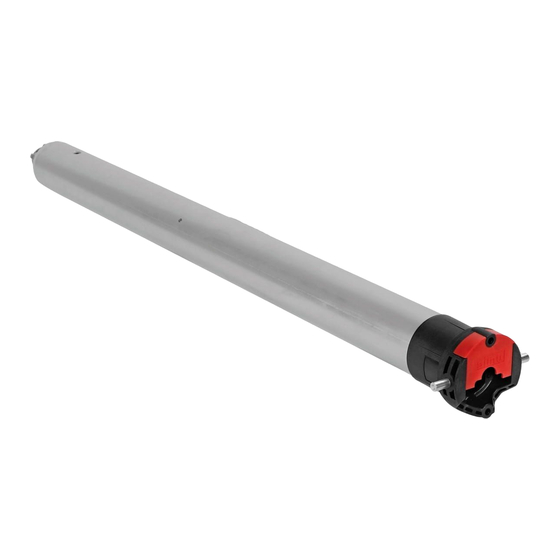

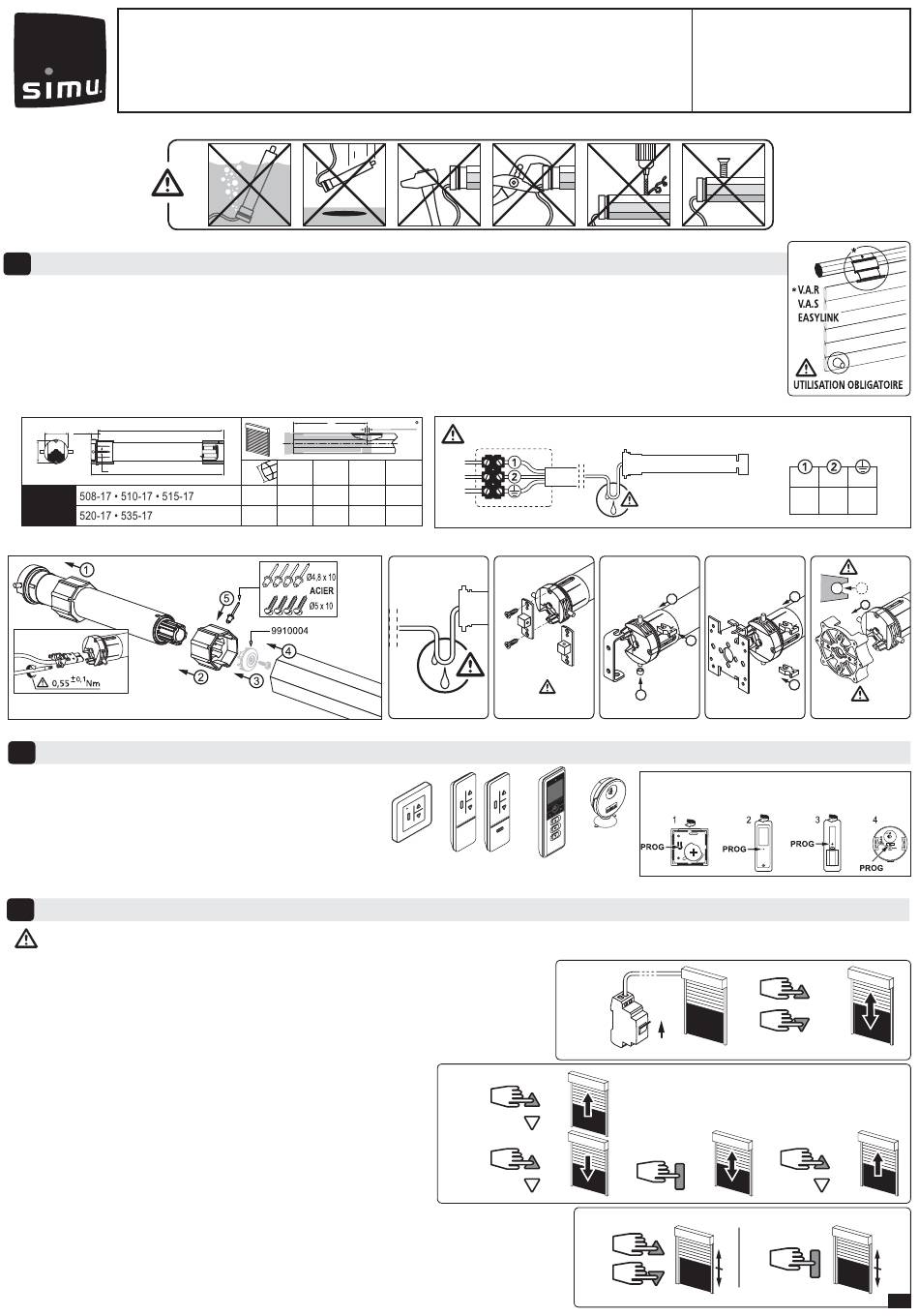

T5 AUTO Hz - 230 V - 50 Hz
FR
Moteurs tubulaires avec radio intégrée volets roulants
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Installation
1
- Préconisations :
- Respecter une distance minimum de 0,2 m entre deux moteurs AUTO Hz.
- Respecter une distance minimum de 0,3 m entre un moteur AUTO Hz et un émetteur Hz.
- Le raccordement du câble au moteur doit être réalisé par du personnel qualifi é. Le connecteur doit être monté sans endommager les contacts. La continuité de terre doit être assurée.
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L'utilisation de verrous ou d'attaches rigides ainsi que de butées sur lame fi nale (ou dans les coulisses) est obligatoire au bon fonctionnement du moteur.
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s'adresser au fabricant de volet roulant ou à SIMU.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42 MHz) peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).
- Perçage du tube :
L1
55
22,8
48*
4
L2
*
35 Nm max.
T5 AUTO Hz
230V-50Hz
- Montage :
Emetteurs compatibles
2
1 : Emetteur Hz COLOR+ mural
2 : Emetteur Hz COLOR+ mobile 1 / 5 canaux
3 : Emetteur Hz Color Multi 16 canaux / Timer Multi / Timer Easy
4 : Capteur Hz soleil
- Portée des émetteurs Hz (1, 2, 3) : 20 m à travers 2 murs de béton armé.
- Portée du capteur soleil (4) : 6 m à travers 2 murs de béton armé.
- 12 émetteurs max. par moteur.
Eloigner les émetteurs de toute surface ou structure métallique qui pourraient nuire à leur bon fonctionnement (perte de portée).
Enregistrement des réglages automatiques
3
Si l'installation comporte plusieurs moteurs, un seul moteur doit être alimenté pendant les opérations du chapitre 3.1, ceci pour éviter les interférences avec les
autres moteurs lors de la programmation.
3.1- Mode apprentissage:
1- Mettre le moteur sous tension.
2- Appuyer simultanément sur les touches "montée" et "descente" d'un émetteur Hz. Le moteur effectue une
rotation de 0,5 seconde dans un sens puis dans l'autre. Cet émetteur commande maintenant le moteur
AUTO Hz en mode instable. Passer à l'étape 3.2.
3.2- Confi guration du sens de rotation :
Appuyer sur la touche "montée" de l'émetteur :
1- Si l'axe tourne dans le sens "montée", passer à l'étape 3.3.
2- Si l'axe tourne dans le sens "descente", inverser le sens de rotation en appuyant
sur la touche "stop" pendant au moins 3 secondes. Le moteur confi rme la
modifi cation par une rotation de 0,5 seconde dans un sens puis dans l'autre.
Passer à l'étape 3.3.
3.3- Validation des réglages automatiques :
1- Appuyer simultanément sur les touches "montée" et "descente" de l'émetteur Hz. Le moteur effectue une
rotation de 0,5 seconde dans un sens puis dans l'autre.
2- Appuyer sur la touche "stop" pendant 3 s. Le moteur effectue une rotation de 0,5 s. dans un sens puis dans
l'autre. L'opération est terminée. Passer au §4.
A
4xØB / 90
A
ØB
L1
L2
T
(mm)
(mm)
(mm)
(mm)
min.
47
585
5
598
621
47
659
5
672
695
1
- Câblage :
Il est recommandé de pouvoir couper individuellement l'alimentation de chaque moteur.
N
L
PE
9910013
9910014
25N.m max.
2
3
4
3.1
1-
3.2
1-
>>
2-
>>
3.3
1-
5118424A
Lire attentivement cette notice avant
toute utilisation.
T5 AUTO Hz
2
3
1
Emplacement de la touche PROG
sur les émetteurs Hz :
2-
ON
3 s.
>>
>>
>>
2-
230V - 50Hz
N
L
PE
Vert
Bleu
Marron
jaune
1
1
2
35N.m max.
>>
>>
3 s.
1/ 2
