Benning CM 10–PV Bedienungsanleitung
Verwandte Anleitungen für Benning CM 10–PV
Inhaltszusammenfassung für Benning CM 10–PV

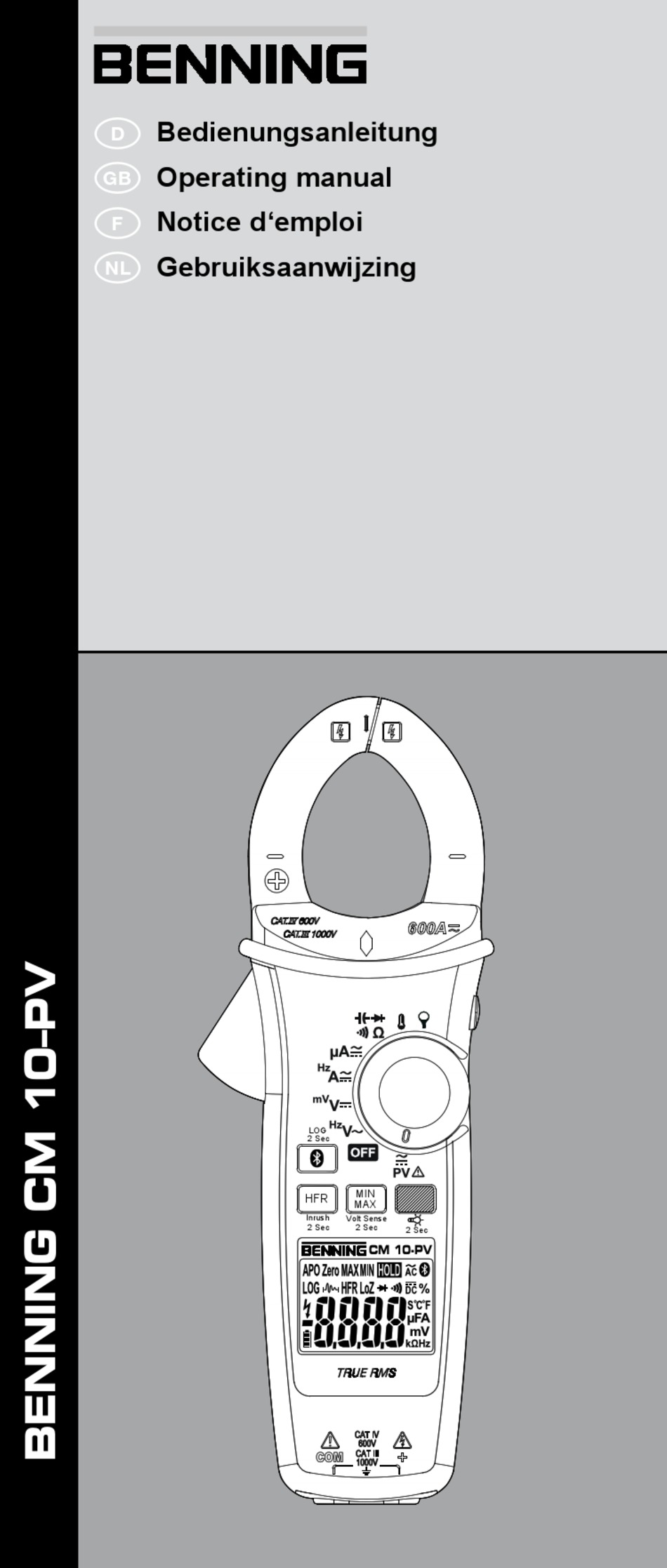

- Seite 1 Bedienungsanleitung Operating manual Notice d‘emploi Gebruiksaanwijzing 2 Sec Inrush Volt Sense 2 Sec 2 Sec CM 10-PV...
- Seite 2 Bedienungsanleitung Operating manual Notice d‘emploi Gebruiksaanwijzing Mehrsprachige Anleitung unter www.benning.de Multilingual manuals at 2 Sec Inrush Volt Sense 2 Sec 2 Sec CM 10-PV...
- Seite 3 D F 2 Sec Inrush Volt Sense 2 Sec 2 Sec CM 10-PV TA PV Bild 1: Gerätefrontseite Fig. 1: Device front Fig. 1: Panneau avant de l‘appareil Fig. 1: Voorzijde van het apparaat BENNING CM 10–PV 11/ 2019...
-
Seite 9: Inhaltsverzeichnis
Diese Bedienungsanleitung richtet sich an Elektrofachkräfte und elektrotechnisch unterwiesene Personen Das BENNING CM 10-PV ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 1000 V AC/ DC eingesetzt werden. Bei Verwendung des Messadapters BENNING TA PV erhöht sich der Nennspannungsbereich auf 1500 V AC/ 2000 V DC (Näheres... -
Seite 10: Sicherheitshinweise
Bedienungsanleitung beachten. Dieses Symbol auf dem BENNING CM 10-PV bedeutet, dass das BENNING CM 10-PV konform zu den EU-Richtlinien ist. Dieses Symbol erscheint in der Anzeige für eine entladene Batterie. Dieses Symbol kennzeichnet den Bereich „Diodenprüfung“. Dieses Symbol kennzeichnet den Bereich „Durchgangsprüfung“. -
Seite 11: Reinigung
Abmessungen: Länge = 210 mm, Rohrlänge = 120 mm, Rohrdurchmesser = 3 mm, V4A (T.Nr. 044121) Hinweis auf Verschleißteile: Das BENNING CM 10-PV wird durch zwei eingebaute 1,5 V Mignon-Batte- rien (AA/ IEC LR06) gespeist. Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehör, Art.-Nr 044145) entsprechen bei montierten Aufsteckkappen CAT III 1000 V/ CAT IV 600 V und sind für einen Strom von 10 A zugelassen. -
Seite 12: Gerätebeschreibung
5.1.5 Die Messrate des BENNING CM 10-PV beträgt nominal 3 Messungen pro Sekunde für die Digitalanzeige. 5.1.6 Das BENNING CM 10-PV wird durch den Drehschalter 6 ein- oder aus- geschaltet. Ausschaltstellung „OFF“. 5.1.7 Die HOLD/ZERO-Taste 5 hat zwei Funktionen: HOLD-Tastenfunktion: Durch Betätigen der Taste HOLD/ZERO 5 lässt sich das Messergebnis... -
Seite 13: Die Min/Max-Taste- 9 Hat Zwei Funktionen: Max/Min-Funktion
Ein längerer Tastendruck (2 s) aktiviert bzw. deaktiviert die Displaybe- leuchtung. 5.1.12 Das BENNING CM 10-PV schaltet sich nach ca. 20 Minuten selbsttä- tig ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn der Drehschalter aus der Schaltstellung „OFF“ eingeschaltet oder eine Taste betätigt wird. -
Seite 14: Funktionen Des Datenloggers
°C < 18 °C oder > 28 °C, bezogen auf den Wert bei der Referenz- temperatur von 23 °C. 5.1.15 Das BENNING CM 10-PV wird durch zwei 1,5 V Mignon-Batterien (AA/ IEC LR6) gespeist. 5.1.16 Die Batterieanzeige M zeigt permanent die verbleibende Batteriekapa- zität über maximal 3 Segmente an. -
Seite 15: Automatische Speicherung (Log)
Speicher und somit alle gespeicherten Messwerte des Datenloggers „LOG“. Die manuelle Speicherung „SAVE“ kann anschließend mehrmals gestartet und been- det werden. Die Messwerte werden fortlaufend in dem internen Speicher auf den Speicherplätzen 0001 - 4000 abgelegt. BENNING CM 10–PV 11/ 2019... -
Seite 16: Datenübertragung Zum Smartphone/ Tablet
Low Energy 4.0 Schnitt- ® stelle, um Messwerte per Funk in Echtzeit an ein Android- oder IOS-Gerät zu übertragen. Die hierzu nötige APP „BENNING MM-CM Link“ finden Sie im Google Playstore und App Store. Google Playstore App Store Die APP „BENNING MM-CM Link“ besitzt u.a. folgende Funktionen: Darstellung der Messwerte in Echtzeit und Speicherung als csv-Datei. -
Seite 17: Spannungsbereiche (V Ac, V Dc)
± (0,7 % + 4 Digit) 1000 V Überlastschutz: 1000 V AC/DC Eingangswiderstand: DC: 10 MΩ, AC: 10 MΩ II < 100 pF 7.2 Spannungsbereiche (PV) über Messadapter BENNING TA PV Funktion Messbereich Auflösung Messgenauigkeit 600,0 V 0,1 V PV V DC ±... -
Seite 18: Widerstandsbereiche (Ω), Durchgangs- Und Diodenprüfung
Drahttemperatursensor K-Typ: Messbereich: - 60 °C bis 200 °C Messgenauigkeit: ± 2 °C Die Messgenauigkeit ist gültig für stabile Umgebungstemperaturen < ±1 °C. Nach einer Änderung der Umgebungstemperatur von ± 2 °C sind die Mess- genauigkeitsangaben nach 2 Stunden gültig. BENNING CM 10–PV 11/ 2019... -
Seite 19: Messen Mit Dem Benning Cm 10-Pv
Elektrische Gefahr! Die höchste Spannung, die an den Buchsen COM-Buchse N Buchse + O des BENNING CM 10-PV gegenüber Erde liegen darf, beträgt 600 V CAT IV/ 1000 V CAT III. 8.2.1 Spannungs-/ Frequenzmessung (Schaltstellung: Mit dem Drehschalter 6 die gewünschte Funktion oder BENNING CM 10-PV wählen. - Seite 20 LED zu aktivieren. Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unter- schreitet der Leitungswiderstand zwischen der COM-Buchse N und der Buchse O den Wert 20 Ω bis 200 Ω, ertönt im BENNING CM 10-PV der BENNING CM 10–PV 11/ 2019...
-
Seite 21: Temperaturmessung (Schaltstellung: )
Die schwarze Sicherheitsmessleitung des BENNING CFlex 1 mit der COM- Buchse N am BENNING CM 10-PV kontaktieren. Die rote Sicherheitsmessleitung des BENNING CFlex 1 mit der Buchse + O am BENNING CM 10-PV kontaktieren. Am AC-Stromwandler BENNING CFlex 1 den Messbereich 3000 A (1 mV/ A) wählen. -
Seite 22: Instandhaltung
Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedin- gungen und Erkennbaren Folgen von außerordentlicher Transportbeanspruchung. In diesen Fällen ist das BENNING CM 10-PV sofort abzuschalten, von den Mess- stellen zu entfernen und gegen erneute Nutzung zu sichern. 9.2 Reinigung Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). -
Seite 23: Batteriewechsel
Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 10-PV. Bringen Sie den Drehschalter 6 in die Schaltstellung „OFF“. Legen Sie das BENNING CM 10-PV auf die Frontseite und lösen Sie die zwei Schrauben vom Batteriedeckel. Heben Sie den Batteriedeckel vom Unterteil ab. -
Seite 24: Umweltschutz
11. Umweltschutz Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu. BENNING CM 10–PV 11/ 2019... - Seite 72 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
