Wartung
Pos : 37.40 /BA/Wartung/Ladewagen/Ans chl agleiste (Z X) @ 0\mod_1200037226388_6.doc @ 38927

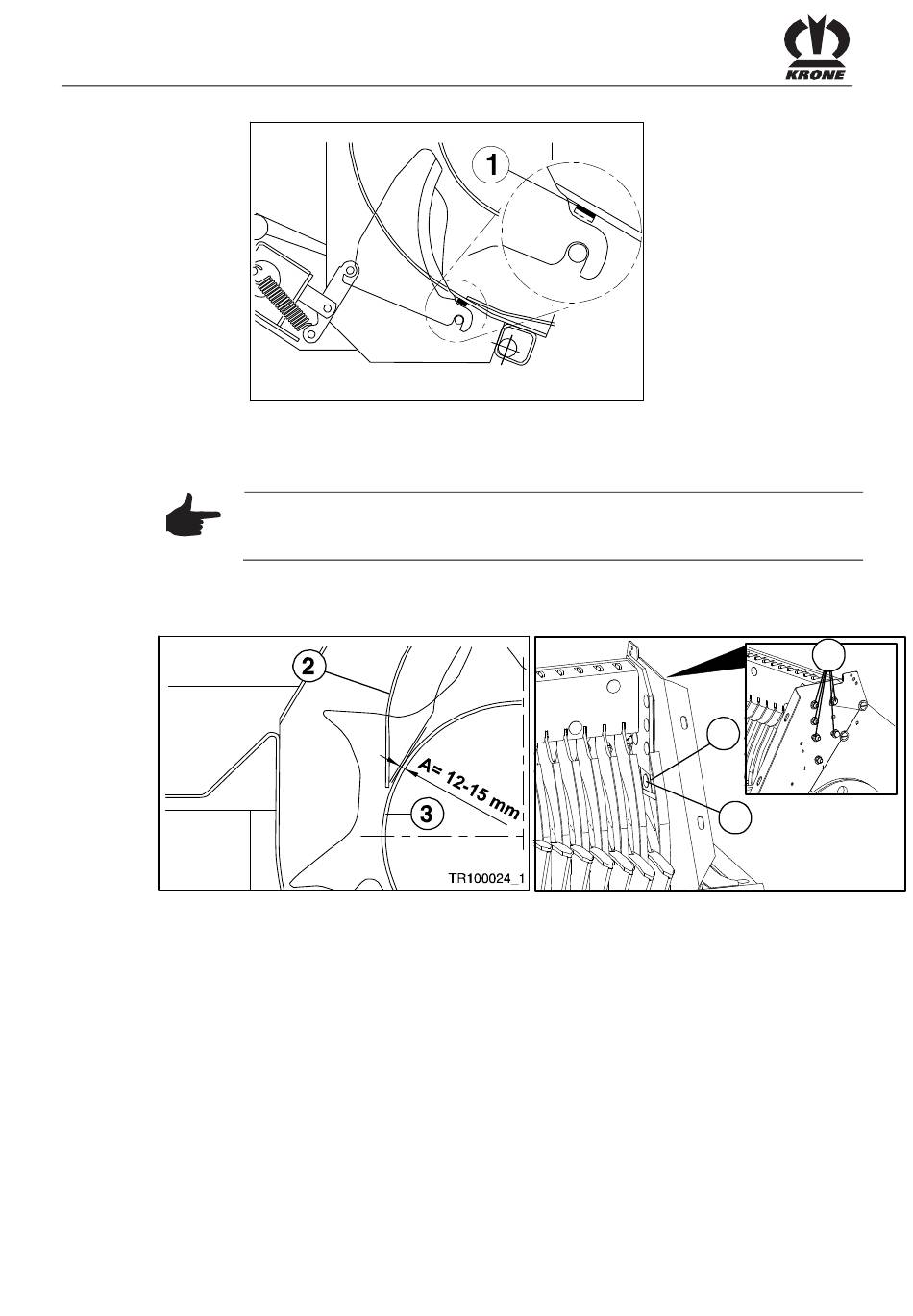

Abb. 130:
Am Ende der Saison muss die Anschlagleiste (1) auf Verschleiß geprüft werden .
Pos : 37.41 /BA/Wartung/Ladewagen/Abs tand Abs treifer-Trommel @ 36\mod_1258715116334_6.doc @ 335602
11.33

Abstand Abstreifer-Trommel

Abb. 131
Die Abstreifer (2) müssen den Abstand „A" zur rotierenden Fördertrommel (3) haben.
Einstellung Abstand Abstreifer-Trommel
• Alle Verschraubungen (1) vom Abstreiferbalken rechts und links lösen.
• Die Verschraubung (4) am Keilblech (5) (rechte und linke Seite) lösen.
• Über das Keilblech (5) den gesamten Abstreiferbalken so verdrehen, dass das Maß A =
12 - 15 mm erreicht wird.
• Verschraubungen (1) und (4) festziehen.
Pos : 37.42 /BA/-----Seitenumbruc h------ @ 0\mod_1196175311226_0.doc @ 4158
196
Hinweis
Sollte sich die Materialstärke (t=6 mm) der Anschlagleiste (ET-Nr. 334 975-2)
um die Hälfte reduziert haben, ist diese auszutauschen.
XXL00004
5
4
1
AX000057
