MAINTENANCE
ATTENTION
Road bottom bracket components are not interchangeable with mountain bike bottom bracket components. Bottom bracket drive side cup shields are not
interchangeable with non-drive side cup shields. Ceramic bearings require regular maintenance. Use only water and a mild soap to clean the crankset and
bottom bracket. Do not use a pressure washer. See maintenance instructions below:
• Remove the crank arms according to the manufacturer's instructions.
• Remove External Shield - Item 1
Using your fingers, remove both the drive side and non-drive side External Shield
Drive side GXP only: using the end of a flat head screwdriver in the slot (Item 1a), carefully pry the External Shield off the drive side bearing.
• Remove Gutter Seal - Item 2
If your bottom bracket has a Gutter Seal, use a pick or a small flat head screwdriver to carefully pry along the inside edge of the Gutter Seal to remove it from the
drive and/or non-drive side cups.
• Remove Cartridge Bearing Seal - Item 3
Using a pick or a small flat head screwdriver, carefully pry along the inside edge of the Cartridge Bearing Seal to remove it from both the drive side and non-drive
side cups.
• Load SKF LGHP 2 grease into a syringe. Apply grease onto and between the ball bearings; ensure they are completely covered. Rotate the bearing to flush out old
grease then repeat the grease application.
• Install Cartridge Bearing Seal - Item 3
Carefully press the Cartridge Bearing Seal back onto the appropriate bearing by hand; making sure you do not bend or deform the seal. Ensure the seal lip is fully
seated into the groove of the bearing race. Apply grease to the outer face of the Cartridge Bearing Seal.
• Install Gutter Seal - Item 2
If your bottom bracket has a Gutter Seal, carefully press it back into the appropriate cup by hand; making sure you do not to bend or deform the seal. Ensure the seal
is fully seated in the cup groove. Apply grease to the outer face of the Gutter Seal.
• Install External Shield - Item 1
Carefully install the External Shield back onto the appropriate bearing by hand, making sure not to bend or deform the seal.
• Wipe off any excess grease with a clean cloth.
• Re-install the crankarms according to the manufacturer's instructions.
WARTUNG
ACHTUNG
Innenlagerkomponenten für Rennräder und Innenlagerkomponenten für Mountainbikes sind nicht austauschbar. Lagerschalen für die Antriebsseite und
Lagerschalen für die Nicht-Antriebsseite sind ebenfalls nicht austauschbar. Keramiklager müssen regelmäßig gewartet werden. Verwenden Sie nur Wasser und eine
milde Seife, um die Kurbelgarnitur und das Innenlager zu reinigen. Verwenden Sie keinen Hochdruckreiniger. Beachten Sie die nachstehende Wartungsanleitung:
• Entfernen Sie die Kurbelarme gemäß den Anweisungen des Herstellers.
• Entfernen Sie die äußere Lagerschale – Pos. 1
Entfernen Sie mit den Fingern die äußere Lagerschale auf der Antriebsseite und auf der Nicht-Antriebsseite.
Nur GXP-Lager auf der Antriebsseite: Führen Sie einen Schlitzschraubenzieher in den Schlitz (Pos. 1a) ein und hebeln Sie die äußere Lagerschale vorsichtig aus dem
Lager auf der Antriebsseite.
• Profildichtung entfernen – Pos. 2
Wenn Ihr Innenlager mit einer Profildichtung versehen ist, hebeln Sie mit einem Dorn oder einem kleinen Schlitzschraubenzieher die Innenkante der Profildichtung
vorsichtig heraus, um sie aus der Lagerschale auf der Antriebsseite und auf der Nicht-Antriebsseite zu entfernen.
• Patronenlagerdichtung entfernen – Pos. 3
Hebeln Sie mit einem Dorn oder einem kleinen Schlitzschraubenzieher die Innenkante der Patronenlagerdichtung vorsichtig heraus, um sie aus der Lagerschale auf
der Antriebsseite und auf der Nicht-Antriebsseite zu entfernen.
• Geben Sie SKF LGHP 2-Fett in eine Spritze. Tragen Sie Schmierfett auf und zwischen den Kugellagern auf. Achten Sie darauf, die Kugellager vollständig mit Fett zu
bedecken. Drehen Sie das Lager, um altes Fett herauszudrücken, und tragen Sie erneut Schmierfett auf.
• Patronenlagerdichtung einbauen – Pos. 3
Drücken Sie die Patronenlagerdichtung vorsichtig mit der Hand wieder auf das entsprechende Lager; achten Sie darauf, die Dichtung nicht zu verbiegen oder zu
verformen. Stellen Sie sicher, dass die Dichtlippe vollständig in der Kerbe der Lagerlauffläche sitzt.
• Tragen Sie Schmierfett auf die äußere Seite der Patronenlagerdichtung auf.
• Profildichtung einbauen – Pos. 2
Wenn Ihr Innenlager mit einer Profildichtung versehen ist, drücken Sie sie vorsichtig mit der Hand wieder in die entsprechende Lagerschale; achten Sie darauf,
die Dichtung nicht zu verbiegen oder zu verformen. Stellen Sie sicher, dass die Dichtung vollständig in der Kerbe der Lagerschale sitzt. Tragen Sie Fett auf die
Außenseite der Profildichtung auf.
• Äußere Lagerschale einbauen – Pos. 1
Bauen Sie die äußere Lagerschale vorsichtig mit der Hand wieder in das entsprechende Lager ein; achten Sie darauf, die Dichtung nicht zu verbiegen oder zu
verformen.
• Wischen Sie überschüssiges Fett mit einem sauberen Tuch ab.
• Bauen Sie die Kurbelarme gemäß den Anweisungen des Herstellers wieder ein.
MANTENIMIENTO
ATENCIÓN
Los componentes de los ejes de pedalier para carretera no son intercambiables con los de los ejes de pedalier para bicicletas de montaña. Las cazoletas del lado motriz
del eje de pedalier no son intercambiables con las del lado no motriz. Los rodamientos cerámicos requieren un mantenimiento periódico. Para limpiar el conjunto de
pedalier y el eje de pedalier, utilice únicamente agua y jabón. No utilice máquinas de lavado a presión. Consulte las instrucciones de mantenimiento siguientes:
• Quitar las bielas de los pedales siguiendo las instrucciones del fabricante.
• Quitar la cazoleta exterior – Paso 1
Con los dedos, retire la cazoleta exterior tanto del lado motriz como del no motriz. Sólo para el lado motriz del GXP: insertando en la ranura la punta de un
destornillador plano (paso 1a) y haciendo palanca con él con cuidado, extraiga la cazoleta exterior del rodamiento del lado motriz.
• Quitar la junta estriada – Paso 2
Si el eje de pedalier de su bicicleta lleva una junta estriada, utilice un punzón o la punta de un destornillador pequeño de cabeza plana para hacer palanca con
cuidado a lo largo del lado interior de dicha junta, para extraerla de las cazoletas de los lados motriz y/o no motriz.
• Quitar la junta del rodamiento del cartucho – Paso 3
Utilizando un punzón o la punta de un destornillador pequeño de cabeza plana, haga palanca con cuidado a lo largo del lado interior de la junta del rodamiento del
cartucho para extraerla de las cazoletas de los lados motriz y/o no motriz.
• Rellenar una jeringuilla con grasa SKF LGHP 2. Aplique grasa sobre los cojinetes de bolas y entre ellos, asegurándose de que queden completamente cubiertos. Haga
girar el cojinete para que salga toda la grasa usada, y repita la operación de engrase.
• Instalar la junta del cojinete del cartucho – Paso 3
Presione con cuidado con la mano sobre la junta de cojinete del cartucho para volver a colocarla sobre el cojinete correspondiente, con cuidado de no doblar ni
deformar la junta. Asegúrese de que el labio de la junta quede completamente asentado en la ranura del anillo de rodadura del cojinete. Aplique grasa a la cara
exterior de la junta del cojinete del cartucho.
• Instalar la junta acanalada - Paso 2
Si su eje de pedalier lleva una junta acanalada, presione con cuidado con la mano para volver a colocarla en la cazoleta correspondiente, asegurándose de no doblar
o deformar la junta. Asegúrese de que la junta quede totalmente asentada en la ranura de la cazoleta. Aplique grasa a la cara exterior de la junta acanalada.
• Instalar cazoleta exterior – Paso 1
Vuelva a colocar con cuidado con la mano la cazoleta exterior sobre el cojinete correspondiente, con cuidado de no doblar ni deformar la junta.
• Limpie la grasa sobrante con un paño limpio.
• Vuelva a colocar las bielas de los pedales siguiendo las instrucciones del fabricante.
MAINTENANCE
ATTENTION
Il n'est pas possible d'utiliser de manière interchangeable les composants des boitiers de pédalier de vélo de route avec les boitiers de pédalier de VTT, ou vice
versa. Les protections des cuvettes du boitier de pédalier du côté de la chaîne ne peuvent pas être échangés avec celles du côté opposé à la chaîne. Il faut
entretenir régulièrement les roulements à billes en céramique. N'utiliser que de l'eau et un détergeant doux pour nettoyer le pédalier et le boitier de pédalier. Ne
pas utiliser de nettoyeur haute-pression. Veuillez consulter les instructions d'entretien ci-dessous :
• Déposez les manivelles selon les instructions du fabricant.
• Déposez la protection externe - élément 1
Avec les doigts, déposez les protections externes des deux côtés Côté de la chaîne, GXP uniquement : insérez l'extrémité d'un tournevis à tête plate dans la fente
(élément 1a), et en faisant levier avec précaution, déposez la protection externe du côté de la chaîne.
• Déposez le joint de cuvette - élément 2
Si le boitier de pédalier utilise un joint de cuvette, faites levier avec précaution avec une pointe ou un petit tournevis à tête plate le long de la bordure interne du joint
pour le déposer des cuvettes droite et/ou gauche.
• Déposez les joints de l'axe de pédalier - élément 3
Faites levier avec précaution avec une pointe ou un petit tournevis à tête plate le long du bord interne du joint pour le déposer des cuvettes droite et gauche.
• Remplir une seringue de graisse SKF LGHP 2. Recouvrez les roulements de graisse et mettez de la graisse entre les billes. Veillez à ce qu'elles soient complètement
couvertes. Faites tourner les roulements pour purger la graisse usée et répétez l'application de graisse.
• Installez les joints de l'axe de pédalier - élément 3
Remettez en place à la main et avec précaution le joint de l'axe de pédalier sur le roulement approprié. Veillez à ne pas tordre ou déformer le joint. Vérifiez que les
lèvres du joint sont bien insérées dans la fente de la cage du roulement. Appliquez de la graisse sur la surface externe du joint de l'axe de pédalier.
• Installez le joint de cuvette - élément 2
Si le boitier de pédalier utilise un joint de cuvette, remettez en place à la main et avec précaution le joint dans la cuvette approprié. Veillez à ne pas tordre ou
déformer le joint. Vérifiez que le joint est bien inséré dans la fente de la cuvette. Appliquez de la graisse sur la surface externe du joint de la cuvette.
• Installez la protection externe - élément 1
Remettez en place à la main et avec précaution la protection externe sur le roulement approprié. Veillez à ne pas tordre ou déformer le joint.
• Nettoyer tout débordement de graisse avec un chiffon propre.
• Remonter les manivelles selon les instructions du fabricant.
MANUTENZIONE
ATTENZIONE
I componenti del movimento centrale da strada non sono interscambiabili con i componenti del movimento centrale della mountain bike. Le protezioni della
coppetta lato di guida del movimento centrale non sono interscambiabili con le protezioni della coppetta lato non di guida. I cuscinetti in ceramica richiedono
una manutenzione regolare. Utilizzare solo acqua e un detergente delicato per pulire la pedaliera e il movimento centrale. Non utilizzare un pulitore a pressione.
Vedere le istruzioni di manutenzione indicate di seguito:
• Rimuovere i bracci della manovella secondo le istruzioni del costruttore.
• Rimuovere la protezione esterna - Oggetto 1
Con le dita, rimuovere la protezione esterna sia sul lato di guida sia sul lato non di guida. Solo per il GXP lato di guida: mediante l'estremità di un cacciavite a lama
piatta inserita nella fessura (Oggetto 1a), estrarre delicatamente la protezione esterna del cuscinetto lato di guida.
• Rimuovere la guarnizione a mastice - Oggetto 2
Se il movimento centrale è dotato di una guarnizione a mastice, utilizzare un dente o un cacciavite a lama piatta di piccole dimensioni per far leva lungo il bordo
interno della guarnizione a mastice e rimuoverla dalle coppette lato di guida e/o lato non di guida.
• Rimuovere la guarnizione del cuscinetto a cartuccia - Oggetto 3
Con un dente o un cacciavite a lama piatta di piccole dimensioni, far leva lungo il bordo interno della guarnizione del cuscinetto a cartuccia per rimuoverla dalle
coppette lato di guida e lato di non guida.
• Caricare grasso SKF LGHP 2 in una siringa. Applicare grasso sopra e tra i cuscinetti a sfera; accertarsi che siano completamente coperti. Ruotare il cuscinetto per far
uscire il grasso vecchio, quindi ripetere l'applicazione di grasso.
• Installare la guarnizione del cuscinetto a cartuccia - Oggetto 3
Spingere delicatamente e con la mano la guarnizione del cuscinetto a cartuccia nuovamente sul cuscinetto appropriato, prestando attenzione a non piegare o
deformare la guarnizione. Accertarsi che il bordo della guarnizione sia completamente alloggiato nella scanalatura del cono del cuscinetto. Applicare grasso sulla
superficie esterna della guarnizione del cuscinetto a cartuccia.
• Installare la guarnizione a mastice - Oggetto 2
Se il movimento centrale è dotato di una guarnizione a mastice, spingerla delicatamente nella coppetta appropriata con la mano, prestando attenzione a non piegare
o deformare la guarnizione. Accertarsi che la guarnizione sia completamente alloggiata nella scanalatura della coppetta. Applicare grasso sulla superficie esterna
della guarnizione a mastice.
• Installare la protezione esterna - Oggetto 1
Reinstallare con cura la protezione esterna sul cuscinetto appropriato con la mano, prestando attenzione a non piegare o deformare la guarnizione.
• Rimuovere l'eventuale grasso in eccesso strofinando con un panno pulito.
• Reinstallare i bracci della manovella secondo le istruzioni del costruttore.
Service Intervals
Road Bikes: 100hrs use in dry conditions.
Mountain Bikes: 50hrs use in dry conditions.
Re-grease bearings immediately following any significant exposure to water (heavy rain; water crossings).
Wartungs-Intervalle
Straßen-Fahrräder: 100 h Fahrt bei trockenen Bedingungen.
Mountainbikes: 50 h Fahrt bei trockenen Bedingungen.
Lager nach intensivem Kontakt mit Nässe sofort nachfetten (Radfahren bei starkem Regen, Wasserläufe).
Intervalos De Mantenimiento
Bicicletas de carretera: 100 horas de uso en condiciones secas.
Bicicletas de montaña: 50 horas de uso en condiciones secas.
Vuelva a engrasar los rodamientos inmediatamente después de cualquier exposición significativa al agua (por
ejemplo, tras circular bajo lluvia intensa o atravesar vías de agua).
Fréquence D'entretien
Vélos de route : toutes les 100 heures d'utilisation par temps sec.
VTT : toutes les 50 heures d'utilisation par temps sec.
Graisser immédiatement les roulements à billes après qu'ils ont été exposés à l'eau, par exemple s'il pleut fort ou si
vous traversez des rivières.
Intervalli Di Manutenzione
Biciclette da strada: 100 ore di utilizzo in condizioni asciutte.
Mountain bike: 50 ore di utilizzo in condizioni asciutte.
Reingrassare i cuscinetti immediatamente dopo una significativa esposizione all'acqua (pioggia battente;
attraversamento di corsi d'acqua).
SRAM LLC WARRANTY
Extent of Limited Warranty
SRAM warrants its products to be free from defects in materials or workmanship for a period of
two years after original purchase. For complete warranty information please visit our website at
www.sram.com.
GEWÄHRLEISTUNG DER SRAM LLC
Garantieumfang
SRAM garantiert vom Erstkaufdatum an für zwei Jahre, dass das Produkt frei von Mängeln in
Material oder Verarbeitung ist. Ausführliche Informationen zur Garantie finden Sie auf unserer
Website unter www.sram.com
GARANTÍA DE SRAM LLC
Alcance de la garantía limitada: SRAM garantiza durante un período de dos años a partir de la
fecha de compra original que sus productos carecen de defectos de materiales o de fabricación.
Puede encontrar toda la información acerca de la garantía en nuestra web, www.sram.com.
ONDERHOUD
OPGELET
Trapascomponenten voor wegfietsen zijn niet onderling verwisselbaar met trapascomponenten voor mountainbikes. Trapashulzen aan aandrijfzijde zijn niet
onderling verwisselbaar met hulzen aan niet-aandrijfzijde. Keramische lagers vergen regelmatig onderhoud. Gebruik uitsluitend water en milde zeep om het
crankstel en de trapas te reinigen. Gebruik geen hogedrukreiniger. Zie onderstaande onderhoudsinstructies:
• Verwijder de crankarmen volgens de instructies van de fabrikant.
• De externe bescherming verwijderen - Item 1
Verwijder zowel de externe bescherming aan aandrijfzijde als aan niet-aandrijzijde met behulp van uw vingers Alleen GXP aan aandrijfzijde: Haal de externe
bescherming voorzichtig uit de lager aan aandrijfzijde door het uiteinde van een platte schroevendraaier in de gleuf (Item 1a) te steken.
• De gootafdichting verwijderen - Item 2
Als uw trapas voorzien is van een gootafdichting, gebruik een puntig voorwerp of een smalle platte schroevendraaier om voorzichtig op de binnenrand van de
gootafdichting te drukken zodat u deze van de doppen aan aandrijfzijde en/of niet-aandrijfzijde kunt afhalen.
• De cartridge lagerafdichting verwijderen - Item 3
Gebruik een puntig voorwerp of een smalle platte schroevendraaier om voorzichtig op de binnenrand van de cartridge lagerafdichting te drukken zodat u deze van
de doppen aan aandrijfzijde en/of niet-aandrijfzijde kunt afhalen.
• Vul een spuit met SKF LGHP 2 smeer. Breng smeer aan op en tussen de ballagers; zorg dat deze volledig bedekt zijn. Draai de lager om het oude smeer uit te spoelen
en breng dan opnieuw smeer aan.
• De cartridge lagerafdichting installeren - Item 3
Druk de cartridge lagerafdichting voorzichtig met de hand terug op de juiste lager; zorg dat u de afdichting niet buigt of vervormt. Zorg dat de afdichtingslip
volledig in de groef van het loopvlak van de lager is geplaatst. Breng smeer aan op de buitenkant van de cartridge lagerafdichting.
• De gootafdichting installeren - Item 2
Als uw trapas voorzien is van een gootafdichting, druk deze voorzichtig met de hand terug op de juiste dop; zorg dat u de afdichting niet buigt of vervormt. Zorg dat
de afdichting volledig in de groef van de dop is geplaatst. Breng smeer aan op de buitenkant van de gootafdichting.
• Externe bescherming installeren - Item 1
Installeer de externe bescherming met de hand voorzichtig terug op de juiste lager; zorg dat u de afdichting niet buigt of vervormt.
• Veeg eventueel overtollig smeer af met een schone doek.
• Installeer de crankarmen terug volgens de instructies van de fabrikant.
MANUTENÇÃO
ATENÇÃO
Os componentes do eixo pedaleiro das bicicletas de estrada não são intercambiáveis com os componentes do eixo pedaleiro das bicicletas de montanha.
As tampas das caixas de rolamentos do eixo pedaleiro do lado com cremalheiras não são intercambiáveis com as tampas das caixas de rolamentos do eixo
pedaleiro do lado sem cremalheiras. As chumaceiras cerâmicas exigem uma manutenção regular. Use só água e um sabão suave para limpar a pedaleira e o eixo
pedaleiro. Não utilize uma lavadora de água sob pressão. Consulte as instruções de manutenção abaixo:
• Retire os braços de manivela de acordo com as instruções do fabricante.
• Retire a tampa exterior - Item 1
Usando os dedos, retire tanto a tampa exterior do lado com cremalheiras como a do lado sem cremalheiras. Só para o caso do GXP do lado com cremalheiras:
colocando a ponta achatada de uma chave de parafusos na fenda (Item 1a), cuidadosamente mova a tampa externa para fora da chumaceira do lado com
cremalheiras.
• Retire o vedante da canaleta - Item 2
Se o seu eixo pedaleiro tiver um vedante de canaleta, use um punção ou uma pequena chave de parafusos achatada para cuidadosamente fazer força ao longo do
bordo de dentro do vedante de canaleta para o retirar das caixas de rolamentos do lado com cremalheiras e do lado sem cremalheiras.
• Retire o vedante do rolamento de cartucho - Item 3
Usando um punção ou uma pequena chave de parafusos achatada faça força cuidadosamente ao longo do bordo de dentro do vedante de canaleta para o retirar
das caixas de rolamentos do lado com cremalheiras e do lado sem cremalheiras.
• Carregue uma seringa com massa lubrificante SKF LGHP 2. Aplique massa lubrificante nos rolamentos de esferas e entre eles; assegure-se de que fiquem
completamento recobertos. Rode o rolamento para empurrar para fora a massa lubrificante velha e depois repita a aplicação de massa lubrificante.
• Instale o vedante do rolamento de cartucho - Item 3
Cuidadosamente carregue no vedante do rolamento de cartucho para o fazer voltar com a mão para o rolamento apropriado; assegure-se de que não dobra nem
deforma o vedante. Assegure-se de que o lábio do vedante fica totalmente assente na canaleta da pista do rolamento. Aplique massa lubrificante à face externa do
vedante do rolamento de cartucho.
• Instale o vedante da canaleta - Item 2
Se o seu eixo pedaleiro tiver um vedante de canaleta, cuidadosamente carregue nele com a mão para o fazer regressar para dentro da caixa de rolamentos
apropriada; assegure-se de que não dobra nem deforma o vedante. Assegure-se de que o vedante esteja completamente assente na ranhura da caixa de rolamentos.
Aplique massa lubrificante à face externa do vedante da canaleta.
• Instale a tampa exterior - Item 1
Cuidadosamente instale com a mão a tampa exterior no rolamento apropriado; assegure-se de que não dobra nem deforma o vedante.
• Limpe o excesso de massa lubrificante com um pano limpo.
• Volte a instalar os braços de manivela de acordo com as instruções do fabricante.
KONSERWACJA
UWAGA
Komponenty drogowych wkładów suportowych nie są zamienne z komponentami wkładów rowerów górskich. Ceramiczne łożyska wymagają regularnej kon-
serwacji. Do czyszczenia korby i dolnego wspornika należy używać tylko delikatnego roztworu mydła i wody. Nie stosować wody pod ciśnieniem. Patrz poniż-
sze instrukcje konserwacji:
• Zdemontować ramiona korby zgodnie z instrukcjami producenta przerzutki.
• Zdjąć zewnętrzną tarczę – element 1
Palcami zdjąć znajdujący się po obydwu stronach wkład GXP: końcówkę płaskiego wkrętaka wsunąć w szczelinę (element 1a), ostrożnie podważyć zewnętrzną tarczę
łożyska po stronie napędu.
• Zdjąć uszczelkę rynnową – element 2
Jeśli wkład suportowy ma uszczelkę rynnową, patyczkiem lub małym wkrętakiem z płaską końcówką ostrożnie podważyć wzdłuż wewnętrznej krawędzi uszczelki
rynnowej, aby ją zdjąć z nasadek po stronie napędu/po stronie przeciwnej do napędowej.
• Zdjąć uszczelkę osłony walcowej łożyska – element 3
Patyczkiem lub małym wkrętakiem z płaską końcówką ostrożnie podważyć wzdłuż wewnętrznej krawędzi uszczelki osłony walcowej łożyska, aby ją zdjąć z nasadek
po stronie napędu/po stronie przeciwnej do napędowej.
• Do strzykawki nabrać smaru SKF LGHP 2 . Nałożyć smar na i pomiędzy łożyska kulkowe – muszą być całkowicie nim pokryte. Obrócić łożysko, aby usunąć stary
smar i ponownie nałożyć smaru.
• Założyć uszczelkę osłony walcowej łożyska – element 3
Ręcznie ostrożnie wcisnąć uszczelkę osłony walcowej łożyska; uszczelki nie wolno odkształcać ani wyginać. Obrzeże uszczelki musi być całkowicie wsunięte w rowek
pierścienia nośnego łożyska. Nałożyć smar na zewnętrzną część uszczelki osłony walcowej łożyska.
• Założyć uszczelkę rynnową – element 2
Jeśli wkład suportowy ma uszczelkę rynnową, ręcznie, ostrożnie wcisnąć ją do właściwej nasadki; uszczelki nie wolno odkształcać ani wyginać. Uszczelka musi być
całkowicie osadzona w rowku nasadki. Nałożyć smar na zewnętrzną część uszczelki rynnowej.
• Założyć zewnętrzną tarczę – element 1
Ręcznie ostrożnie wcisnąć zewnętrzną tarczę na właściwe łożysko; uszczelki nie wolno odkształcać ani wyginać.
• Czystą szmatką wytrzeć nadmiar smaru.
• Ponownie zamontować ramiona korby zgodnie z instrukcjami producenta przerzutki.
Periodiek Onderhoud
Fietsen voor weggebruik: 100 uur gebruik onder droge omstandigheden.
Mountainbikes: 50 uur gebruik onder droge omstandigheden.
Smeer de lagers weer in met vet direct nadat de fiets is blootgesteld aan een aanzienlijke hoeveelheid water
(zware regen; water doorkruisen).
Intervalos De Manutenção
Bicicletas de estrada: 100 horas de uso em condições secas.
Bicicletas de montanha: 50 horas de uso em condições secas.
Volte a lubrificar os rolamentos e chumaceiras imediatamente após qualquer contacto significativo com água
(chuva forte, travessias a vau).
Częstotliwość serwisowania
Rowery szosowe: 100 godzin użytkowania w suchych warunkach.
Rowery górskie: 50 godzin użytkowania w suchych warunkach.
Po każdym poddaniu na znacznie działanie wody należy natychmiast posmarować łożyska (silny deszcz, prze-
jazdy przez wodę).
GARANTIE DE SRAM LLC
Portée de la garantie limitée : SRAM garantit que ses produits sont exempts de défauts de matières
premières ou de vices de fabrication pour une durée de deux ans à compter de la date d'achat
originale. Vous trouverez tous les détails concernant la garantie en visitant notre site Internet à
l'adresse : www.sram.com.
GARANZIA DI SRAM LLC
Portata della garanzia limitata: SRAM garantisce i propri prodotti per un periodo di due anni dalla
data originale di acquisto per ogni difetto di materiali o di lavorazione. Per informazioni complete
sulla garanzia visitare il nostro sito Web all'indirizzo www.sram.com.
SRAM LLC GARANTIE
Omvang van de beperkte garantie SRAM garandeert dat zijn producten voor een periode van twee
jaar na de oorspronkelijke aanschafdatum vrij van defecten in materialen of vakmanschap zijn. Voor
de volledige informatie over onze garantie, bezoek onze website op www.sram.com.
Servicemellemrum
Roadbikes: 100 timer under tørre forhold.
Mountainbikes: 50 timer under tørre forhold.
Smør lejer med det samme, hvis de har været udsat for vand (voldsom regn, krydsning af vandløb).
Servisní intervaly
Silniční kola: 100 hodin používání v suchých podmínkách.
Horská kola: 50 hodin používání v suchých podmínkách.
Po závažném vystavení vlivu vody (těžký déšť, cesty přes vodu) ložiska okamžitě přemažte.
Διαστήματα σέρβις
Ποδήλατα Road: 100 ώρες χρήσης σε στεγνές συνθήκες.
Mountain bike: 50 ώρες χρήσης σε στεγνές συνθήκες.
Γρασάρετε και πάλι τα ρουλεμάν αμέσως μετά από σημαντική έκθεση σε νερό (δυνατή βροχή, διέλευση από νερά).
Intervale de service
Biciclete de drum: 100 de ore în condiţii uscate.
Biciclete de MOUNTAIN: 50 de ore în condiţii uscate.
Gresaţi din nou rulmenţii imediat după o expunere semnificativă la apă (ploi masive; traversarea apelor).
GARANTIA DA SRAM LLC
Âmbito da Garantia Limitada:
SRAM garante os seus produtos quanto à não existência de defeitos de materiais nem de mão
de obra, pelo prazo de dois anos a contar da data da compra original. Para obter informações
completas de garantia, por favor visite o nosso website em www.sram.com.
VEDLIGEHOLDELSE
BEMÆRK
Komponenter til krankbokse fra roadbikes er ikke indbyrdes udskiftelige med komponenter til mountainbikekrankbokse. Skålkapsler på drevsiden af krankboksen
er ikke indbyrdes udskiftelig med skålkapsler på ikke-drev-siden. Keramiske lejer kræver regelmæssig vedligeholdelse. Brug kun vand og mild sæbe til at rengøre
kranksættet og krankboksen. Brug ikke højtryksvasker. Se vedligeholdelsesanvisningerne nedenfor:
• Fjern krankarmene iht. fabrikantens anvisninger.
• Fjern den eksterne kapsel – emne 1
Fjern både drevsidens og ikke-drev-sidens eksterne kapsel. Dette gøres blot med fingrene. Kun for drevsiden: Vrid forsigtigt den eksterne kapsel af drevsidens leje
ved at placere en flad skruetrækker i rillen (emne 1a).
• Fjern rendepakningen - emne 2
Hvis krankboksen har en rendepakning, så brug en lille flad skruetrækker til forsigtigt at vride langs med inderkanten af rendepakningen for at fjerne den fra drev- og/
eller ikke-drev-sidens skåle.
• Fjern patronens lejepakning - emne 3
Vrid forsigtigt langs med inderkanten af patronens lejepakning med en flad skruetrækker eller en dirk for at fjerne den fra begge siders skåle.
• Pak SKF LGHP 2 smørefedt ind i en sprøjte. Påfør smørefedt på og mellem kuglelejerne. Forvis dig om at de er helt dækkede. Drej lejerne for at presse gammelt smø-
refedt ud, og gentag så påføringen.
• Installer patronens lejepakning - emne 3
Pres forsigtigt patronens lejepakning tilbage på det respektive leje med hånden, idet du sikrer ikke at bøje eller deformere pakningen. Se efter, at pakningens flig sid-
der korrekt i rillen på lejets løbering. Påfør smørefedt på den ydre overflade af patronens lejepakning.
• Monter rendepakningen - emne 2
Hvis din krankboks har en rendepakning, så pres den forsigtigt tilbage i den respektive skål med hånden. Pas på, at du ikke bøjer eller deformerer pakningen. Pas på,
at pakningen sidder helt ind i skålens rille. Påfør smørefedt på den ydre overflade af rendepakningen.
• Monter den eksterne kapsel – emne 1
Sæt forsigtigt den eksterne kapsel tilbage på det respektive leje med hånden, idet du sikrer ikke at bøje eller deformere pakningen.
• Tør overskydende smørefedt af med en ren klud.
• Monter krankarmene igen iht. fabrikantens anvisninger.
ÚDRŽBA
POZOR
Komponenty pro silniční dolní brzdové obložení nejsou zaměnitelné s komponenty dolního brzdového obložení pro horská kola. Kryty talíře na straně disku
dolního brzdového obložení nejsou zaměnitelné s bočními kryty talíře na opačné straně, než je disk. Keramická ložiska vyžadují pravidelnou údržbu. Na čištění
hřídele a dolního brzdového obložení používejte pouze vodu a jemné mýdlo. Nepoužívejte tlakový ostřikovač. Viz pokyny pro údržbu níže:
• Nastavte ramena hřídele podle pokynů výrobce.
• Odstraňte vnější kryt - položka 1
Prsty sejměte pouze vnější kryt disku GXP na jeho obou stranách: s použitím plochého šroubováku v otvoru (položka 1a) opatrně vypačte vnější kryt ložiska na straně
disku.
• Odstraňte drážkové těsnění - položka 2
Pokud má dolní brzdové obložení těsnění, použijte paklíč nebo malý plochý šroubovák, abyste opatrně odehnuli vnitřní hranu těsnění a demontovali jej z talířů na
straně disku anebo na opačné straně.
• Odstraňte těsnění ložiska cartridge - položka 3
S použitím paklíče nebo malého plochého šroubováku opatrně odehněte vnitřní hranu ložiska těsnění cartridge, abyste jej odstranili z talířů na straně disku a na opač-
né straně.
• Natáhněte SKF LGHP 2 mazivo do stříkačky. Naneste mazivo na a mezi kuličková ložiska; zajistěte, aby byla zcela pokrytá. Otáčejte ložiskem, abyste odplavili staré
mazivo, poté opakujte nanášení maziva.
• Namontujte těsnění ložiska cartridge - položka 3
Opatrně rukou zatlačte těsnění ložiska cartridge zpět na příslušné ložisko; ujistěte se, že jste těsnění neohnuli nebo nezdeformovali. Ujistěte se, že je těsnicí břit plně
usazen v drážce oběžného kroužku ložiska. Naneste mazivo na vnější povrch těsnění ložiska cartridge.
• Namontujte těsnění - položka 2
Pokud má dolní brzdové obložení těsnění, opatrně jej rukou zatlačte zpět do příslušného talíře; ujistěte se, že jste těsnění neohnuli nebo nezdeformovali. Zajistěte, aby
bylo těsnění plně usazeno v drážce talíře. Naneste mazivo na vnější povrch drážkového těsnění.
• Namontujte vnější kryt - položka 1
Opatrně rukou zatlačte vnější kryt zpět na příslušné ložisko; ujistěte se, že jste těsnění neohnuli nebo nezdeformovali.
• Otřete všechno přebývající mazivo čistou utěrkou.
• Znovu namontujte ramena hřídele podle pokynů výrobcet.
ΣΥΝΤΗΡΗΣΗ
ΠΡΟΣΟΧΗ
Τα εξαρτήματα μεσαίας τριβής τύπου Road δεν μπορούν να μπουν στη θέση εξαρτημάτων μεσαίας τριβής τύπου mountain bike. Τα προστατευτικά ποτηριών της μεσαίας τριβής στην
πλευρά οδήγησης δεν μπορούν να μπουν στη θέση των προστατευτικών ποτηριών της μεσαίας πλευράς της άλλης πλευράς. Τα κεραμικά ρουλεμάν απαιτούν τακτική συντήρηση.
Χρησιμοποιήστε μόνο νερό και ήπιο σαπούνι για να καθαρίσετε το δισκοβραχίονα και τη μεσαία τριβή. Μην χρησιμοποιείτε συσκευή πλύσης υπό πίεση. Βλέπε οδηγίες συντήρησης
παρακάτω:
• Αφαιρέστε τις μανιβέλες σύμφωνα με τις οδηγίες του κατασκευαστή.
• Αφαιρέστε το εξωτερικό προστατευτικό - Στοιχείο 1
Χρησιμοποιώντας τα δάχτυλά σας, αφαιρέστε το εξωτερικό προστατευτικό και από τις δύο πλευρές (μόνο στην πλευρά οδήγησης για GXP): χρησιμοποιώντας το άκρο ενός ίσιου κατσαβι-
διού μέσα στην εγκοπή (Στοιχείο 1α), προσεκτικά βγάλτε το εξωτερικό προστατευτικό από το ρουλεμάν στην πλευρά οδήγησης
• Αφαιρέστε το λαστιχάκι του αύλακα – Στοιχείο 2
Αν η μεσαία τριβή έχει λαστιχάκι του αύλακα, χρησιμοποιήστε πικούνι ή ένα μικρό ίσιο κατσαβίδι για να τραβήξετε προσεκτικά κατά μήκος της εσωτερικής άκρης του λάστιχου ώστε να το
αφαιρέσετε από τα ποτήρια της μίας ή/και της άλλης πλευράς.
• Αφαιρέστε το λαστιχάκι της τριβής τύπου κασέτας – Στοιχείο 3
Χρησιμοποιώντας πικούνι ή ένα μικρό ίσιο κατσαβίδι, τραβήξτε προσεκτικά κατά μήκος της εσωτερικής άκρης του λάστιχου ώστε να το αφαιρέσετε από τα ποτήρια και της μίας και της
άλλης πλευράς.
• Φορτώστε γράσο SKF LGHP 2 σε σύριγγα. Απλώστε γράσο πάνω και μεταξύ των ρουλεμάν. Βεβαιωθείτε ότι καλύπτονται πλήρως. Περιστρέψτε το ρουλεμάν για να βγάλετε όλο το παλιό
γράσο και κατόπιν επαναλάβετε το άπλωμα του γράσου.
• Τοποθετήστε το λαστιχάκι της τριβής τύπου κασέτας – Στοιχείο 3
Πατήστε προσεκτικά το λαστιχάκι της τριβής τύπου κασέτας πάνω στο κατάλληλο ρουλεμάν με το χέρι. Βεβαιωθείτε ότι το λαστιχάκι δεν λυγίζει και δεν παραμορφώνεται. Βεβαιωθείτε ότι
το χείλος του λάστιχου εδράζεται πλήρως στον αύλακα του ρουλεμάν. Απλώστε γράσο στην εξωτερική επιφάνεια στο λαστιχάκι της τριβής τύπου κασέτας.
• Τοποθετήστε το λαστιχάκι του αύλακα – Στοιχείο 2
Αν η μεσαία τριβή έχει λαστιχάκι του αύλακα, πατήστε το προσεκτικά πίσω μέσα στο κατάλληλο ποτήρι με το χέρι. Βεβαιωθείτε ότι το λαστιχάκι δεν λυγίζει και δεν παραμορφώνεται.
Βεβαιωθείτε ότι το λαστιχάκι εδράζεται πλήρως στον αύλακα του ποτηριού. Απλώστε γράσο στην εξωτερική επιφάνεια στο λαστιχάκι του αύλακα.
• Τοποθετήστε το εξωτερικό προστατευτικό - Στοιχείο 1
Τοποθετήστε και πάλι προσεκτικά το εξωτερικό προστατευτικό πάνω στο κατάλληλο ρουλεμάν με το χέρι. Βεβαιωθείτε ότι το λαστιχάκι δεν λυγίζει και δεν παραμορφώνεται.
• Σκουπίστε τυχόν περίσσεια του γράσου με καθαρό πανί.
• Τοποθετήστε και πάλι τις μανιβέλες σύμφωνα με τις οδηγίες του κατασκευαστή.
ÎNTREŢINEREA
ATENŢIE
Componentele consolei inferioare de drum nu sunt interschimbabile cu componentele consolei inferioare ale unei biciclete de tip mountain bike. Apărătoarele
sistemului acţionat lateral ale consolei inferioare nu sunt interschimbabile cu apărătoarele sistemului neacţionat. Rulmenţii ceramici necesită întreţinere regulată.
Curăţaţi ansamblul manivelei şi consola inferioară numai cu apă şi săpun slab. Nu folosiţi echipamente de spălare sub presiune. A se vedea instrucţiunile de mai jos:
• Îndepărtaţi braţele manivelei în conformitate cu instrucţiunile fabricantului.
• Îndepărtaţi apărătoarea externă - elementul 1
Folosind degetele, îndepărtaţi atât apărătoarea părţii acţionate cât şi cea a părţii neacţionate GXP: folosind capătul unei şurubelniţe plate în slot (elementul 1a), înde-
părtaţi cu grijă apărătoarea externă a rulmentului lateral de acţionare.
• Îndepărtaţi garnitura de canelură – elementul 2
Dacă consola inferioară dispune de o garnitură de canelură, folosiţi o pană sau o şurubelniţă cu cap plat pentru a îndepărta cu grijă marginea interioară a garniturii de
canelură în vederea îndepărtării de pe manşeta părţii acţionate/neacţionate.
• Îndepărtaţi garnitura de la rulmentul buşonului - elementul 3
Folosind o pană sau o şurubelniţă mică cu cap plat, îndepărtaţi cu grijă marginea interioară a garniturii de la rulmentul buşonului în vederea îndepărtării de pe manşe-
ta părţii acţionate/neacţionate.
• Încărcaţi unsoare SKF LGHP 2 în seringă. Aplicaţi unsoare pe şi între rulmenţii cu bile; asiguraţi-vă că sunt complet acoperiţi. Rotiţi rulmentul pentru a scoate unsoarea
în exces, apoi repetaţi procedura de aplicare a unsorii.
• Puneţi la loc garnitura de la rulmentul buşonului - elementul 3
Reintroduceţi prin apăsare garnitura de la rulmentul buşonului în rulmentul corespunzător; asigurându-vă să nu îndoiţi sau să deformaţi garnitura. Verificaţi ca margi-
nea garniturii să fie aşezată complet în canelură. Aplicaţi unsoare pe partea externă a garniturii rulmentului.
• Puneţi la loc garnitura de canelură - elementul 2
Dacă consola inferioară dispune de o garnitură de canelură, apăsaţi-o cu grijă cu mâna în locaşul corespunzător; asigurându-vă să nu îndoiţi sau să deformaţi garnitu-
ra. Verificaţi ca garnitura să fi aşezată complet în canelură. Aplicaţi unsoare pe partea externă a garniturii de canelură.
• Puneţi la loc apărătoarea externă - elementul 1
Montaţi cu grijă cu mâna garnitura externă în rulmentul corespunzător; asigurându-vă să nu îndoiţi sau să deformaţi garnitura.
• Ştergeţi unsoarea excesivă cu o cârpă curată.
• Puneţi la loc braţele manivelei în conformitate cu instrucţiunile fabricantului.

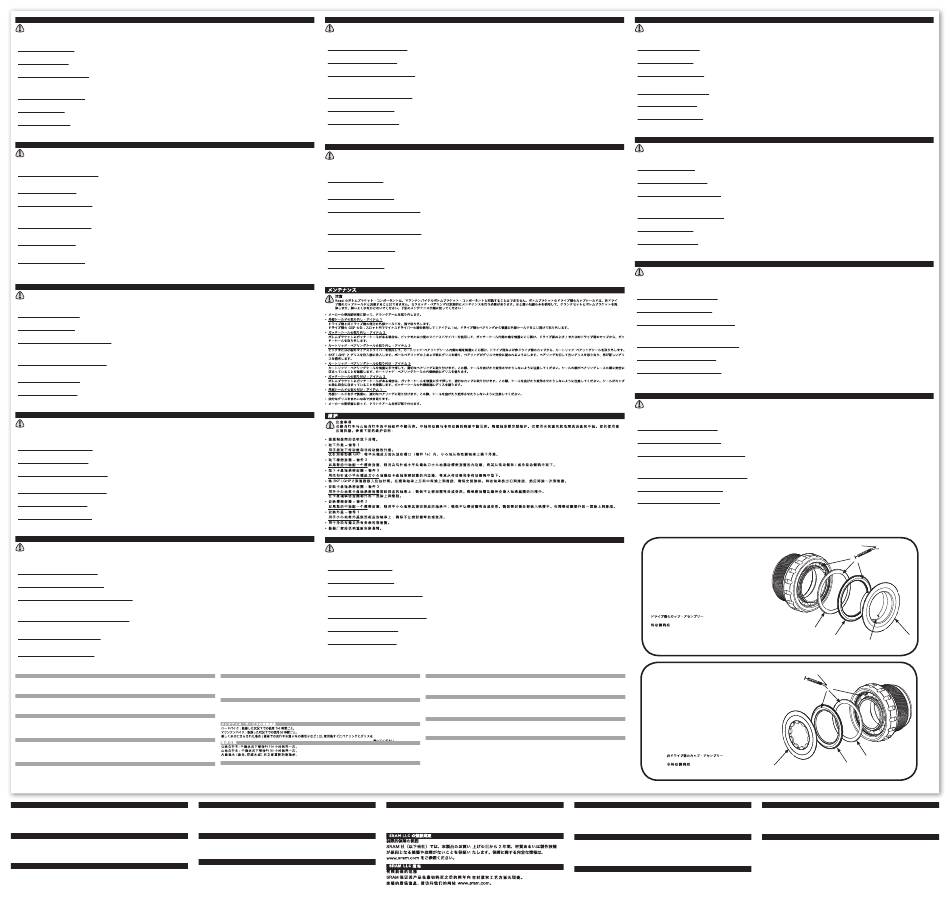

Drive Side Cup Assembly
Zespół korbowy po stronie
napędowej
Lagerschalen-Baugruppe
Antriebsseite
Drevsidens skålsamling
Cazoleta de eje de pedalier
Montážní sada talíře na
del lado motriz
straně disku
Cuvette du côté de la chaîne
Συγκρότημα ποτηριού πλευράς
οδήγησης
Gruppo coppetta lato di
guida
Ansamblul părţii acţionate
Dopgedeelte aan
aandrijfzijde
Conjunto da caixa de
rolamentos do lado com
cremalheiras
Non-Drive Side Cup
Zespół korbowy po
Assembly
stronie nienapędowej
Lagerschalen-Baugruppe
Ikke-drev-sidens
Nicht-Antriebsseite
skålsamling
Cazoleta de eje de
Montážní sada talíře
pedalier del lado no
na opačné straně než
motriz
je disk
Cuvette du côté opposé
Συγκρότημα ποτηριού
à la chaîne
πλευράς μη οδήγησης
Gruppo coppetta lato
Ansamblul părţii
non di guida
neacţionate
Dopgedeelte aan
niet-aandrijfzijde
Conjunto da caixa de
rolamentos do lado
sem cremalheiras
GWARANCJA SRAM LLC
Zakres ograniczonej gwarancji
Firma SRAM gwarantuje, że jej produkty są wolne od wad materiałowych i produkcyjnych przez
okres dwóch lat od daty pierwszego zakupu. Więcej informacji o udzielanych gwarancjach znajduje
się na naszej stronie internetowej www.sram.com.
SRAM LLC GARANTI
Udstrækningen af begrænset garanti.
SRAM garanterer, at dets produkter vil være frie for defekter i materialer og arbejdsmæssig
udførelse i et tidsrum på 2 år efter det oprindelige køb. For fuld information om garantien besøg
vores webside på www.sram.com.
ZÁRUKA SPOLEČNOSTI SRAM LLC
Rozsah omezené záruky
Společnost SRAM poskytuje na své produkty záruku na vady materiálu nebo provedení po dobu
dvou let od jejich nákupu. Pro úplné informace o záruce prosím navštivte naši webovou stránku
www.sram.com.
3
1
2
1a
3
2
1
ΕΓΓΥΗΣΗ SRAM LLC
Εύρος περιορισμένης εγγύησης
Η SRAM εγγυάται ότι τα προϊόντα της δεν φέρουν ελαττώματα στα υλικά ή στην εργασία τους για περίοδο
δύο ετών από την αρχική αγορά τους. Για πλήρεις πληροφορίες σχετικά με την εγγύηση, παρακαλούμε
επισκεφθείτε τον ιστότοπό μας στη διεύθυνση www.sram.com.
GARANŢIA SRAM LLC
Gradul de acoperire al Garanţiei limitate
SRAM garantează că produsele sale sunt lipsite de defecţiuni materiale sau de manoperă timp
de doi ani de la data achiziţiei iniţiale. Pentru informaţii complete privind garanţia, vizitaţi site-ul
nostru www.sram.com.
WORLD HEADQUARTERS
ASIAN HEADQUARTERS
EUROPEAN HEADQUARTERS
Chicago, Illinois U.S.A.
Taichung, Taiwan
SRAM Europe
SRAM LLC
SRAM Taiwan
Paasbosweg 14-16
1333 North Kingsbury, 4th floor
No. 1598-8 Chung Shan Road
3862ZS Nijkerk
Chicago, Illinois 60642
Shen Kang Hsiang, Taichung
The Netherlands
County 429 ∙ Taiwan
Werbung
