4.2 Hardware und Komponenten
4.2.1 Anschlüsse für Kopfhörer, Netzteil und USB-Geräte

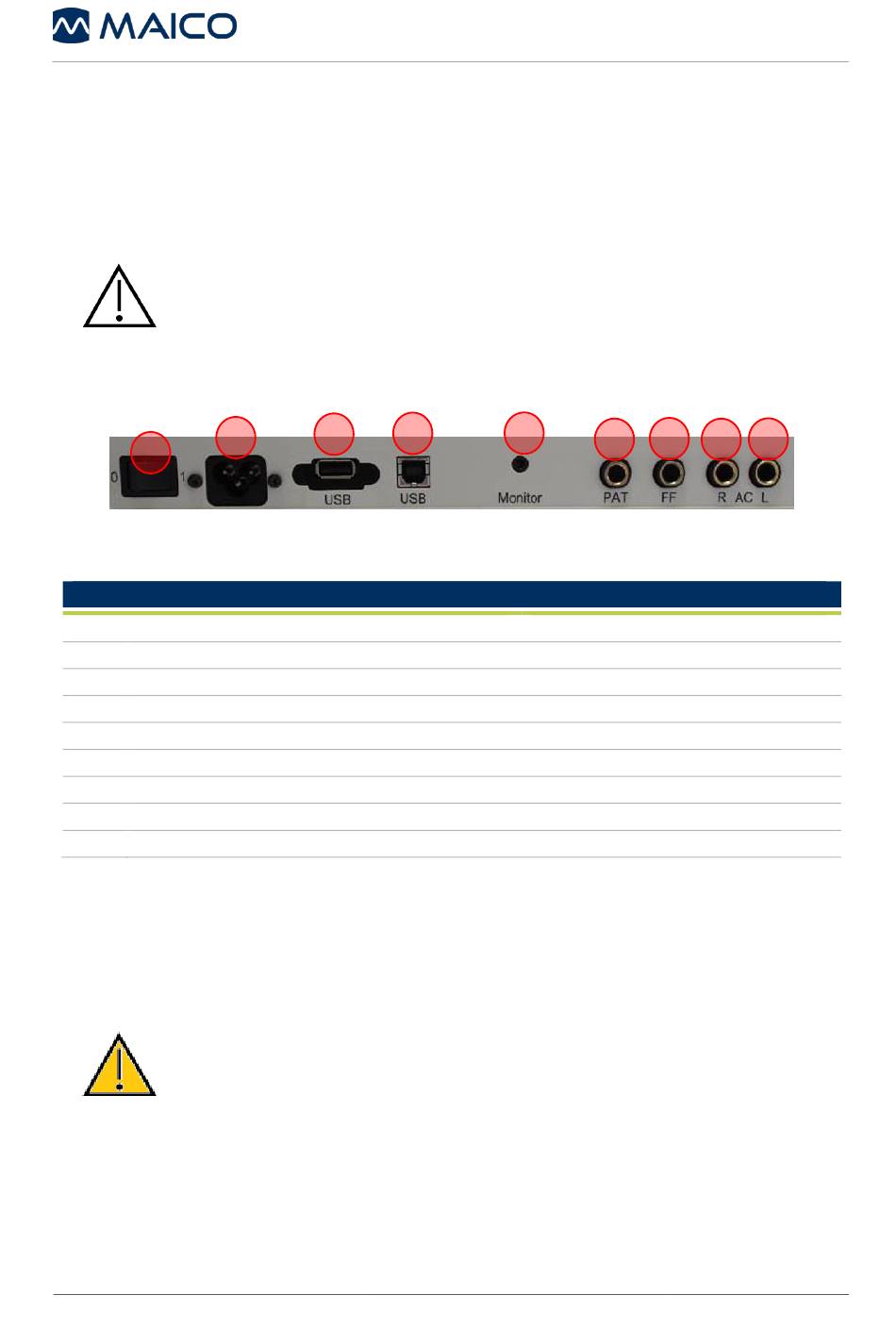

Abbildung 1 zeigt die Anschlüsse auf der Rückseite des Gerätes. Die Anschlüsse sind
in Tabelle 5 erläutert.
VORSICH
1
Abbildung 1
Tabelle 5 Anschlüsse auf der Geräterückseite
ANSCHLÜSSE
1
Netzschalter (0 = Aus, 1 = Ein)
2
Steckdose für die Stromversorgung
3
USB-Ausgang für Thermodrucker
4
USB Ein- und Ausgang
5
Anschluss für Überwachungs-Headset
6
Anschluss für die Patientenantworttaste
7
Anschluss für Freifeldlautsprecher
8
Anschluss für Kopfhörer (R - Rechts/Rot)
9
Anschluss für Kopfhörer (L - Links/Blau)
4.2.2 Herstellen einer PC-Verbindung
Um Daten auf einen PC zu übertragen, muss eine PC-Verbindung über USB hergestellt
werden. Wird der PILOT TEST mit Bürogeräten verwendet, die selbst kein
Medizinprodukt sind (siehe Tabelle 6), ist darauf zu achten, dass die PC-Verbindung auf
eine der folgenden Arten hergestellt wird (siehe Tabelle 6, PC-Anschluss 2, 3 oder 4).
WARNUNG
Rev. 7
8102359
Benutzerhandbuch PILOT TEST
Stecken Sie die Stecker immer vorsichtig in die Anschlüsse.
Biegen Sie einen angeschlossenen Stecker nicht hin und her
und ziehen Sie nicht gewaltsam an ihm. Ziehen Sie die Stecker
immer vorsichtig heraus. Das Gerät sollte beim Anschließen
oder Entfernen von Zubehör immer abgeschaltet sein.
3
2
Stellen Sie sicher, dass Sie nur Bürogeräte mit dem Gerät
verwenden, die selbst medizinische Geräte sind oder die
Anforderungen gemäß IEC 60950 erfüllen. Wenn ein nicht-
medizinisches
IEC 60601 als 1,5 m Abstand zum Patienten definiert)
verwendet wird, muss ein Spannungswandler benutzt
werden (Ausnahme: wenn ein akkubetriebener Laptop
benutzt wird).
4
5
Gerät
im
Patientenbereich
17
6
8
7
9
(gemäß
14/11/2019
