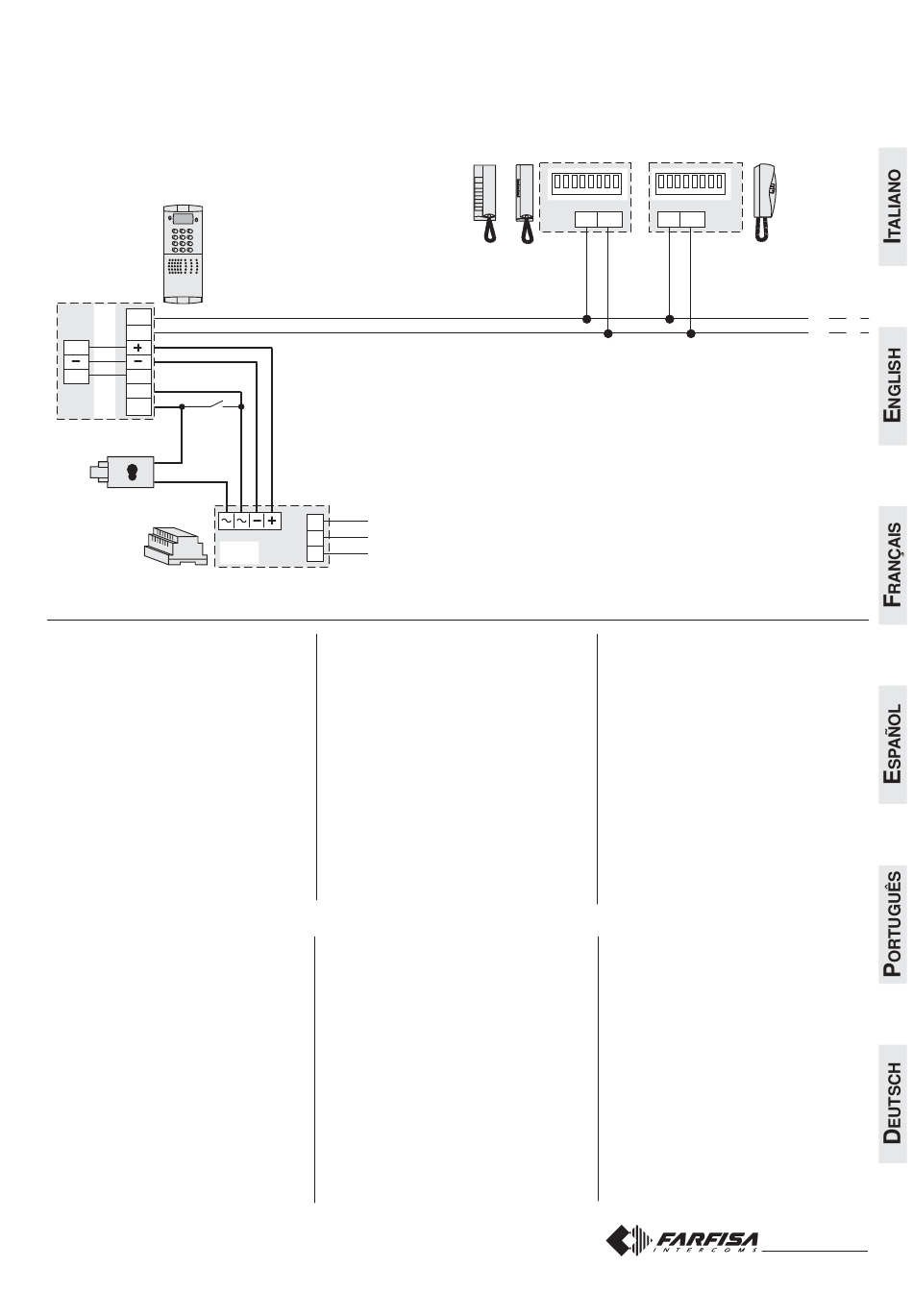

CITOFONI COLLEGATI AD UN POSTO ESTERNO DIGITALE
INTERCOMS CONNECTED TO ONE EXTERNAL DIGITAL STATION
COMBINES CONNECTES A UNE POSTE DE RUE NUMERIQUE
TELEFONOS CONECTADOS A UNA PLACA DE CALLE
TELEFONES LIGADOS A UMA BOTONEIRA DIGITAL
DIGITALE-BUS TÜRSPRECHANLAGE
PL72
TD6100PL
PL10PED
LP
LN
A
1
1
S1
S2
PA
SE
Morsetti
LP linea positiva
LN linea negativa
-
massa generale
+
ingresso alimentazione +15V
1 fonia ricezione/trasmissione (collega-
mento al gruppo fonico)
DB linea dati
EC comando scambiatore (contatto a
massa alla chiamata e durante la
conversazione)
S1-S2 comando per apertura serratura
(contatti normalmente aperti di un relè)
P1-P1 ingresso chiamata diretta da pul-
sante
Bornes
LP línea positiva
LN línea negativa
-
masa
+
entrada alimentación +15V
1 recepción/transmisión sonido (enla-
ce al grupo fónico)
DB línea datos
EC comando conmutador
masa durante la llamada y la conver-
sación)
S1-S2 comando para abrir la cerradura
(contactos normalmente abiertos de
un relé)
P1-P1 entrada por llamada directa de
pulsador
230V
127V
6220
0
Terminals
LP positive line
LN negative line
-
general ground
+
+15V power input
1 receiver/transmitter (to speaker unit)
DB serial data bus
EC analog
(grounded contact upon call and dur-
ing conversation)
S1-S2 door opener command (normally
open contacts of relay)
P1-P1 Input for direct call push-button
Terminais
LP linha positiva
LN linha negativa
-
massa
+
entrada de alimentação +15V
1 recepção /transmissão fônica (à gru-
po fônico)
DB linha de dados
(contacto a EC comando de comutador
massa durante à chamada e conver-
sação)
S1-S2 comando para abrir a fechadura
(contactos normalmente abertos di um
relé)
P1-P1 entrada por chamada directa por
botão
1 2 4 8 16 32 64 128
LP LN
EX322 EX312
PA = Pulsante apriporta (opzionale)
SE = Serratura elettrica (12Vca-1A max.)
exchanger command
(contacto à
Si 51CF/2
1 2 4 8 16 32 64 128
LP LN
KM812W
Door release push-button (optional)
Bouton-poussoir ouvre porte (optionnel)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (opcional)
Zusätzliche Türöffnertaste (Zusatztaste)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12VWs-1A max)
Bornes
LP ligne positif
LN ligne négatif
-
masse
+
entrée alimentation +15V
1 réception/transmission phonie (au
module phonique)
DB ligne de données
EC commande inverseur (contact à la
masse lors de l'appel et pendant la
conversation)
S1-S2 commande ouverture gâche (con-
tacts normalement ouverts d'un re-
lais)
P1-P1 entrée pour appel direct par bouton-
poussoir
Anschlussklemmen
LP Plusleitung
LN Minusleitung
-
Masse
+
Versorgungseingang +15Vdc
1 Sprechweg (zur Türfreisprechein-
richtung)
DB Datenleitung
EC Befehl für Umschalteeinrichtung
(Massekontakt bei Ruf und während
des Sprechverkehrs)
S1-S2 Türöffner
P1-P1 Eingang Direktruftaste
5
Mi 2472
