Anhang
P 11

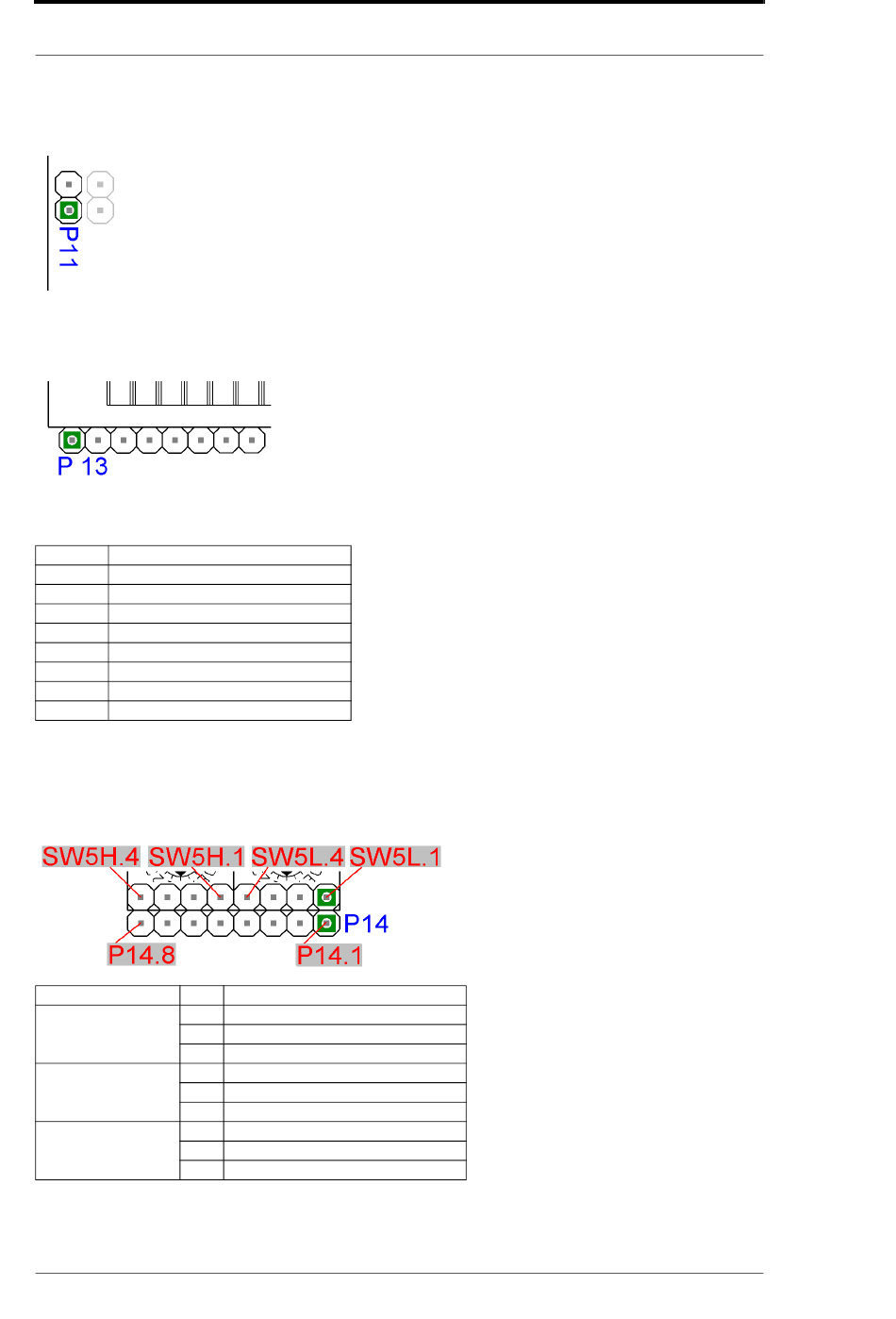

Force Boot. Mit dem Setzen dieser Brücke wird der BE Pin auf Ground gezogen. Zur Funktion
siehe Kapitel 11.2.1.
P 13
Statussignale des IC's
Steckverbinder P 13
Pin Signal
1 Vcc
2 Gnd
3 -RESET
4 RX des IC (TTL-Pegel)
5 TX des IC (TTL-Pegel)
6 TE Pin IC (TTL-Pegel)
7 TX Debug des IC (TTL-Pegel)
8 RX Debug des IC (TTL-Pegel)
P 14, SW5H, SW5L
Eingang Schieberegister
Die genaue Belegung und welcher Pin welchen Bits des Schieberegisters zugeordnet ist siehe
auch Kapitel 5.
Anschluss Pin
P 14 1
.....
8
SW5H 1
.....
4
SW5L 1
.....
4
45
Bedeutung
Input 9
.....
Input 16
Input 25
.....
Input 28
Input 29
.....
Input 32
