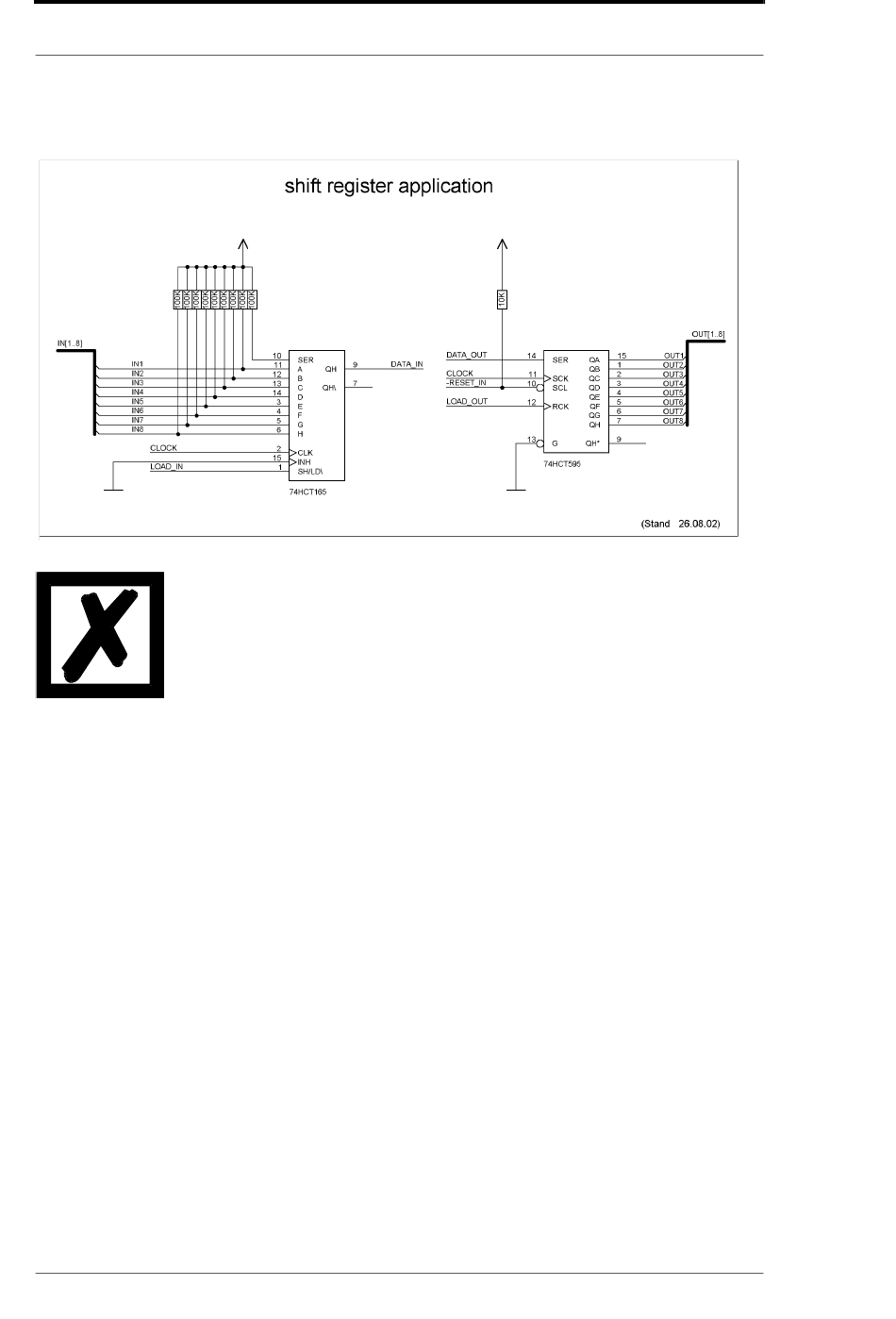

Beim in diesem Beispiel eingesetzten 74HCT595 ist der Einschalt-
zustand undefiniert, dafür können aber über den OutEnable-Pin 13 die
Ausgänge in den Tri-State Zustand versetzt werden. Ist es in einer
Applikation wichtiger einen definierten Einschaltzustand zu bekommen,
und der OutEnable-Pin nicht notwendig, kann hier z.B. der 74HCT594
verwendet werden.
®
