Steckplatz X 1 (Nullkraftsockel)
Der PIN 1 des IC's ist oben am Hebel des Nullkraftsockels
Das IC darf niemals falsch herum in den Sockel eingesteckt werden.

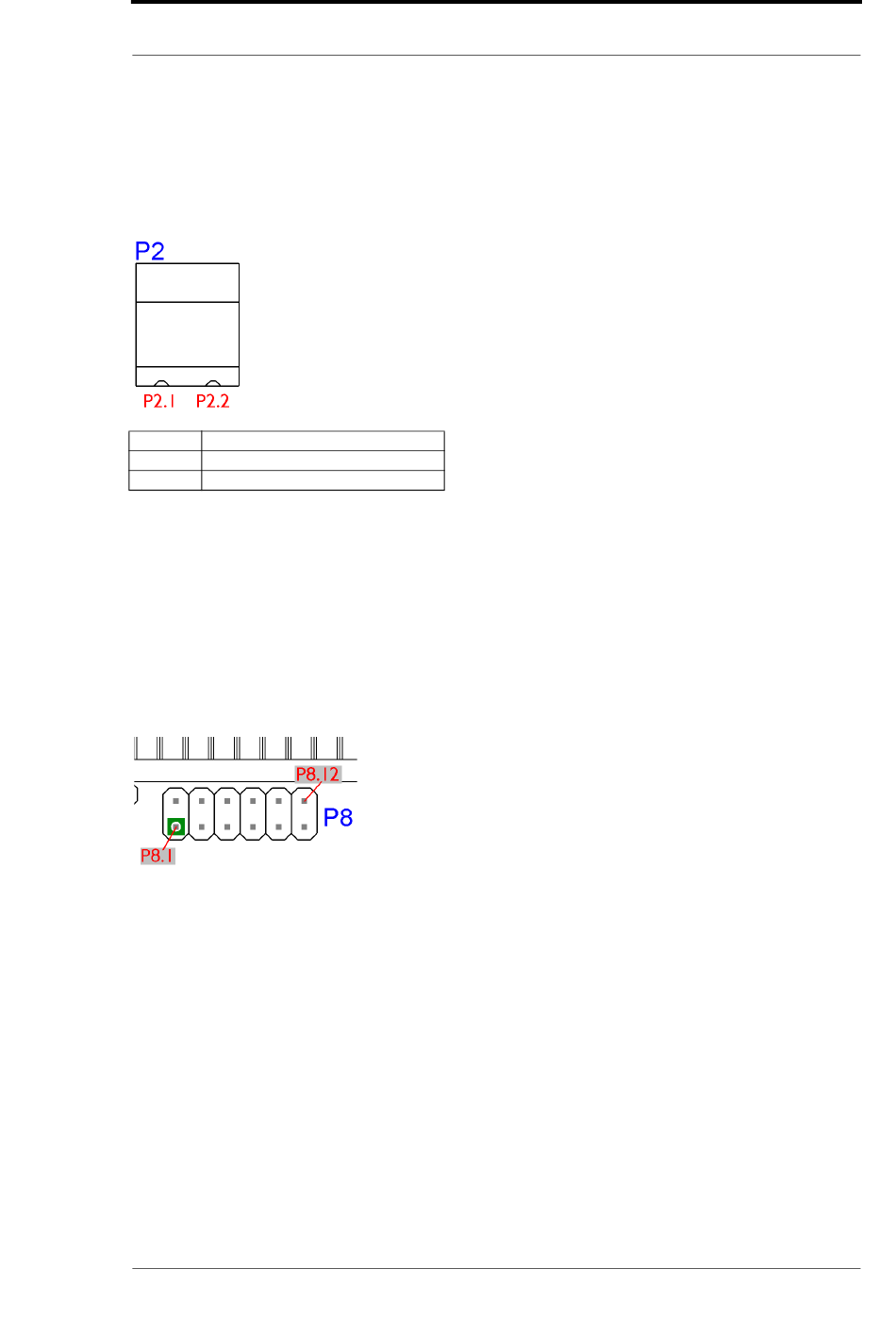

P 2
Pin Signal
Pin 1 24 V DC
Pin 2 Ground
Über diesen Steckverbinder wird die Basisplatine mit Spannung versorgt.
P 4
Erdungsklemme 6.3 mm für Basisplatine.
P 7
Dieser Stecker ist die serielle Verbindung der Basisplatine zum Kundengerät und die Verbindung
zum PC (Debug-Schnittstelle).
Zur Belegung des Steckers siehe Kapitel 14.2.2.1.
P 8
In der Abbildung finden Sie die Anordnung der Pins. Auf dieser Steckbrückenleiste sind die
Signale der seriellen Verbindung zwischen IC und RS-Treibern aufgelegt. Für eine initiale Ent-
wicklung werden Sie wahrscheinlich auch in Ihrer Applikation einen vorhandenen Treiber nutzen.
Um diesen später auszutauschen, können Sie die Signale der seriellen Schnittstelle auch direkt
hier abgreifen.
P 10
Feldbus Steckverbinder; Belegung des Verbinders siehe Kapitel 14.2.2.2.
