Es ist für diese Betriebsart kein zusätzlicher Controller auf Ihrer Applikation notwendig!

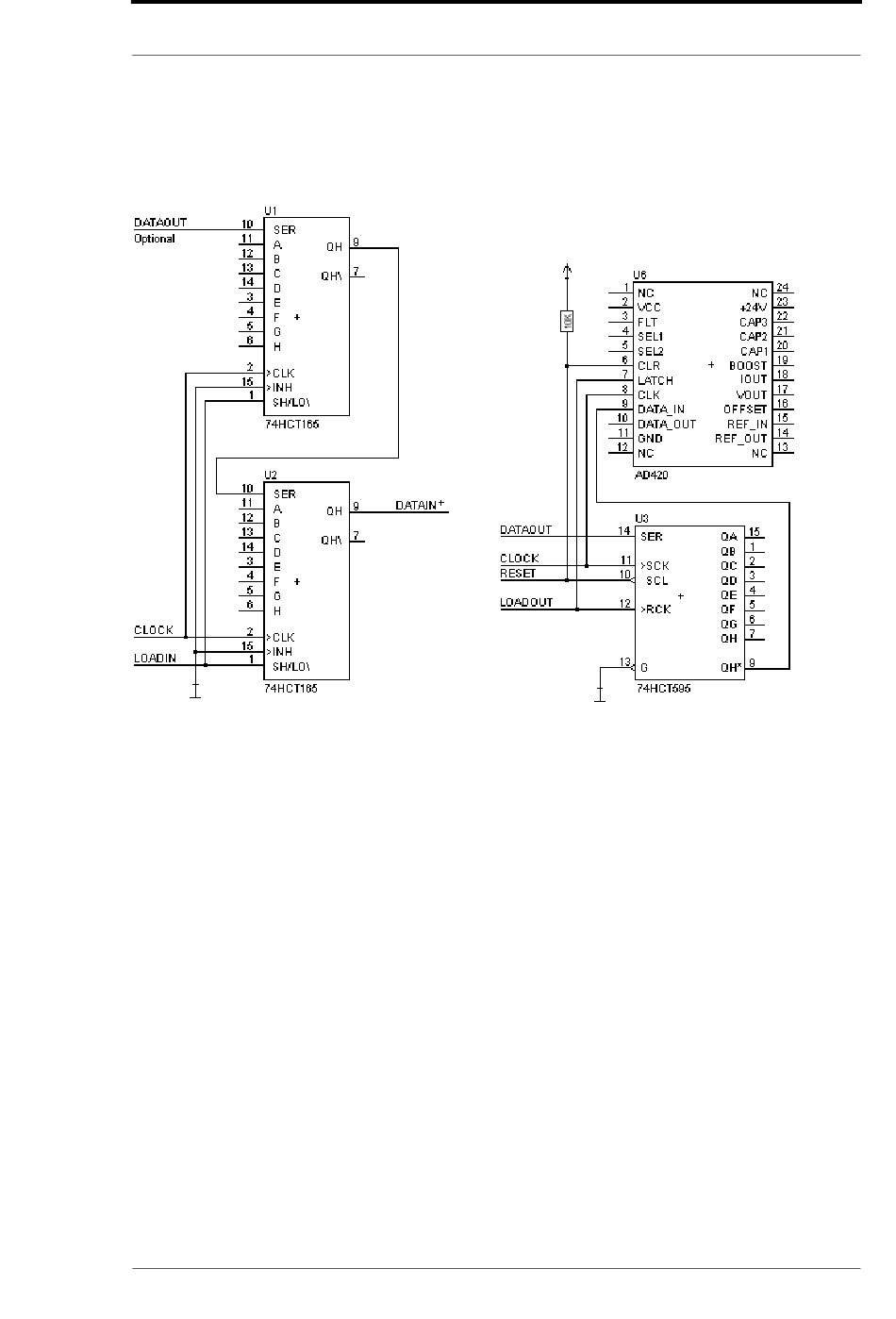

Das folgende Schaltbild dient als Beispiel wie Schieberegister Bausteine an das IC angekoppelt
werden können.
Variante 3: Beispiel für digitale I/Os
®
Die serielle synchrone als auch die asynchrone Schnittstelle kann vom UNIGATE IC zur selben
Zeit bedient werden. Hieraus ergibt sich die Möglichkeit, eine bestehende Applikation um zusätz-
liche digitale oder analoge E/As zu erweitern.
Im Kapitel 5.1.1 finden Sie ein Beispiel für ein Script, das diese E/As bedient.
®
