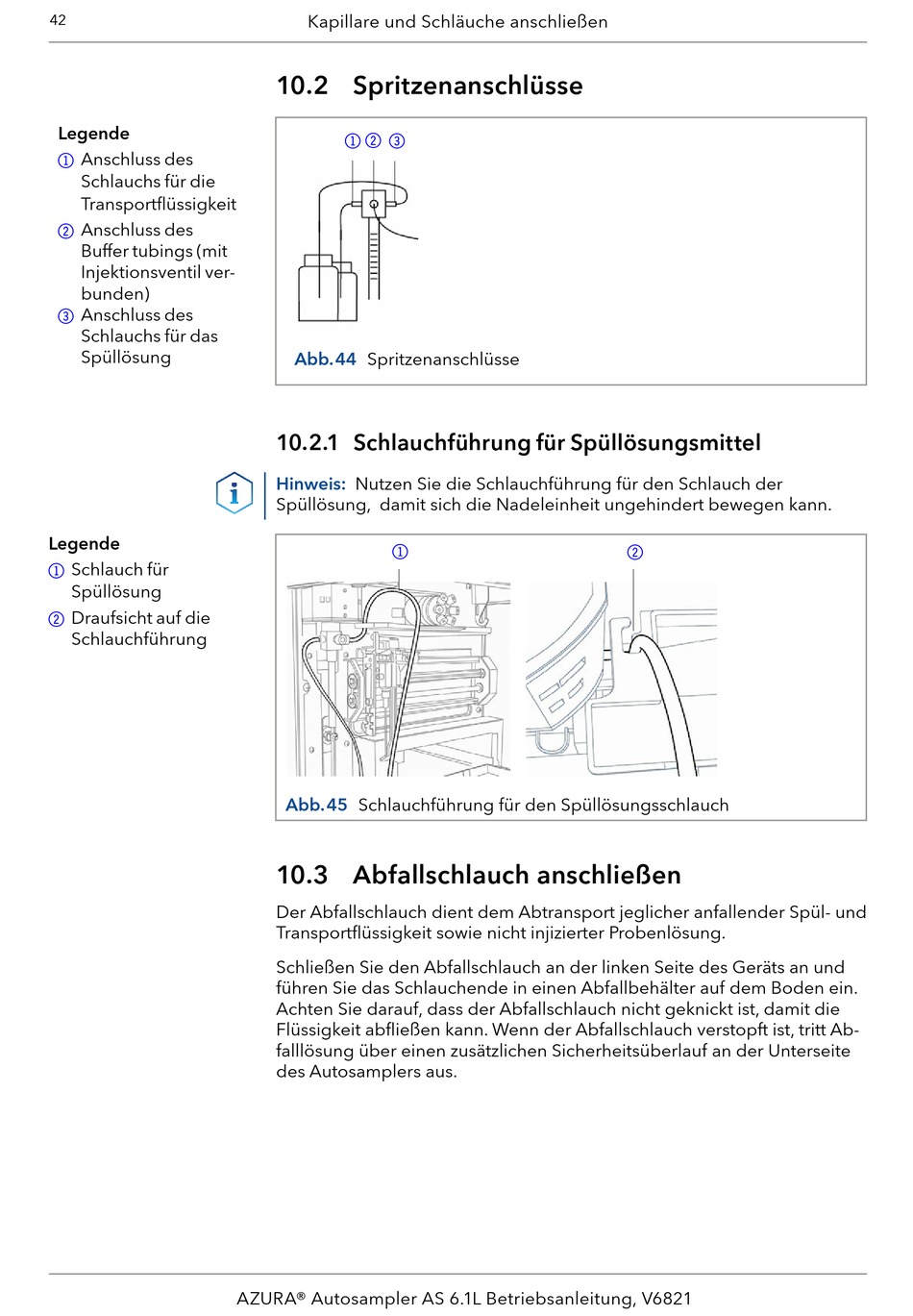

42
Legende
Anschluss des
1
Schlauchs für die
Transportflüssigkeit
Anschluss des
2
Buffer tubings (mit
Injektionsventil ver-
bunden)
Anschluss des
3
Schlauchs für das
Spüllösung
Legende
Schlauch für
1
Spüllösung
Draufsicht auf die
2
Schlauchführung
Kapillare und Schläuche anschließen
10.2 Spritzenanschlüsse
12 3
Abb. 44
Spritzenanschlüsse
10.2.1 Schlauchführung für Spüllösungsmittel
Hinweis:
Nutzen Sie die Schlauchführung für den Schlauch der
Spüllösung, damit sich die Nadeleinheit ungehindert bewegen kann.
1
Abb. 45
Schlauchführung für den Spüllösungsschlauch
10.3 Abfallschlauch anschließen
Der Abfallschlauch dient dem Abtransport jeglicher anfallender Spül- und
Transportflüssigkeit sowie nicht injizierter Probenlösung.
Schließen Sie den Abfallschlauch an der linken Seite des Geräts an und
führen Sie das Schlauchende in einen Abfallbehälter auf dem Boden ein.
Achten Sie darauf, dass der Abfallschlauch nicht geknickt ist, damit die
Flüssigkeit abfließen kann. Wenn der Abfallschlauch verstopft ist, tritt Ab-
falllösung über einen zusätzlichen Sicherheitsüberlauf an der Unterseite
des Autosamplers aus.
AZURA® Autosampler AS 6.1L Betriebsanleitung, V6821
