Kommunikations-Ports
Der RUGGEDCOM M2200 kann mit verschiedenartigen Kommunikations-Ports aus-
gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Mit
fünf verfügbaren Steckplätzen unterstützt der RUGGEDCOM M2200 eine Vielzahl von
Ethernet-Modulen in Glasfaser- oder Kupfertechnik mit einem oder zwei Ports ver-
schiedener Geschwindigkeiten mit bis zu neun Gigabit-Ethernet-Ports (1 GBit/s).

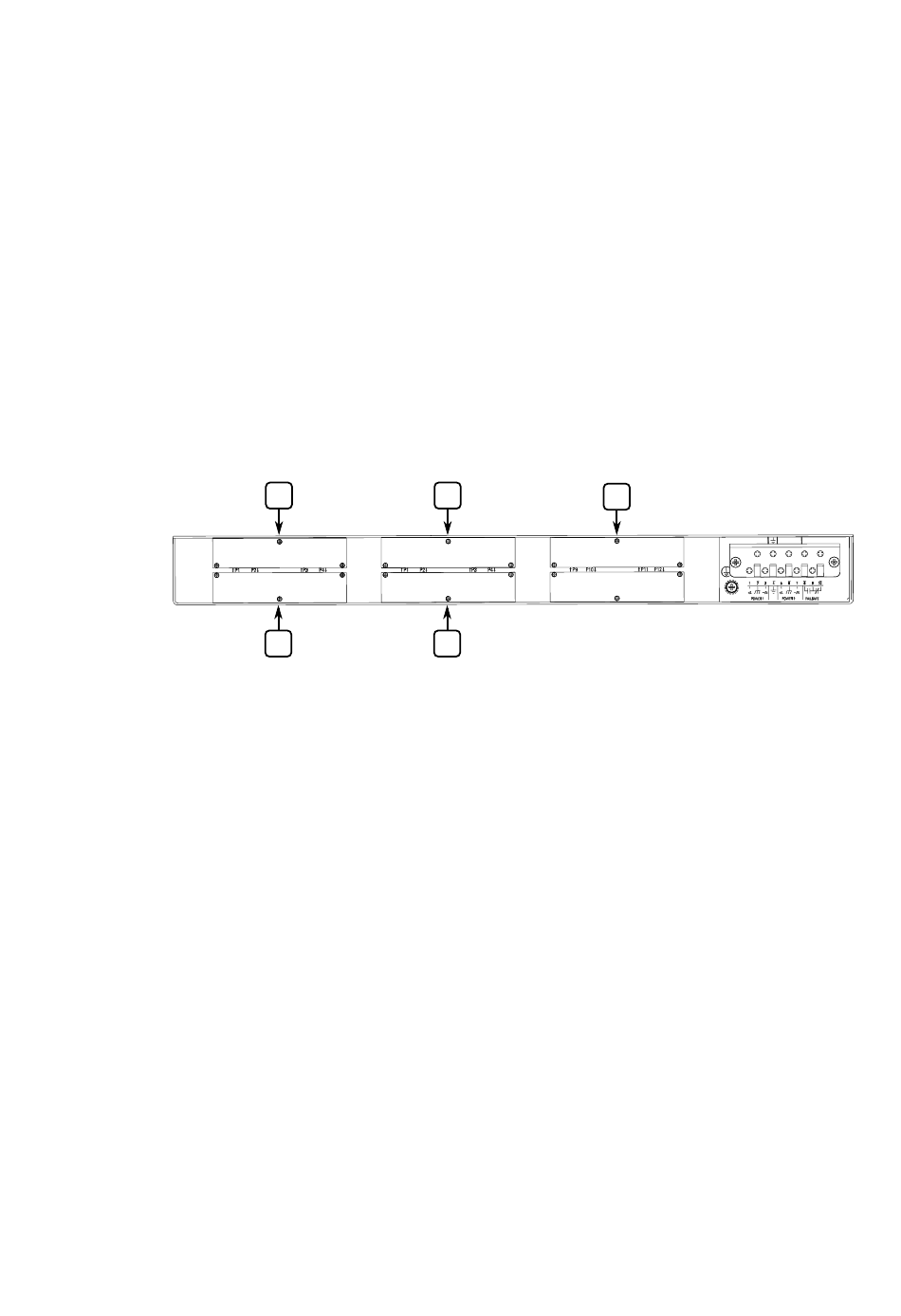

Modulzuweisung
Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM M2200-Chassis:
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über
die RUGGEDCOM M2200 -Bedienoberfläche ermittelt werden. Informationenm zum
Lesen der Werksdaten-Datei finden Sie im RUGGEDCOM M2200-Benutzerhandbuch
zum RUGGEDCOM M2200.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbin-
dung/Aktivität) des Ports anzeigt.
RUGGEDCOM M2200
Montagehandbuch, 01/2020, C79000-G8900-1044-15
1
2
Modulzuweisung
Steckplatz 5 unterstützt ein Ethernet-Modul in Glasfaser- oder Kupfertechnik mit
einem Port für bis zu 1 GBit/s
Alle anderen Ports unterstützen eine beliebige Kombination aus Ether-
net-Anschlüssen in Glasfaser- oder Kupfertechnik für bis zu 1 GBit/s
3
5
4
4
21
