Montage von Optionen/Zubehör
2) Die Schultergurte (siehe Abb. 35, Pos. 2) durch das Rückenpolster und die Rückenlehne führen (siehe
Abb. 34).
3) Die Schultergurte in den Klappschnallen an der Rückseite befestigen (siehe Abb. 33, Pos. 1).
b) Beckengurte montieren
1) Den losen Gurtumlenker rechts (siehe Abb. 35, Pos. 4) montieren (siehe Seite 13).
2) Den rechten Beckengurt (siehe Abb. 35, Pos. 5) zwischen Sitz und Rückenlehne durch das Verbindungsteil
nach hinten führen.

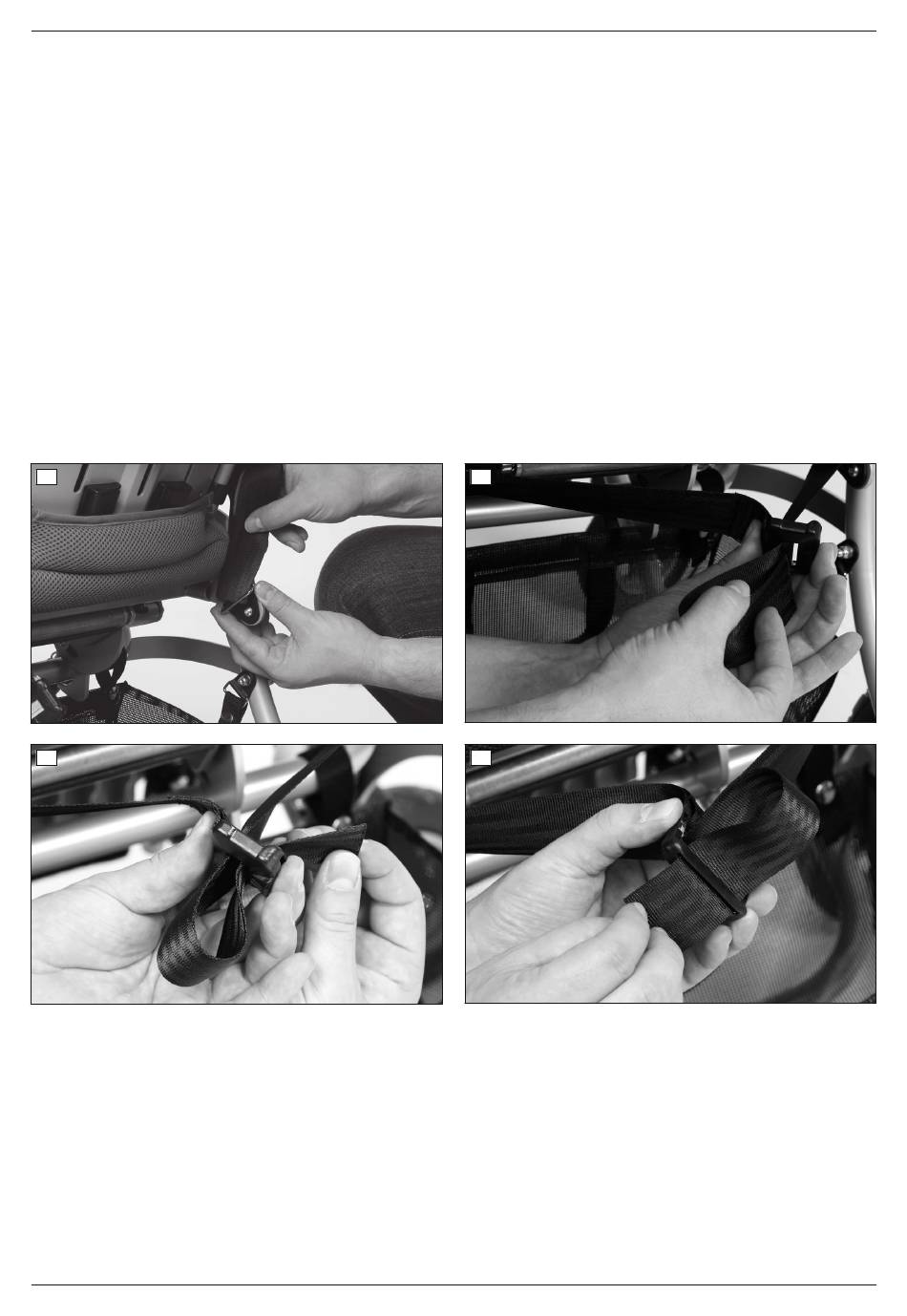

3) Den rechten Beckengurt durch den Gurtumlenker führen und hängen lassen (siehe Abb. 36).
4) Den linken Beckengurt (siehe Abb. 35, Pos. 5) zwischen Sitz und Rückenlehne durch das Verbindungsteil
nach hinten führen.
5) Den festen Gurtumlenker (siehe Abb. 35, Pos. 6) montieren (siehe Seite 13).
6) Den rechten Beckengurt durch die Kunststoffschlaufe (siehe Abb. 35, Pos. 7) führen.
7) Die Gurtschnalle am linken Beckengurtende (siehe Abb. 35, Pos. 8) zusammendrücken und den rechten Be­
ckengurt (siehe Abb. 35, Pos. 5) hinter dem Sitz durch die Gurtschnalle führen (siehe Abb. 37, siehe Abb. 38,
siehe Abb. 39).
INFORMATION: Achten Sie darauf, dass Sie das Kunststoffteil nicht über die Führung im Metallteil
hinausschieben.
8) Abschließend den rechten Beckengurt erneut durch die Kunststoffschlaufe führen.
36
38
c) Schrittriemen montieren
1) Den Schrittriemen (siehe Abb. 35, Pos. 9) seitenrichtig durch den vorderen Schlitz der Sitzplatte führen (siehe
Abb. 40, Pos. 1).
2) Den Schrittriemen 2x durch die Anschlagplatte (siehe Abb. 35, Pos. 10) und wieder nach oben durch die Sitz­
platte führen (siehe Abb. 40, Pos. 2).
3) Den Schrittriemen erneut durch die Verstellschnalle führen (siehe Abb. 41, Pos. 1).
20
37
39
