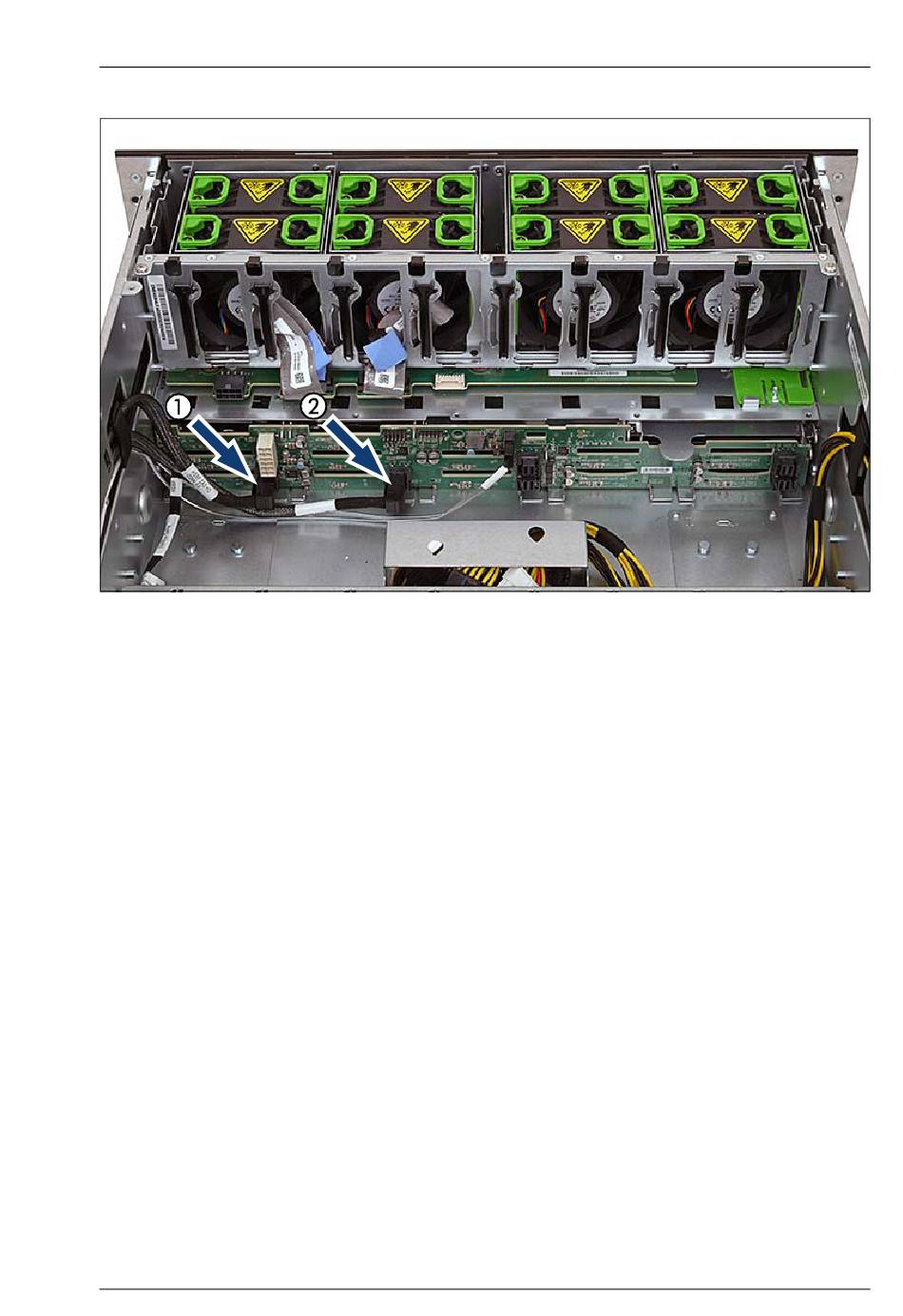

Bild 32: SAS- und SATA-Kabel an die HDD-Backplane anschließen
Ê Schließen Sie das SAS-Kabel für die Kanäle 0 bis 3 an den Anschluss der
HDD-Backplane an (1).
Ê Schließen Sie das SAS-Kabel für die Kanäle 4 bis 7 an den Anschluss der
HDD-Backplane an (2).
Ê Schließen die anderen Kabel wieder an die HDD-Backplane an (siehe
"Kabelplan für RX4770 M2" auf Seite
7.6.4
Abschließende Schritte
"Speicherboden einbauen" auf Seite 314
Ê
"Speicher-Boards einbauen" auf Seite 231
Ê
"Optisches Laufwerk einbauen" auf Seite 272
Ê
"Erneute Montage" auf Seite 57
Ê
"2,5-Zoll HDD-/SSD-/PCIe-SSD-Module einbauen" auf Seite 120
Ê
"Server an die Stromquelle anschließen" auf Seite 62
Ê
"Server einschalten" auf Seite 63
Ê
"BitLocker-Funktionalität fortsetzen" auf Seite 90
Ê
RX4770 M2
Festplattenlaufwerke / Solid-State-Laufwerke
Upgrade und Maintenance Manual
320).
