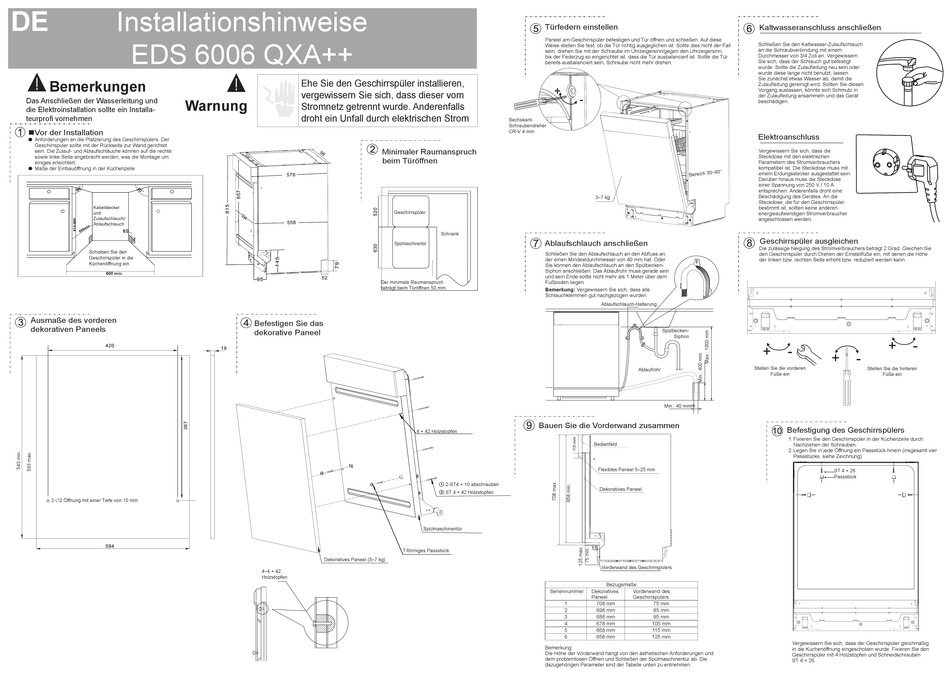

ECG EDS 6006 QXA++ Installationshinweise Seite 4

DE Installationshinweise
EDS 6006 QXA++
Bemerkungen
Das Anschließen der Wasserleitung und Warnung
die Elektroinstallation sollte ein Installa­
teurprofi vornehmen
„Vor der Installation
● Anforderungen an die Platzierung des Geschirrspülers. Der
Geschirrspüler sollte mit der Rückseite zur Wand gerichtet
sein. Die Zulauf­ und Ablaufschläuche können auf die rechte
sowie linke Seite angebracht werden, was die Montage um
einiges erleichtert.
● Maße der Einbauöffnung in der Küchenzeile
Kabelstecker
und
Zulaufschlauch/
Ablaufschlauch
Schieben Sie den
Geschirrspüler in die
Küchenöffnung ein
600 min.
Ausmaße des vorderen
dekorativen Paneels
420 420
2­∅2 Öffnung mit einer Tiefe von 10 mm
594 594
Ehe Sie den Geschirrspüler installieren,
vergewissern Sie sich, dass dieser vom
Stromnetz getrennt wurde. Anderenfalls
droht ein Unfall durch elektrischen Strom
Minimaler Raumanspruch
beim Türöffnen
Geschirrspüler
Spülmaschinentür
95 95
Der minimale Raumanspruch
beträgt beim Türöffnen 50 mm
Befestigen Sie das
dekorative Paneel
19 19
Dekoratives Paneel (3–7 kg)
4–4 × 42
Holzstopfen
Türfedern einstellen
Paneel am Geschirrspüler befestigen und Tür öffnen und schließen. Auf diese
Weise stellen Sie fest, ob die Tür richtig ausgeglichen ist. Sollte dies nicht der Fall
sein, drehen Sie mit der Schraube im Uhrzeigersinn/gegen den Uhrzeigersinn,
bis der Federzug so eingerichtet ist, dass die Tür ausbalanciert ist. Sollte die Tür
bereits ausbalanciert sein, Schraube nicht mehr drehen.
+ +
- -
Sechskant­
Schraubendreher
CR­V 4 mm
Schrank
7 7
Ablaufschlauch anschließen
Schließen Sie den Ablaufschlauch an den Abfluss an,
der einen Mindestdurchmesser von 40 mm hat. Oder
Sie können den Ablaufschlauch an den Spülbecken­
Siphon anschließen. Das Ablaufrohr muss gerade sein
und sein Ende sollte nicht mehr als 1 Meter über dem
Fußboden liegen.
Bemerkung: Vergewissern Sie sich, dass alle
Schlauchklemmen gut nachgezogen wurden.
9 9
Bauen Sie die Vorderwand zusammen
4 × 42 Holzstopfen
1 2­ST4 × 10 abschrauben
2 ST 4 × 42 Holzstopfen
Spülmaschinentür
T­förmiges Passstück
Seriennummer
1
2
3
4
5
6
Bemerkung:
Die Höhe der Vorderwand hängt von den ästhetischen Anforderungen und
dem problemlosen Öffnen und Schließen der Spülmaschinentür ab. Die
dazugehörigen Parameter sind der Tabelle unten zu entnehmen.
Kaltwasseranschluss anschließen
Schließen Sie den Kaltwasser­Zulaufschlauch
an die Schraubverbindung mit einem
Durchmesser von 3/4 Zoll an. Vergewissern
Sie sich, dass der Schlauch gut befestigt
wurde. Sollte die Zulaufleitung neu sein oder
wurde diese lange nicht benutzt, lassen
Sie zunächst etwas Wasser ab, damit die
Zulaufleitung gereinigt wird. Sollten Sie diesen
Vorgang auslassen, könnte sich Schmutz in
der Zulaufleitung ansammeln und das Gerät
beschädigen.
Elektroanschluss
Vergewissern Sie sich, dass die
Steckdose mit den elektrischen
Parametern des Stromverbrauchers
kompatibel ist. Die Steckdose muss mit
einem Erdungsstecker ausgestattet sein.
Darüber hinaus muss die Steckdose
einer Spannung von 250 V / 10 A
entsprechen. Anderenfalls droht eine
Beschädigung des Gerätes. An die
3–7 kg
Steckdose, die für den Geschirrspüler
bestimmt ist, sollten keine anderen
energieaufwendigen Stromverbraucher
angeschlossen werden.
8 8 Geschirrspüler ausgleichen
Die zulässige Neigung des Stromverbrauchers beträgt 2 Grad. Gleichen Sie
den Geschirrspüler durch Drehen der Einstellfüße ein, mit denen die Höhe
der linken bzw. rechten Seite erhöht bzw. reduziert werden kann.
Ablaufschlauch­Halterung
Spülbecken­
Siphon
+ +
Stellen Sie die vorderen
Ablaufrohr
Füße ein
Min.: 40 mm m
Bedienfeld
Flexibles Paneel 5–25 mm
Dekoratives Paneel
15 15
Vorderwand des Geschirrspülers
Bezugsmaße
Dekoratives Vorderwand des
Paneel Geschirrspülers
708 mm 75 mm
698 mm 85 mm
688 mm 95 mm
678 mm 105 mm
668 mm 115 mm
658 mm 125 mm
+ + - -
- -
+ +
- -
Stellen Sie die hinteren
Füße ein
Befestigung des Geschirrspülers
1. Fixieren Sie den Geschirrspüler in der Küchenzeile durch
Nachziehen der Schrauben.
2. Legen Sie in jede Öffnung ein Passstück hinein (insgesamt vier
Passstücke, siehe Zeichnung).
ST 4 × 26
Passstück
Vergewissern Sie sich, dass der Geschirrspüler gleichmäßig
in die Küchenöffnung eingeschoben wurde. Fixieren Sie den
Geschirrspüler mit 4 Holzstopfen und Schneidschrauben
ST 4 × 26.
