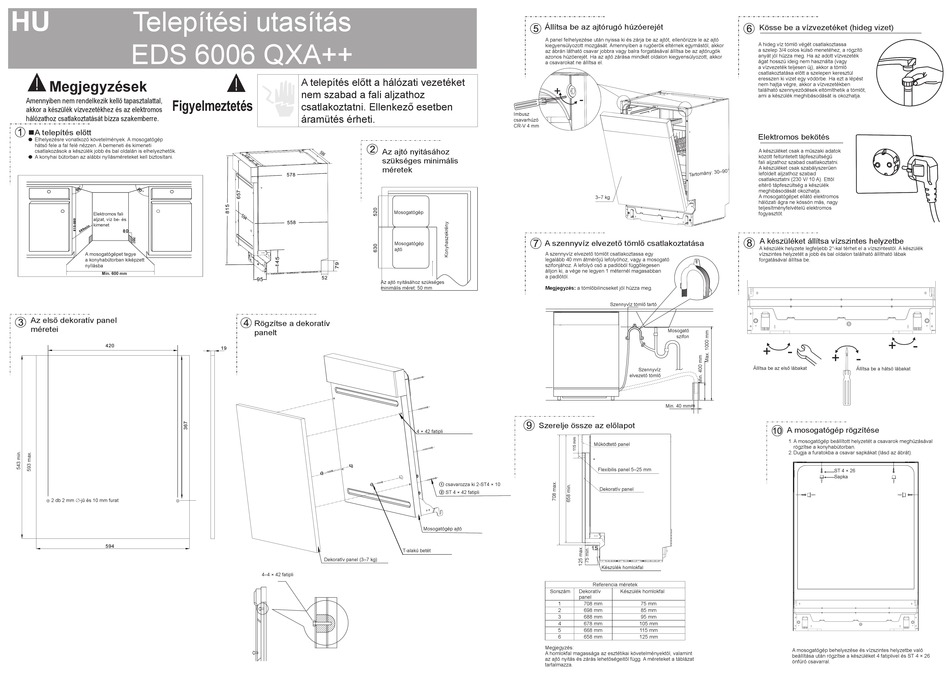

HU Telepítési utasítás
EDS 6006 QXA++
Megjegyzések
Amennyiben nem rendelkezik kellő tapasztalattal, Figyelmeztetés
akkor a készülék vízvezetékhez és az elektromos
hálózathoz csatlakoztatását bízza szakemberre.
„A telepítés előtt
● Elhelyezésre vonatkozó követelmények. A mosogatógép
hátsó fele a fal felé nézzen. A bemeneti és kimeneti
csatlakozások a készülék jobb és bal oldalán is elhelyezhetők.
● A konyhai bútorban az alábbi nyílásméreteket kell biztosítani.
Elektromos fali
aljzat, víz be­ és
kimenet
A mosogatógépet tegye
a konyhabútorban kiképzett
nyílásba
Min. 600 mm
Az első dekoratív panel
méretei
420 420
2 db 2 mm ∅­jű és 10 mm furat
594 594
A telepítés előtt a hálózati vezetéket
nem szabad a fali aljzathoz
csatlakoztatni. Ellenkező esetben
áramütés érheti.
Az ajtó nyitásához
szükséges minimális
méretek
Mosogatógép
Mosogatógép
ajtó
95 95
Az ajtó nyitásához szükséges
minimális méret: 50 mm
Rögzítse a dekoratív
panelt
19 19
Dekoratív panel (3–7 kg)
4–4 × 42 fatipli
Állítsa be az ajtórugó húzóerejét
A panel felhelyezése után nyissa ki és zárja be az ajtót, ellenőrizze le az ajtó
kiegyensúlyozott mozgását. Amennyiben a rugóerők eltérnek egymástól, akkor
az ábrán látható csavar jobbra vagy balra forgatásával állítsa be az ajtórugók
azonos húzóerejét. Ha az ajtó zárása mindkét oldalon kiegyensúlyozott, akkor
a csavarokat ne állítsa el.
+ +
- -
Imbusz
csavarhúzó
CR­V 4 mm
7 7
A szennyvíz elvezető tömlő csatlakoztatása
A szennyvíz elvezető tömlőt csatlakoztassa egy
legalább 40 mm átmérőjű lefolyóhoz, vagy a mosogató
szifonjához. A lefolyó cső a padlóból függőlegesen
álljon ki, a vége ne legyen 1 méternél magasabban
a padlótól.
Megjegyzés: a tömlőbilincseket jól húzza meg.
9 9
Szerelje össze az előlapot
4 × 42 fatipli
1 csavarozza ki 2­ST4 × 10
2 ST 4 × 42 fatipli
Mosogatógép ajtó
T­alakú betét
Sorszám Dekoratív
panel
1
2
3
4
5
6
Megjegyzés:
A homlokfal magassága az esztétikai követelményektől, valamint
az ajtó nyitás és zárás lehetőségeitől függ. A méreteket a táblázat
tartalmazza.
Kösse be a vízvezetéket (hideg vizet)
A hideg víz tömlő végét csatlakoztassa
a szelep 3/4 colos külső menetéhez, a rögzítő
anyát jól húzza meg. Ha az adott vízvezeték
ágat hosszú ideig nem használta (vagy
a vízvezeték teljesen új), akkor a tömlő
csatlakoztatása előtt a szelepen keresztül
eresszen ki vizet egy vödörbe. Ha ezt a lépést
nem hajtja végre, akkor a vízvezetékben
található szennyeződések eltömíthetik a tömlőt,
ami a készülék meghibásodását is okozhatja.
Elektromos bekötés
A készüléket csak a műszaki adatok
között feltüntetett tápfeszültségű
fali aljzathoz szabad csatlakoztatni.
A készüléket csak szabályszerűen
leföldelt aljzathoz szabad
csatlakoztatni (230 V/ 10 A). Ettől
eltérő tápfeszültség a készülék
meghibásodását okozhatja.
A mosogatógépet ellátó elektromos
3–7 kg
hálózati ágra ne kössön más, nagy
teljesítményfelvételű elektromos
fogyasztót.
8 8 A készüléket állítsa vízszintes helyzetbe
A készülék helyzete legfeljebb 2°­kal térhet el a vízszintestől. A készülék
vízszintes helyzetét a jobb és bal oldalon található állítható lábak
forgatásával állítsa be.
Szennyvíz tömlő tartó
Mosogató
szifon
+ +
Állítsa be az első lábakat
Szennyvíz
elvezető tömlő
Min. 40 mm m
Működtető panel
Flexibilis panel 5–25 mm
Dekoratív panel
15 15
Készülék homlokfal
Referencia méretek
Készülék homlokfal
708 mm 75 mm
698 mm 85 mm
688 mm 95 mm
678 mm 105 mm
668 mm 115 mm
658 mm 125 mm
+ + - -
- -
+ +
- -
Állítsa be a hátsó lábakat
A mosogatógép rögzítése
1. A mosogatógép beállított helyzetét a csavarok meghúzásával
rögzítse a konyhabútorban.
2. Dugja a furatokba a csavar sapkákat (lásd az ábrát).
ST 4 × 26
Sapka
A mosogatógép behelyezése és vízszintes helyzetbe való
beállítása után rögzítse a készüléket 4 fatiplivel és ST 4 × 26
önfúró csavarral.
