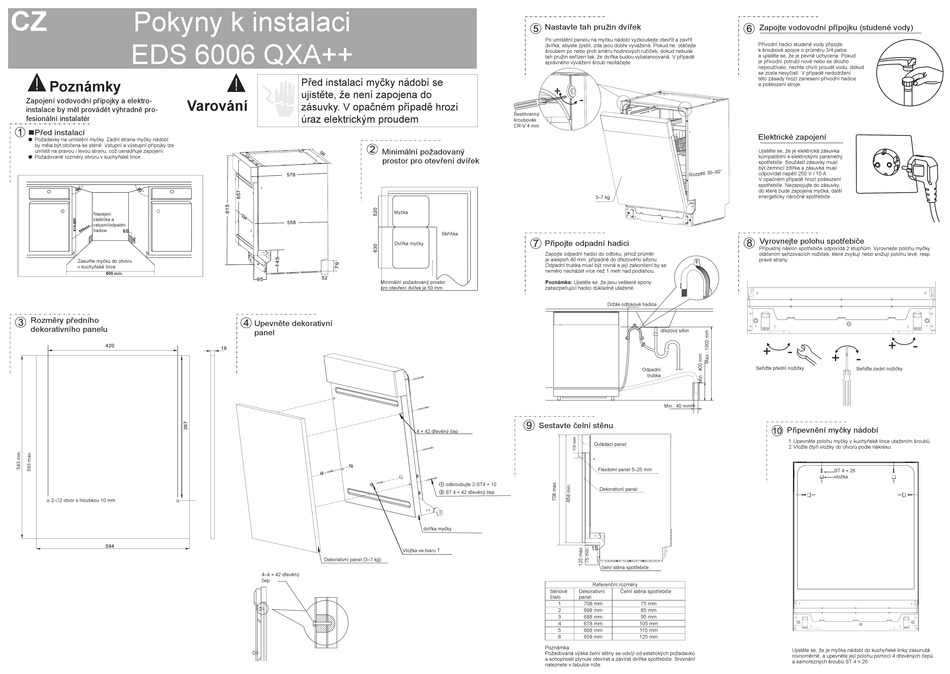

CZ Pokyny k instalaci
EDS 6006 QXA++
Poznámky
Zapojení vodovodní přípojky a elektro­ Varování
instalace by měl provádět výhradně pro­
fesionální instalatér
„Před instalací
● Požadavky na umístění myčky. Zadní strana myčky nádobí
by měla být otočena ke stěně. Vstupní a výstupní přípojky lze
umístit na pravou i levou stranu, což usnadňuje zapojení.
● Požadované rozměry otvoru v kuchyňské lince
Napájecí
zástrčka a
vstupní/odpadní
hadice
Zasuňte myčku do otvoru
v kuchyňské lince
600 min.
Rozměry předního
dekorativního panelu
420 420
2­∅2 otvor s hloubkou 10 mm
594 594
Před instalací myčky nádobí se
ujistěte, že není zapojena do
zásuvky. V opačném případě hrozí
úraz elektrickým proudem
Minimální požadovaný
prostor pro otevření dvířek
Myčka
Dvířka myčky
95 95
Minimální požadovaný prostor
pro otevření dvířek je 50 mm
Upevněte dekorativní
panel
19 19
Dekorativní panel (3–7 kg)
4–4 × 42 dřevěný
čep
Nastavte tah pružin dvířek
Po umístění panelu na myčku nádobí vyzkoušejte otevřít a zavřít
dvířka, abyste zjistili, zda jsou dobře vyvážená. Pokud ne, otáčejte
šroubem po nebo proti směru hodinových ručiček, dokud nebude
tah pružin seřízen tak, že dvířka budou vybalancovaná. V případě
správného vyvážení šroub neotáčejte.
+ +
- -
Šestihranný
šroubovák
CR­V 4 mm
Skříňka
7 7
Připojte odpadní hadici
Zapojte odpadní hadici do odtoku, jehož průměr
je alespoň 40 mm, případně do dřezového sifonu.
Odpadní trubka musí být rovná a její zakončení by se
nemělo nacházet více než 1 metr nad podlahou.
Poznámka: Ujistěte se, že jsou veškeré spony
zabezpečující hadici důkladně utažené.
9 9
Sestavte čelní stěnu
4 × 42 dřevěný čep
1 odšroubujte 2­ST4 × 10
2 ST 4 × 42 dřevěný čep
dvířka myčky
Vložka ve tvaru T
Sériové Dekorativní
číslo panel
1
2
3
4
5
6
Poznámka:
Požadovaná výška čelní stěny se odvíjí od estetických požadavků
a schopnosti plynule otevírat a zavírat dvířka spotřebiče. Srovnání
naleznete v tabulce níže.
Zapojte vodovodní přípojku (studené vody)
Přívodní hadici studené vody připojte
k šroubové spojce o průměru 3/4 palce
a ujistěte se, že je pevně uchycena. Pokud
je přívodní potrubí nové nebo se dlouho
nepoužívalo, nechte chvíli proudit vodu, dokud
se zcela nevyčistí. V případě nedodržení
této zásady hrozí zanesení přívodní hadice
a poškození stroje.
Elektrické zapojení
Ujistěte se, že je elektrická zásuvka
kompatibilní s elektrickými parametry
spotřebiče. Součástí zásuvky musí
být zemnicí zdířka a zásuvka musí
odpovídat napětí 250 V / 10 A.
V opačném případě hrozí poškození
spotřebiče. Nezapojujte do zásuvky,
do které bude zapojena myčka, další
energeticky náročné spotřebiče.
3–7 kg
8 8 Vyrovnejte polohu spotřebiče
Přípustný náklon spotřebiče odpovídá 2 stupňům. Vyrovnejte polohu myčky
otáčením seřizovacích nožiček, které zvyšují nebo snižují polohu levé, resp.
pravé strany.
Držák odtokové hadice
dřezový sifon
+ +
Seřiďte přední nožičky
Odpadní
trubka
Min.: 40 mm m
Ovládací panel
Flexibilní panel 5–25 mm
Dekorativní panel
15 15
čelní stěna spotřebiče
Referenční rozměry
Čelní stěna spotřebiče
708 mm 75 mm
698 mm 85 mm
688 mm 95 mm
678 mm 105 mm
668 mm 115 mm
658 mm 125 mm
+ + - -
- -
+ +
- -
Seřiďte zadní nožičky
Připevnění myčky nádobí
1. Upevněte polohu myčky v kuchyňské lince utažením šroubů.
2. Vložte čtyři vložky do otvorů podle nákresu.
ST 4 × 26
vložka
Ujistěte se, že je myčka nádobí do kuchyňské linky zasunutá
rovnoměrně, a upevněte její polohu pomocí 4 dřevěných čepů
a samořezných šroubů ST 4 × 26.
