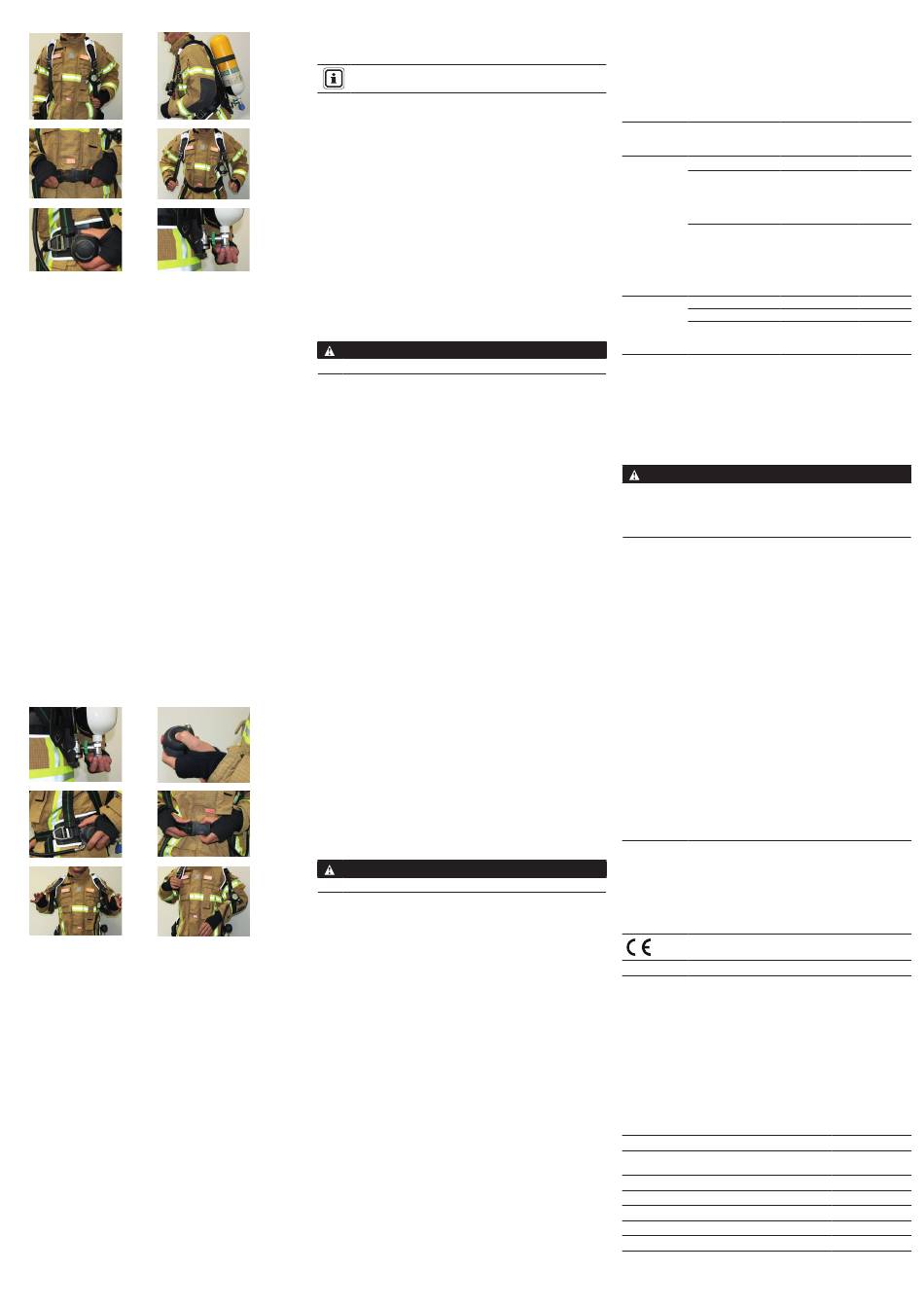

3.4 Vorgehensweise beim Anlegen des Pressluftatmers
1. 2.
4.
3.
5. 6.
1. Führen Sie den rechten Arm durch den rechten Schultergurt.
Führen Sie den linken Arm durch den linken Schultergurt.
a. Kontrollieren Sie die richtige Ausrichtung des Schultergurts.
2. Beugen Sie sich leicht nach vorne; der Tragegurt liegt auf dem Rücken.
Ziehen Sie die Schultergurte herunter, um den Pressluftatmer
vorzuspannen.
3. Befestigen Sie den Hüftgurt und ziehen Sie ihn mit den Leibgurt-
Zuglaschen fest, sodass er gut sitzt (Gurte „eXXtreme" und
„Advanced"). Beim „Basic"-Gurt der Grundausstattung ziehen Sie die
Leibgurt-Zuglaschen zur Seite hin fest.
a. Das Hauptgewicht des Pressluftatmers muss auf den Hüften liegen.
4. Richten Sie sich auf. Ziehen Sie den Schultergurt fest, indem Sie die
Zuglaschen des Schultergurts nach unten ziehen. Passen Sie den
Hüftgurt nötigenfalls an.
Befestigen Sie (gegebenenfalls) den Brustgurt.
5. Halten Sie den Lungenautomaten fest und drücken Sie auf
die seitlichen Tasten, um den Lungenautomaten aus der
Lungenautomatenaufnahme zu lösen.
6. Vergewissern Sie sich, dass der Lungenautomat ausgeschaltet ist,
bevor Sie das/die Flaschenventil(e) öffnen.
7. Greifen Sie nach hinten und öffnen Sie das/die Flaschenventil(e)
vollständig.
3.5 Während der Verwendung
Prüfen Sie regelmäßig während der Verwendung den Druck mithilfe
der auf der Brust angebrachten Druckanzeige. Wenn die Nadel an der
Druckanzeige den roten Bereich erreicht, gibt die primäre Niederdruck-
Warneinrichtung einen Alarm aus.
Die primäre Niederdruck-Warneinrichtung zeigt an, wenn der
Flaschendruck unter folgende Näherungswerte sinkt:
• 55 bar ±5 bar bei einem 300-bar-System
Kehren Sie sofort zu frischer Luft zurück, wenn:
• Der Pressluftatmer leerläuft (ohne Einatmung Luft bereitstellt).
• Die Warneinrichtung für zu niedrigen Druck ertönt.
• Wenn die Druckwarneinrichtung 35 % Flaschendruck anzeigt, kehren Sie
sofort zu frischer Luft zurück.
• Wenn der Luftstrom im Pressluftatmer abnimmt: Halten Sie sofort die
Entlüftung gedrückt. Kehren Sie sofort zu frischer Luft zurück.
3.6 Nach der Verwendung
1. 2.
4.
3.
5. 6.
1. Schließen Sie das/die Flaschenventil(e) vollständig.
2. Drücken Sie die Entlüftungstaste und machen Sie das System
drucklos.
3. Verstauen Sie den Lungenautomaten bei Nichtverwendung in der
Lungenautomatenaufnahme.
4. Um den Tragegurt und den Gurt zu entfernen, drücken Sie auf beide
Tasten der Hüftgurtschnalle.
5. Lösen Sie (gegebenenfalls) die Brustgurtschnalle, indem Sie beide
Tasten gleichzeitig drücken.
Um die Schultergurte zu lösen, heben Sie die Zuglaschen und ziehen
Sie sie nach außen vom Körper weg.
6. Führen Sie erst den linken Arm aus dem Schultergurt und entfernen
Sie dann den Gurt.
3.7 Druckluftflasche befestigen und entfernen
Entfernen der Flasche(n)
1. Legen Sie die Trageplatte des Pressluftatmers waagrecht mit der/den
Flasche(n) nach oben.
2. Stellen Sie sicher, dass kein Druck im System ist, bevor Sie eine
Flasche ersetzen.
a. Schließen Sie das/die Flaschenventil(e).
b. Drücken Sie die Entlüftungstaste des Lungenautomaten, bis keine
Luft mehr austritt.
3. Klappen Sie den Flaschenbandspanner am Flaschenhalteband nach
oben und lockern Sie so das Band.
4. Trennen der Flasche(n):
Gewindeanschluss:
• Schrauben Sie das Handrad von der Flaschenventilbaugruppe und/oder
vom T-Stück ab.
alphaCLICK-2-Anschluss:
• Drehen Sie das Handrad auf der Kupplungsseite erst im Uhrzeigersinn.
Beim Anschlag drücken Sie es nach unten in Richtung des
Druckminderers.
• Der Flaschenadapter löst sich aus der alphaCLICK-2-Kupplung.
Bei einem Austausch von Druckluftflaschen gleichen
Durchmessers braucht nur der Flaschenbandspanner geöffnet
zu werden.
5. Heben Sie die Druckluftflasche(n) am Ventil an und ziehen Sie sie aus
dem Flaschenhalteband heraus.
6. Schließen Sie das/die Hochdruckanschluss-Flaschenventil(e) mit der
Schutzkappe (bei alphaCLICK 2 nicht erforderlich).
Befestigung einer Flasche
1. Legen Sie die Trageplatte des Pressluftatmer waagrecht mit der
Flasche nach oben.
2. Schieben Sie die vollständig gefüllte Flasche in den Tragegurt.
3. Öffnen Sie den Flaschenbandspanner am Flaschenhalteband und
lösen Sie so die Spannung; ziehen Sie dann das Band (nötigenfalls)
aus.
4. Schieben Sie die Druckluftflasche mit dem Flaschenventil in Richtung
Druckminderer durch das Flaschenhalteband, sodass sie auf der
Flaschenaufnahme liegt.
Gewindeanschluss:
• Schrauben Sie das Flaschenventil an den Druckminderer. Stellen Sie
dazu nötigenfalls den Pressluftatmer mit Ventil nach oben senkrecht auf.
alphaCLICK-2-Anschluss:
• Richten Sie die Druckluftflasche mit alphaCLICK 2 axial zur Kupplung
aus und setzen Sie die alphaCLICK-2-Kupplung auf.
• Schließen Sie die Kupplung durch Zusammendrücken mit geringem
Kraftaufwand.
ACHTUNG!
Kupplungssystem keinesfalls gewaltsam zusammendrücken.
5. Ziehen Sie das Flaschenhalteband am freien Ende an.
6. Prüfen Sie die Position der Druckluftflasche und ziehen Sie sie
nötigenfalls fest.
7. Klappen Sie den Flaschenbandspanner nach unten, bis er einrastet.
Wenn die Spannung des Bandes beim Einklappen des
Flaschenbandspanners zu groß wird, stellen Sie die Länge des Bandes
am Flaschenbandspanner nach. Wenn die Spannung des Bandes zu
gering ist, stellen Sie die Länge des Bandes am Flaschenbandspanner
kürzer ein.
8. Befestigen Sie das Ende des Flaschenhaltebandes durch Verschieben
der kleinen Schnalle.
9. Öffnen Sie das Flaschenventil kurz und prüfen Sie, ob Luft entweicht.
Drehen Sie es nötigenfalls fest.
10. Prüfen Sie die Befestigung der Flasche, indem Sie eine Hand an die
Trageplatte legen und das Flaschenventil mit der anderen Hand halten.
Versuchen Sie, Flasche und Ventil nach unten aus dem Tragegurt zu
ziehen. Vergewissern Sie sich, dass das Band die Flasche sicher im
Tragegurt hält.
HINWEIS: Wenn sich die Flasche lose anfühlt, prüfen Sie, dass die
Verriegelung im richtigen Schlitz am Halteband eingerastet ist. Stellen Sie
sicher, dass die Verriegelung ganz angezogen ist. Verwenden Sie den
Pressluftatmer nicht, wenn die Flasche nicht sicher am Tragegurt befestigt
ist.
11. Richten Sie die Handradbaugruppe auf das Flaschenventil aus.
Gewindeanschluss:
• Bevor Sie das Gewindehandrad installieren, prüfen Sie, dass der
O-Ring in der Anschlussmutter des Handrads vorhanden, sauber
und unbeschädigt ist. Wenn der O-Ring beschädigt ist, muss er vor
Verwendung des Pressluftatmers ausgetauscht werden.
• Schrauben Sie das Handrad auf das Flaschengewinde. Das Handrad
muss handfest sitzen (ohne Werkzeug).
alphaCLICK-2-Anschluss:
• Prüfen Sie vor der Montage, ob das männliche und das weibliche Ende
der Kupplung sauber und unbeschädigt sind. Vergewissern Sie sich,
dass der Adapter am Flaschenventil dicht ist (Drehmoment 20 bis
30 Nm).
• Schrauben Sie nötigenfalls den alphaCLICK-2-Flaschenadapter
mit einem vorgegebenen Drehmoment von 20 bis 30 Nm in das
Flaschenventil.
• Drücken Sie die alphaCLICK-2-Kupplung auf den Flaschenventiladapter,
bis sie hörbar einrastet. Der Handgriff dreht sich schnell um ungefähr
45° gegen den Uhrzeigersinn und zeigt an, dass das Ventil am
Druckminderer angeschlossen ist.
• Halten Sie das Handrad fest und ziehen Sie daran, um sicherzustellen,
dass es gut befestigt ist.
Befestigung zweier Flaschen
ACHTUNG!
Kupplungssystem keinesfalls gewaltsam zusammendrücken.
1. Öffnen Sie den Flaschenbandspanner am Flaschenhalteband und
lösen Sie so die Spannung; ziehen Sie dann das Band (nötigenfalls)
aus.
2. Schieben Sie eine Druckluftflasche mit dem Flaschenventil in Richtung
T-Stück durch das Flaschenhalteband, sodass sie auf einer der
äußeren Auflagen liegt.
3. Schrauben Sie das Flaschenventil an das T-Stück.
4. Schieben Sie die zweite Druckluftflasche so durch das
Flaschenhalteband, dass das Flaschenventil zum T-Stück zeigt und auf
einer äußeren Auflage liegt.
5. Schrauben Sie das zweite Flaschenventil an das T-Stück.
• Bevor Sie die Gewindehandräder installieren, prüfen Sie, dass die
O-Ringe in der Anschlussmutter des Handrads am Druckminderer
und am T-Stück vorhanden, sauber und unbeschädigt sind. Wenn
die O-Ringe beschädigt sind, müssen sie vor Verwendung des
Pressluftatmers ausgetauscht werden.
• Schrauben Sie das Handrad auf das Flaschengewinde und das T-Stück.
Das Handrad muss handfest sitzen (ohne Werkzeug).
6. Richten Sie die Druckluftflaschen und das T-Stück aufeinander aus
und ziehen Sie nötigenfalls die Handräder wieder an.
7. Ziehen Sie das Flaschenhalteband am freien Ende an.
8. Prüfen Sie die Position der Druckluftflasche und ziehen Sie sie
nötigenfalls fest.
9. Klappen Sie den Flaschenbandspanner nach unten, bis er einrastet.
Wenn die Spannung des Bandes beim Einklappen des
Flaschenbandspanners zu groß wird, stellen Sie die Länge des Bandes
am Flaschenbandspanner nach. Wenn die Spannung des Bandes zu
gering ist, stellen Sie die Länge des Bandes am Flaschenbandspanner
kürzer ein.
10. Befestigen Sie das Ende des Flaschenhaltebandes durch Verschieben
der kleinen Schnalle.
11. Öffnen Sie die Flaschenventile kurz und prüfen Sie, ob an der
Verschraubung Luft abströmt, korrigieren Sie ggf. die Verschraubung.
12. Prüfen Sie die Befestigung der Flaschen, indem Sie eine Hand an
die Trageplatte legen und das Flaschenventile mit der anderen Hand
halten. Versuchen Sie, Flaschen und Ventile nach unten aus dem
Tragegurt zu ziehen. Vergewissern Sie sich, dass das Band die
Flasche sicher im Tragegurt hält.
HINWEIS: Wenn sich die Flaschen lose anfühlen, prüfen Sie, dass die
Verriegelung im richtigen Schlitz am Halteband eingerastet ist. Stellen
Sie sicher, dass die Verriegelung ganz angezogen ist. Verwenden Sie
den Pressluftatmer nicht, wenn die Flaschen nicht sicher am Tragegurt
befestigt sind.
4 Wartung und Pflege des Pressluftatmers
4.1 Wartungsfristen
Bauteil Durch- Vor dem Nach der
zuführende Einsatz Verwen-
Arbeit dung
Reinigung
Sicht-,
Funktions-
und X
Dichtheits-
prüfung
M1
Grund-
überholung
Reinigung
Schmieren
alphaCLICK-2-
Prüfung
Kupplung
durch X
Benutzer
* Geltende nationale Vorschriften sind zu beachten
** Bei häufig verwendeten Pressluftatmern empfiehlt MSA eine
Grundüberholung nach ca. 600 Stunden.
Dies entspricht z. B. 1200 halbstündigen Einsätzen.
*** Schmieren Sie die alphaCLICK-2-Kupplung spätestens nach je
500 Kupplungsvorgängen.
Siehe „Wartung alphaCLICK-2-Hochdruckkupplung".
5 Lagerung
WARNUNG!
Lassen Sie die Flasche NICHT fallen und vermeiden Sie Stöße gegen
das Ventilrad. Eine ungesicherte Druckluftflasche kann sich durch
ihren Druck in ein Geschoss verwandeln, selbst wenn das Ventil nur
leicht geöffnet ist. Unsachgemäße Verwendung kann zu schweren
Personenschäden oder zum Tod führen.
• Lagern Sie den Pressluftatmer oder Ersatzflaschen nicht innerhalb oder
in der Nähe eines Bereichs, in dem der Pressluftatmer Stoffen oder
Umgebungsbedingungen ausgesetzt sein kann, die möglicherweise Teile
des Pressluftatmers angreifen und dazu führen, dass der Pressluftatmer
nicht wie vorgesehen und zugelassen funktioniert.
• Achten Sie vor der Lagerung des Pressluftatmers in einem
Löschfahrzeugsitz darauf, dass Pressluftatmer und Sitz sich nicht
beeinträchtigen. Stellen Sie sicher, dass der Pressluftatmer und die
Flasche leicht und ohne Beschädigung von Bauteilen entfernt werden
können.
• Lagern Sie den Pressluftatmer nicht über längere Zeiträume mit
(gegebenenfalls) in den elektronischen Bauteilen installierten Batterien,
sofern der Pressluftatmer nicht für den Betrieb vorgesehen ist. Wenn der
Pressluftatmer in Betrieb ist, sorgen Sie dafür, dass (gegebenenfalls) die
Batterien in den elektronischen Bauteilen ausreichend geladen sind.
• Lagern Sie den Pressluftatmer nicht mit leerer oder teilweise gefüllter
Flasche. Installieren Sie immer eine vollständig gefüllte Flasche, sodass
der Pressluftatmer verwendungsbereit ist.
• Sorgen Sie dafür, dass der gesamte Pressluftatmer sauber und trocken
ist.
• Stellen Sie sicher, dass der Pressluftatmergurt und die Einstellbänder
an der Kopfbänderung der Vollmaske voll ausgezogen sind. Legen Sie
den gesamten Pressluftatmer in den Aufbewahrungskoffer oder an einen
geeigneten Aufbewahrungsort, sodass er im Notfall leicht aufzufinden ist.
• Entfernen Sie vor längerer Lagerung des Pressluftatmers
(gegebenenfalls) alle Batterien aus allen elektronischen Bauteilen und
Gehäusen, um Batteriekorrosion zu vermeiden. Lagern Sie die Geräte
an einem kühlen, trockenen Ort.
6 Zertifizierung
6.1 Gesamtes Gerät
Zulassungen Der Pressluftatmer entspricht der Verordnung (EU)
2016/425 und der Richtlinie 2014/34/EG. Es handelt
sich um einen Pressluftatmer (Behältergerät mit
Druckluft) nach EN 137:2006, Typ 2.
Die Funktion der elektronischen Bauteile wurde bei
der Zertifizierung nach der Verordnung (EU) 2016/425
nicht bewertet, da auch bei einem vollständigen Ausfall
aller elektronischen Bauteile der Atemschutz des MSA
M1 unverändert bleibt.
0158
DEKRA Dinnendahlstraße 9,44809 Bochum, Deutschland
Die Konformitätserklärung ist unter folgendem Link abrufbar:
https://MSAsafety.com/DoC
6.2 Kennzeichnung
ATEX-Kennzeichnung für den Einsatz in explosionsgefährdeten Bereichen
siehe Gebrauchsanleitung des modularen Pressluftatmersystems M1
Vollmaske: Siehe Gebrauchsanleitung zur Vollmaske und zur Masken-
Helm-Kombination. Die ATEX-Klasse anderer mit diesem Gerät
verwendeter Ausrüstungsteile muss ebenfalls berücksichtigt werden. Die
niedrigste Klasse gibt den Ausschlag.
7 Bestellangaben
Für dieses Produkt wurden die Bestellnummern durch einen ATO-Code
(Assemble To Order) ersetzt. Siehe Gebrauchsanleitung des modularen
Pressluftatmersystems M1.
Gebrauchsanleitung
Gebrauchsanleitung modulares
Pressluftatmersystem M1
Gebrauchsanleitung M1-Lungenautomat
Gebrauchsanleitung G1-Atemanschluss
Gebrauchsanleitung alphaBELT
Gebrauchsanleitung SingleLine SCOUT
Gebrauchsanleitung Vollmasken 3S und Ultra Elite
Siehe MSAsafety.com.
Jährlich Alle 120
Monate*
X X
X X
X
oder
nach 600
Stunden
aktiver
Verwen-
dung**
X
X***
Teilenummer
10195758
10190261
10161150
10156929
10186539
10126346
