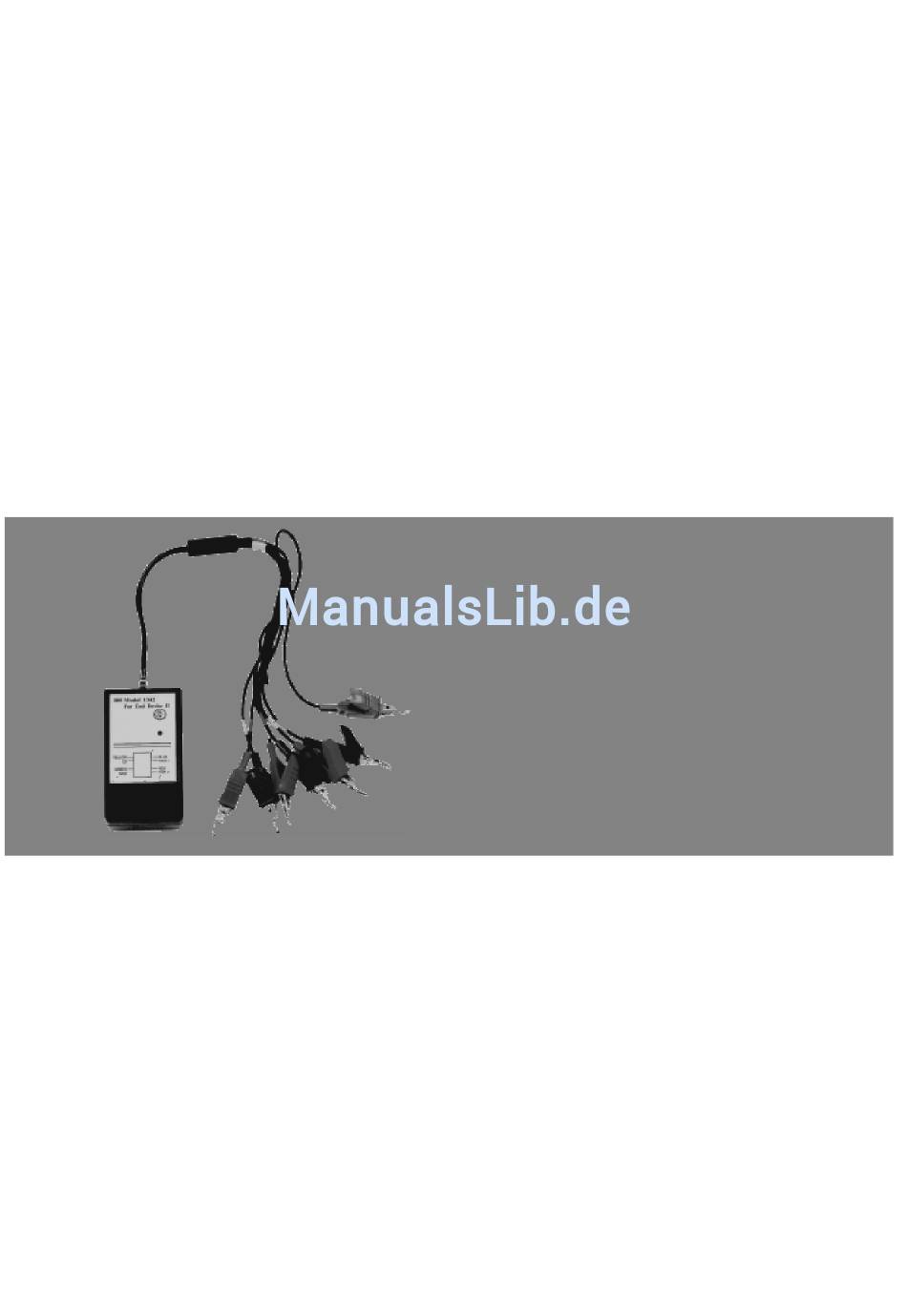

Installation / Inbetriebnahme des 1.1 Bestimmungsgemäße Verwendung Das 3M™ 1342 Far End Device II (FED II) wird in Zusammenhang (als Zubehör) mit dem 3M™ Multifunkti- onsgerät Dynatel™ 965 DSP be- nutzt. Es ermöglicht einen fernge- steuerten Messabschluss der zu prü-...
2 Sicherheitshinweise Warnung vor gefährlicher elektrischer Spannung An den Anschlussklemmen des Telekommunikationsnetzes bzw. an den zu prüfenden Kupfer-Adernpaaren können gefährliche Spannungen (z.B. Fernspeisespannung) auftreten. Bei Span- nungen über 30 V AC, 42 V AC-Spitze oder 60 V DC besteht Stromschlaggefahr. Führen Sie daher alle Arbeiten mit großer Vorsicht durch.
Seite 4
Entsorgung / Recycling Dieses Gerät sowie die Batterie müssen am Ende Ihrer Lebens- dauer nach den geltenden Gesetzen und lokalen Vorschriften ent- sorgt bzw. recycled werden. Anfallendes Transport- und Verpa- ckungsmaterial kann dem örtlichen Recycling zugeführt werden. Hinweise zu Batterien: Behandeln Sie Batterien immer mit Sorgfalt und verwenden Sie diese entsprechend den Vorschriften.
3 Einführung Als perfekter Begleiter des 3M™ Mul- Der FED II wird vom 965DSP aus der tifunktionsgeräts Dynatel™ 965DSP, Ferne eingeschaltet, reagiert ermöglicht das 3M™ 1342 Far End Messanforderungen, sendet Töne auf Device II (FED II) einen ferngesteu- dem angeschaltetem Adernpaar oder...
4 Inbetriebnahme Das FED II kann entweder manuell Sie können das FED II im ID-Modus oder automatisch vom 965DSP aus auch für Durchgangsprüfungen ver- gesteuert (aus der Ferne) einge- wenden. Ist der Widerstand zwischen schaltet werden. der roten und schwarzen Klemme (=Adernpaar eins) geringer als 800 Zum Ein- oder Ausschalten drücken Ohm, so wird dies durch ein akusti-...
6 Batteriewechsel Auf der Rückseite des FED II befindet sich die Batterieklappe. Um die Batte- rie zu wechseln lösen Sie die Schrau- be, die sich unterhalb des Aufklebers befindet. Nehmen Sie nun die Batte- rieklappe nach oben ab. Nun können Sie die Batterie erneuern.
Seite 8
Wichtige Information Alle Fragen einer Gewährleistungshaftung für dieses Produkt regeln sich nach unseren Ver- kaufsbedingungen, sofern nicht gesetzliche Vorschriften etwas anderes vorsehen. 3M und Dynatel sind eingetragene Warenzei- chen der 3M Company. 3M Deutschland GmbH Telekommunikations-Produkte Carl-Schurz-Str. 1 · 41453 Neuss Tel.: ++49 (0)2131 / 14-5999...
