- che si è nella modalità programmazione se
lampeggia velocemente.
Pulsante comunicazione
9
abilitare la comunicazione fonica dopo aver
ricevuto una chiamata da posto esterno. La
comunicazione si può chiudere premendo nuo-
vamente il pulsante o alla fine della
temporizzazione del videocitofono o dell'im-
pianto.
Pulsanti 1, 2, 3, 4, 5 e 6 per servizi vari.
10
Pulsante apriporta
. Permette di azionare
11
la serratura elettrica con videocitofono acceso.
Led arancione. Segnalazione di porta aperta
12
od altri servizi. Per avere questa indicazione
occorre che nell'impianto sia presente uno o
più attuatori art.2281 opportunamente pro-
grammati.
Schermo LCD a colori da 3,5".
13
Regolazione colore
.
14
Regolazione del contrasto
15
Regolazione amplificazione del microfono
16
.
Regolazione sensibilità del microfono
17

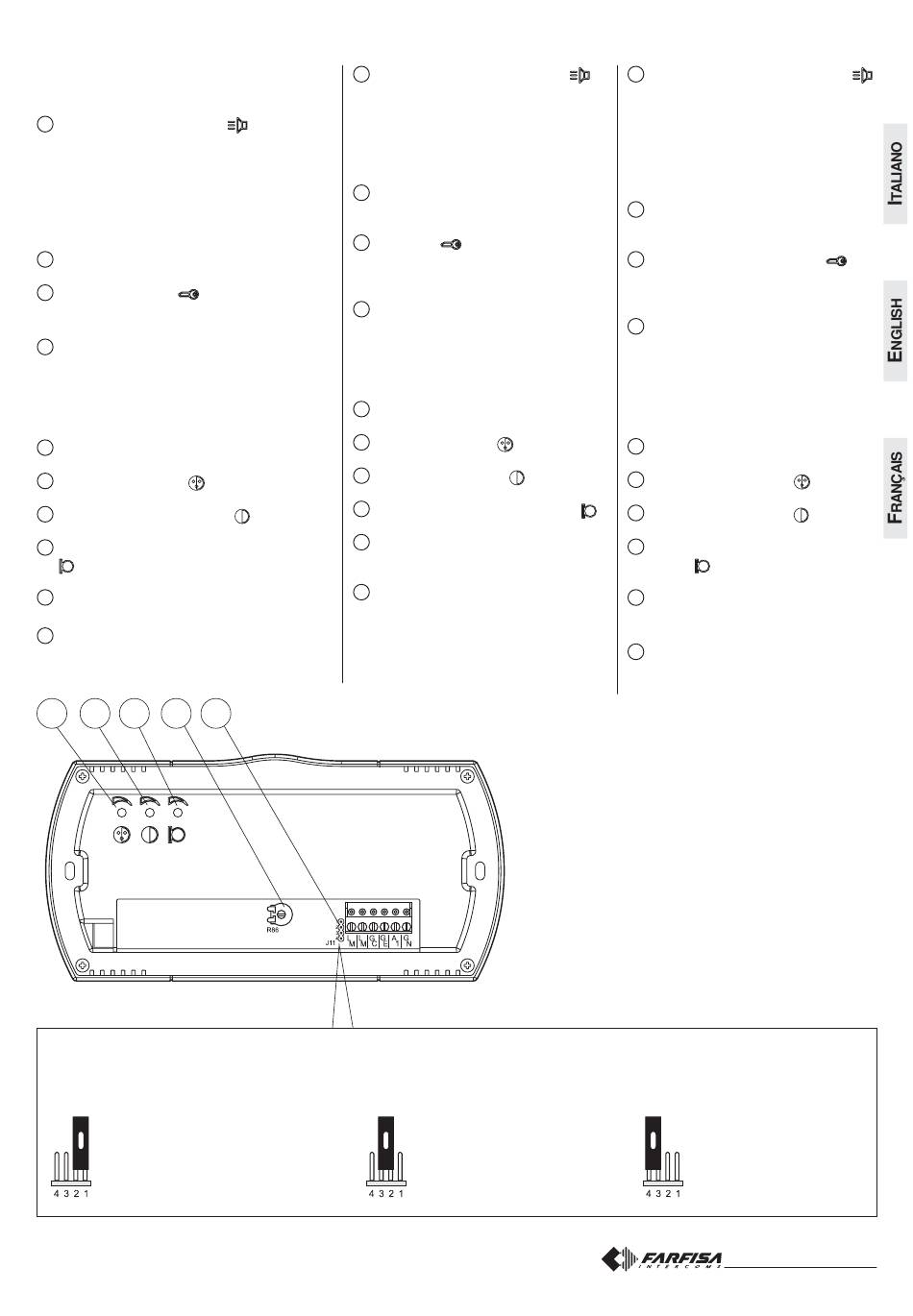

Ponticello per adattamento impedenza del
18
segnale video
.
(J11)
14
15
16
17
18
J11
Ponticello per adattare l'impedenza di chiusura linea
Jumper to select impedance termination line
Pontet pour sélection impédance de fermeture ligne
1-2 chiusura 100Ω Ω Ω Ω Ω (di fabbrica)
termination 100 Ω Ω Ω Ω Ω (default)
fermeture 100Ω Ω Ω Ω Ω (de série)
Audio communication button
9
allows to enable the audio communica-
tion with the door station. The audio
. Permette di
communication is end pressing again
the button or if the communication time
expires.
Buttons 1, 2, 3,4,5 and 6 are available
10
for supplementary services.
Door lock
11
ate the electric door lock with the
videointercom ON.
Orange LED. Signalling for "main door
12
left open" or other services. To achieve
this feature it is necessary to have on
the installation one or more actuators
art. 2281 properly connected.
3.5" Colour LCD Display.
13
Colour adjustment
14
Contrast adjustment
15
Microphone volume adjustment
16
.
Microphone sensitivity adjustment
17
(R86)
.
Jumper to select the matching imped-
18
.
(R86)
ance of the video signal
2-3 chiusura 15Ω Ω Ω Ω Ω
. It
button. It allows to actu-
.
.
.
(J11)
.
termination 15 Ω Ω Ω Ω Ω
fermeture 15Ω Ω Ω Ω Ω
Bouton-poussoir communication
9
Permet d'activer la communication audio
après l'appel depuis le poste de rue. On
coupe la conversation soit en appuyant
de nouveau sur ce bouton-poussoir,
soit à la fin de la temporisation interne
ou de l'installation.
Boutons-poussoirs 1, 2, 3, 4, 5 et 6 pour
10
services divers.
Bouton-poussoir ouvre-porte
11
met de activer la gâche électrique avec
le vidéophone allumé.
Led orange. Signalisation de porte
12
ouverte ou services divers. Pour que
cette indication fonctionne, l'installation
doit être dotée d'un ou de plusieurs
activateurs art. 2281 programmés à cet
effet.
Écran LCD couleurs de 3,5".
13
Réglage de la couleur
14
Réglage du contraste
15
Réglage de l'amplification du micro-
16
phone
.
Réglage de la sensibilité du micro-
17
phone
.
(R86)
Pontet pour adapter l'impédance du
18
signal vidéo
.
(J11)
3-4 linea aperta
open line
ligne ouverte
Mi 2419
.
Per-
.
.
.
