Erforderliche Hardware-Einstellungen
Einstellen der SA-Bus-Adresse
Mit dem 8-fach Dipschalter wird an jedem Modul eine auf dem SA-Bus nur einmalig vorkommende
Adresse eingestellt. Die voreingestellte Adresse 255 ist auf jeden Fall zu ändern.
Stellen Sie für die JDB- und JAB-Module sowie alle anderen am Bus angeschlossenen Slave-Geräte
aufeinanderfolgende Adressen ein, beginnend mit 128 bis 254.
Der Dipschalter zum Einstellen der Adresse befindet sich vorne am JDB8010. Die Adresse wird binär-
codiert dargestellt und errechnet sich als Summe der auf ON gestellten Wertigkeiten. Beispiel: Wenn der
zweite (2), der fünfte (16) und der achte (128) DIP-Schalter auf ON stehen, dann ist die Bus-Adresse des
Gerätes 146 (2 + 16 + 128 = 146). Siehe Abb. 2.
Tabelle 4: FC-/SA-Bus Adress-Übersicht
Adresse
Beschreibung
0
Reserviert für übergeordneten Controller.
Reserviert (z.B. für lokales Display des NCE, fix auf
1-3
Adresse 3).
Unzulässige Adressen für Romutec I/O Module –
Reserviert für Field Equipment Controller (FEC) und
4-127
Metasys®-IOM-Module (als Master devices).
NCE = fix auf Adresse 4
Gültiger Adress-Bereich für Romutec I/O-Module
128-254
(als Slave devices).
255
Voreingestellte Adresse - muss geändert werden.
Bus-Terminierung und Auswahl Betrieb mit oder ohne Türmodul
Mit dem 4-fach Dipschalter (Abb. 3) wird ausgewählt, ob ein Türmodul am Hutschienenmodul betrieben
werden soll. Außerdem kann damit der SA-Bus terminiert werden. Die gültigen einstellbaren Werte sind in
der Tabelle 5 dargestellt.
Dips 1...3: Terminierung
Falls mehrere Geräte am SA-Bus betrieben werden und sich das JDB8010 am Ende des Busses
befindet, sollten Sie den Bus durch das Setzen des End-of-Line-(EOL-)Schalters terminieren. Dabei
werden Abschlusswiderstände auf den Bus geschaltet, die Reflexionen am Leitungsende verhindern. Die
ab Werk voreingestellte Position ist OFF (nicht terminiert), wie in Abb. 3 dargestellt. Falls Sie das
JDB8010 Modul terminieren, dann bringen Sie alle drei EOL-Schalter in die ON-Position.
Wichtig: Entweder alle Schalter 1 ... 3 befinden sich in der ON-Position oder keiner. Siehe Abb. 3.
Dip 4: Betrieb mit oder ohne Türmodul
Für den Betrieb eines Türmoduls JDB8020 (oder JDB8040) am Hutschienenmodul JDB8010 ist der vierte
DIP-Schalter auf ON zu setzen, anderenfalls wird das JDB8010 das Türmodul ignorieren und sich so
verhalten, als wäre kein Türmodul vorhanden. Ist der DIP-Schalter 4 auf ON gesetzt und kein Türmodul
angeschlossen, meldet das Hutschienenmodul einen Fehler (rote LED blinkt).
Tabelle 5: Werte-Übersicht für
Terminierung und Türmodul-Betrieb
Wert
Beschreibung
0
nicht terminiert, ohne Türmodul
1-6
ungültige Einstellung
7
terminiert, ohne Türmodul
8
nicht terminiert, mit Türmodul
9-14
ungültige Einstellung
15
terminiert, mit Türmodul
Anleitung JDB8030 DE_2.1
Seite 5

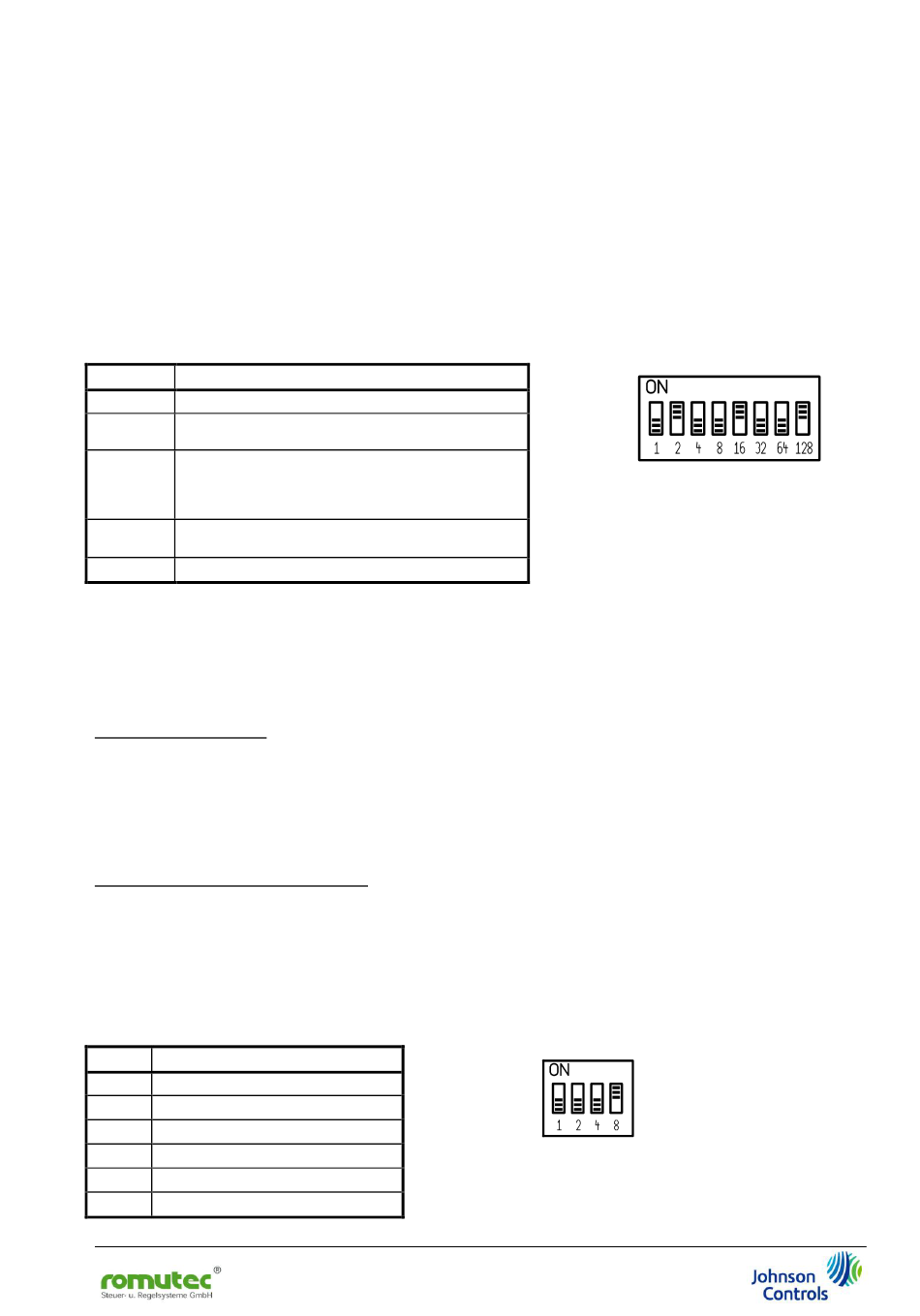

Abb. 2:
Einstellen der Bus-Adresse
Abb. 3:
Einstellung der Bus-Terminierung
und Auswahl Türmodul-Betrieb
