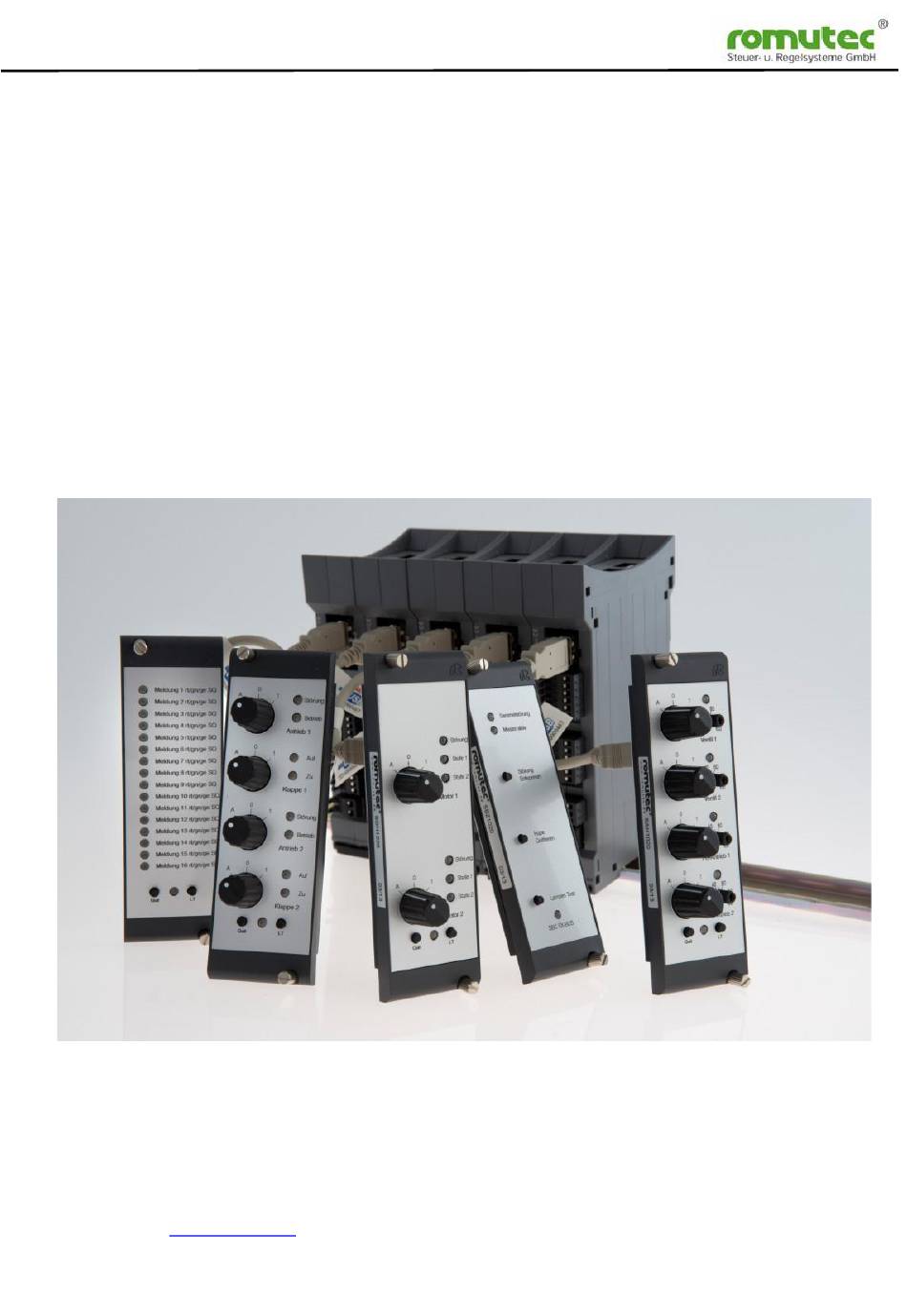

Original-Betriebsanleitung
Lokale Vorrangbedien-/Anzeigeeinrichtung
zum Einsatz in Anlagen der Gebäudeautomatisierung
nach DIN EN ISO 16484 / VDI 3814
und
MOD-Bus RTU Anbindung
TÜREINBAUSYSTEM
MX-BUStec
romutec®
Steuer- u. Regelsysteme GmbH
Jochsberger Straße 39
D-91592 Buch am Wald
Telefon: +49 (0) 98 67/ 97 90-0
Telefax: +49 (0) 98 67/ 97 90-90
E-Mail:
info@romutec.de
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Romutec MX-BUStec

  • Seite 1 Lokale Vorrangbedien-/Anzeigeeinrichtung zum Einsatz in Anlagen der Gebäudeautomatisierung nach DIN EN ISO 16484 / VDI 3814 MOD-Bus RTU Anbindung TÜREINBAUSYSTEM MX-BUStec romutec® Steuer- u. Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald Telefon: +49 (0) 98 67/ 97 90-0...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Merkmale und Vorteile von MX-BUStec ...................... 3 2. Hinweise zur Bedienungsanleitung ......................4 2.1 Zielgruppe(n) und Personalqualifikation ....................4 2.2 Aufbewahrung der Betriebsanleitung ..................... 4 3. Grundlegende Sicherheitshinweise ......................4 3.1 Bestimmungsgemäßer Gebrauch ......................4 3.2 Schutz von Personen ..........................5 3.2.1 Transportieren und Aufstellen ......................
  • Seite 3: Merkmale Und Vorteile Von Mx-Bustec

    Anschluss direkt an den MOD-BUS RTU als Slave Geräte • Aufschaltung erfolgt über RS485 Schnittstelle (nach EIA485). • Die romutec® Handbedienebene mit Notfunktion arbeitet als Slavegerät zu allen SPS oder DDC Systemen die, die MODBus-Master Funktion übernehmen können. Die Programmierung erfolgt über die jeweilige Programmierumgebung des Mastersystems. Copyright ©...
  • Seite 4: Hinweise Zur Bedienungsanleitung

    Bevor Sie Ihr Gerät benutzen, sollten Sie die folgenden Sicherheitshinweise sorgfältig lesen. Dies gilt auch, falls zu einem späteren Zeitpunkt Fragen auftreten sollten. 3.1 Bestimmungsgemäßer Gebrauch MX-BUStec ist eine Lokale Vorrangbedien-/Anzeigeeinrichtung nach DIN EN ISO 16484 zur Anbindung an eine DDC mit Modbus-Schnittstelle. Bestimmungsgemäßer Gebrauch ist die Ansteuerung von Aktoren der Heizungs-, Lüftungs- und Klimatechnik von Gebäuden, also Heizungspumpen, Lüfter, Ventile, Lüftungsklappen etc.
  • Seite 5: Schutz Von Personen

    Berührung beschädigt werden können. Wenden Sie sich bei Problemen grundsätzlich an den Hersteller. Rev 15.02.2021 V1.1.2 - Seite 5 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 6: Systembeschreibung

    4. Systembeschreibung MX-BUStec ist eine romutec®-Handbedienebene mit Notfunktion in 19“- Einbautechnik. Diese besteht aus den abgesetzten I-/O-Modulen auf der Hutschiene (Rail) und den 19“-Modulen (Front), die in einem Trägerrahmen in die Schaltschranktüre eingebaut werden. Die Anbindung an die MODBus Master Geräte erfolgt über eine RS485 Verbindung.
  • Seite 7: Konfiguration

    Mit dem EoL Switch (Dips 1 und 2) kann der Bus aktiv terminiert werden. Alternativ kann der Bus auch mit einem 120 Ohm-Widerstand abgeschlossen werden. Rev 15.02.2021 V1.1.2 - Seite 7 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 8 Verbindung von der Hutschiene zum Türeinbaumodul über ein USB Kabel AB Verkabelung zur Steuerungsseite Ausgänge Rev 15.02.2021 V1.1.2 - Seite 8 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 9: Busanbindung An Modbus Master Geräte

    Bei Fragen sehen Sie im Handbuch nach oder wenden sich direkt an den Hersteller des Gerätes. 5.2.2 Klemmenbelegung für den MODBus RTU (RS485) Anschluss Die Klemmenbelegung für die Busanbindung der Geräteserie MX-BUStec an die MODBus Master Geräte ist für alle Modultypen folgendermaßen:...
  • Seite 10: Konfigurations-Register

    Rückschaltzeit eingestellt werden. Die Register-Adressen sowie die Standard-Einstellungen sind der Register-Beschreibung des Moduls MDH1210/1230 zu entnehmen. Rev 15.02.2021 V1.1.2 - Seite 10 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 11: Beschreibung Der Module Mit Modbus-Anbindung

    LED 7 (gelb) Ein Masters, da für mindestens 5 Sekunden kein Telegramm empfangen wurde Rev 15.02.2021 V1.1.2 - Seite 11 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 12 COM 15 und COM 16 sind intern verbunden. Busanschluss MBZ1010 Net B (+) oder D Net A (–) oder /D Rev 15.02.2021 V1.1.2 - Seite 12 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 13: Lampen-Melde-Modul Mlm1030 (Digitale Eingangs-Baugruppe)

    Master, Montage, Anschluss an den Bus etc.) sind die allgemeinen Hinweise im Kapitel Konfiguration zu beachten. Wichtige technische Daten: Spannungsversorgung: +24 V DC Anschluss über Klemmen Rev 15.02.2021 V1.1.2 - Seite 13 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 14 COM x5 und COM x6 sind intern jeweils verbunden. MLM1010 Busanschluss Net B (+) oder D Net A (–) oder /D Rev 15.02.2021 V1.1.2 - Seite 14 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 15: Motorsteuerkarte Mdh1030 (Digitale Ein-/Ausgangs-Baugruppe)

    Nennlast (Resistiv) 2,5 A / 250 VAC bzw. 5 A / 30 VDC Induktive Lasten sind zu entstören Rev 15.02.2021 V1.1.2 - Seite 15 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 16 COM x7 und COM x8 sind intern jeweils verbunden. Busanschluss Net B (+) oder D Net A (–) oder /D MDH1010 Rev 15.02.2021 V1.1.2 - Seite 16 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 17: Motorsteuerkarte Mdh1230 (Digitale Ein-/Ausgangs-Baugruppe)

    Nennlast (Resistiv) 2,5 A / 250 VAC bzw. 5 A / 30 VDC Induktive Lasten sind zu entstören Rev 15.02.2021 V1.1.2 - Seite 17 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 18 COM x7 und COM x8 sind intern jeweils verbunden. Busanschluss Net B (+) oder D Net A (–) oder /D MDH1210 Rev 15.02.2021 V1.1.2 - Seite 18 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 19: Analoggeberkarte Mah1030

    10 mA (kurzschlussfest) Auflösung AO 8 Bit Linearitätsfehler < +/- 2% Auflösung AI 10 Bit Rev 15.02.2021 V1.1.2 - Seite 19 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 20 Hilfe der Dipschalter für den jeweiligen Eingang der dafür vorgesehene Shunt-Widerstand einzuschalten. Rev 15.02.2021 V1.1.2 - Seite 20 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 21: Zubehör

    7.1 Beschriftung 7.1.1 Allgemeines Die Beschriftung der romutec®-Steuerkarten erfolgt mittels selbstklebenden Resopalen, die entsprechend den Vorgaben der Kunden mit einer Laserbeschriftungssystem graviert werden. Soll die Beschriftung eines Moduls einmal geändert werden, so kann jederzeit ein neues Schild nachbestellt werden, welches an Stelle des alten angebracht wird.
  • Seite 22: Baugruppenträger

    7.2 Baugruppenträger Die Baugruppenträger werden zum Einbau von 6 bis zu 12 Stück romutec®-Steuerkarten verwendet. Sie sind mit 4 Schrauben M6 Type FKSM 6 in der Schaltschranktür zu befestigen. Die Abmessungen sind aus den Zeichnung und Datenblättern der Baugruppenträger zu entnehmen.
  • Seite 23: Leerplatzabdeckungen Rla8000

    24V DC 125,5 125,2 1,291 kg RTSNL480-24 230V AC 24V DC 227,0 125,2 2,500 kg Rev 15.02.2021 V1.1.2 - Seite 23 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 24: Anhang

    IP 20, durch Abdeckung mit Sichtfenster RTR40xx bis IP 54 Abmessungen (genaue Maße siehe Tabelle Anhang Rev 15.02.2021 V1.1.2 - Seite 24 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 25: Maße Und Gewichte

    40,5 MDH1020 40,5 MDH1220 40,5 MAH1020 40,5 Alle Maße in mm, Gewicht in Gramm Rev 15.02.2021 V1.1.2 - Seite 25 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 26: C-1: Anschlussplan Mbz1010

    C-1: Anschlussplan MBZ1010 Rev 15.02.2021 V1.1.2 - Seite 26 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 27: C-2: Anschlussplan Mlm1010

    C-2: Anschlussplan MLM1010 Rev 15.02.2021 V1.1.2 - Seite 27 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 28: C-3: Anschlussplan Mdh1010

    C-3: Anschlussplan MDH1010 Rev 15.02.2021 V1.1.2 - Seite 28 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 29: C-4: Anschlussplan Mdh1210

    C-4: Anschlussplan MDH1210 Rev 15.02.2021 V1.1.2 - Seite 29 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 30: C-5: Anschlussplan Mah1010

    C-5: Anschlussplan MAH1010 Rev 15.02.2021 V1.1.2 - Seite 30 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 31: Typenübersicht

    Analogausgangsmodul zum Steuern von vier 0…10 Volt-Signalen, Set MAH1030 bestehend aus MAH1010 und MAH1020, inkl. USB-Kabel 3m Rev 15.02.2021 V1.1.2 - Seite 31 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 32: Adressenübersicht

    32 - 47 MDH1220 MDH1230 MAH1010 0 - 15 48 - 63 MAH1020 MAH1030 Adressberechnung: Rev 15.02.2021 V1.1.2 - Seite 32 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 33: Klemmenbelegung

    F) Klemmenbelegung Rev 15.02.2021 V1.1.2 - Seite 33 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 34: Beschreibung Der Register

    Nur LED7 über Klemme angesteuert, andere via Bus 00 00 0C 00 Nur LED8 über Klemme angesteuert, andere via Bus Rev 15.02.2021 V1.1.2 - Seite 34 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 35: Störmeldungsspeicher Konfigurieren

    DI LED 5 aktive Meldung xx xx xx 08 DI LED 7 aktive Meldung Rev 15.02.2021 V1.1.2 - Seite 35 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 36: Betriebsart-Vorwahl Für Die Folgeausgänge

    Ansteuerung Relais 3 abhängig von DI Auto 3 00 08 Ansteuerung Relais 4 abhängig von DI Auto 4 Rev 15.02.2021 V1.1.2 - Seite 36 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 37: Relais-Ansteuerung Über Modbus

    Die Ansteuerung mehrerer LEDs erfolgt durch Überlagerung der Bits (logisches ODER). R51/R51+ ist vorher entsprechend zu konfigurieren. Rev 15.02.2021 V1.1.2 - Seite 37 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 38: Digitaleingänge Invertieren

    00 80 Schalter 2 Automatik 01 00 Schalter 1 AUS 02 00 Schalter 1 Automatik Rev 15.02.2021 V1.1.2 - Seite 38 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 39: G2) Mdh1210 (Schalter- Und Meldemodul 2X Zweistufig)

    00 00 00 01 LED4 über Klemme angesteuert → Grün 00 00 00 02 Rev 15.02.2021 V1.1.2 - Seite 39 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 40: Digitaleingänge 1+4, Neuwertmeldung, Quittierung, Aktive Meldungen

    Ansteuerung Folgeausgang 3 abhängig von DIs 00 08 Ansteuerung Folgeausgang 4 abhängig von DIs Rev 15.02.2021 V1.1.2 - Seite 40 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 41 Die Ansteuerung mehrerer Folgeausgänge erfolgt durch Überlagerung der Bits (logisches ODER). R53 ist vorher entsprechend zu konfigurieren. Rev 15.02.2021 V1.1.2 - Seite 41 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 42 DI 11 (Störmeldung Antrieb 2) DI 12 („Extern AUS“ Antrieb 2) 00 00 02 00 Rev 15.02.2021 V1.1.2 - Seite 42 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 43: Hoch- Und Rückschaltzeiten Der Antriebe

    R1001 5000 (ms) Rückschaltzeit Stufe 2 → Stufe 1 (Antrieb 2) R1011 8000 (ms) Rev 15.02.2021 V1.1.2 - Seite 43 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 44: G3) Mlm1010 (Lampen-Meldemodul 16 Di)

    Nur LED15 über Klemme angesteuert, andere via Bus 00 00 C0 00 Nur LED16 über Klemme angesteuert, andere via Bus Rev 15.02.2021 V1.1.2 - Seite 44 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 45 DI LED15 mit Störspeicher, LED blinkt bis Quittierung 80 00 DI LED16 mit Störspeicher, LED blinkt bis Quittierung Rev 15.02.2021 V1.1.2 - Seite 45 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 46: Digitaleingänge 1..8, Neuwertmeldung, Quittierung, Aktive Meldungen

    40 DI 15 aktive Meldung xx xx xx 80 DI 16 aktive Meldung Rev 15.02.2021 V1.1.2 - Seite 46 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 47 Die Ansteuerung mehrerer Folgeausgänge erfolgt durch Überlagerung der Bits (logisches ODER). R53 ist vorher entsprechend zu konfigurieren. Rev 15.02.2021 V1.1.2 - Seite 47 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 48 Die Ansteuerung mehrerer LEDs erfolgt durch Überlagerung der Bits (logisches ODER). R51/R51+ ist vorher entsprechend zu konfigurieren. Rev 15.02.2021 V1.1.2 - Seite 48 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 49 Abfrage der Taster am Frontmodul Werte (Hex) Taster links („Quittieren“) 00 01 Taster rechts („Lampentest“) 00 02 Rev 15.02.2021 V1.1.2 - Seite 49 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 50: G4) Mah1010 (Analogausgangs-Modul 4X 0..10 Volt

    00 00 (derzeit noch keine Einstellmöglichkeiten, da Ansteuerung der Folgeausgänge nur über MODBus-Befehl möglich) Rev 15.02.2021 V1.1.2 - Seite 50 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 51 Ist-Wert Analog-Ausgang AO1 R811 Ist-Wert Analog-Ausgang AO2 R812 Ist-Wert Analog-Ausgang AO3 R813 Ist-Wert Analog-Ausgang AO4 Rev 15.02.2021 V1.1.2 - Seite 51 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 52: Auswahl Fühlertyp Am Analog-Eingang

    LED, Farbe Grün, in Hell-/Dunkelschaltung ≠ 00 01 LED, Farbe Grün-Orange-Rot, je nach Spannung Rev 15.02.2021 V1.1.2 - Seite 52 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 53: G5) Mbz1010 (Lampentest-Modul Inkl. Hupen- Und Resetfunktion)

    Relais 1…3 in Abhängigkeit von den DI1…3 angesteuert (und das Reset-Relais zusätzlich vom Reset-Taster auf dem Türmodul) Rev 15.02.2021 V1.1.2 - Seite 53 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 54 00 01 Taster mitte („Hupe quittieren“) betätigt 00 02 Taster oben („Entsperren/Reset“) betätigt 00 04 Rev 15.02.2021 V1.1.2 - Seite 54 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 55: G6) Register, Die In Jedem Modul Vorhanden Sind

    00 02 Türmodul Typ inkompatibel zu Railmodul 00 04 Türmodul deaktiviert (über Register R8) Rev 15.02.2021 V1.1.2 - Seite 55 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
  • Seite 56: Befehl An Das Modul Senden

    Mit diesem Register kann die Version der enthaltenen Firmware (Dez/Hex) über den Bus ausgelesen werden. Rev 15.02.2021 V1.1.2 - Seite 56 von 56 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Straße 39 D-91592 Buch am Wald www.romutec.de Technische Änderungen vorbehalten...
