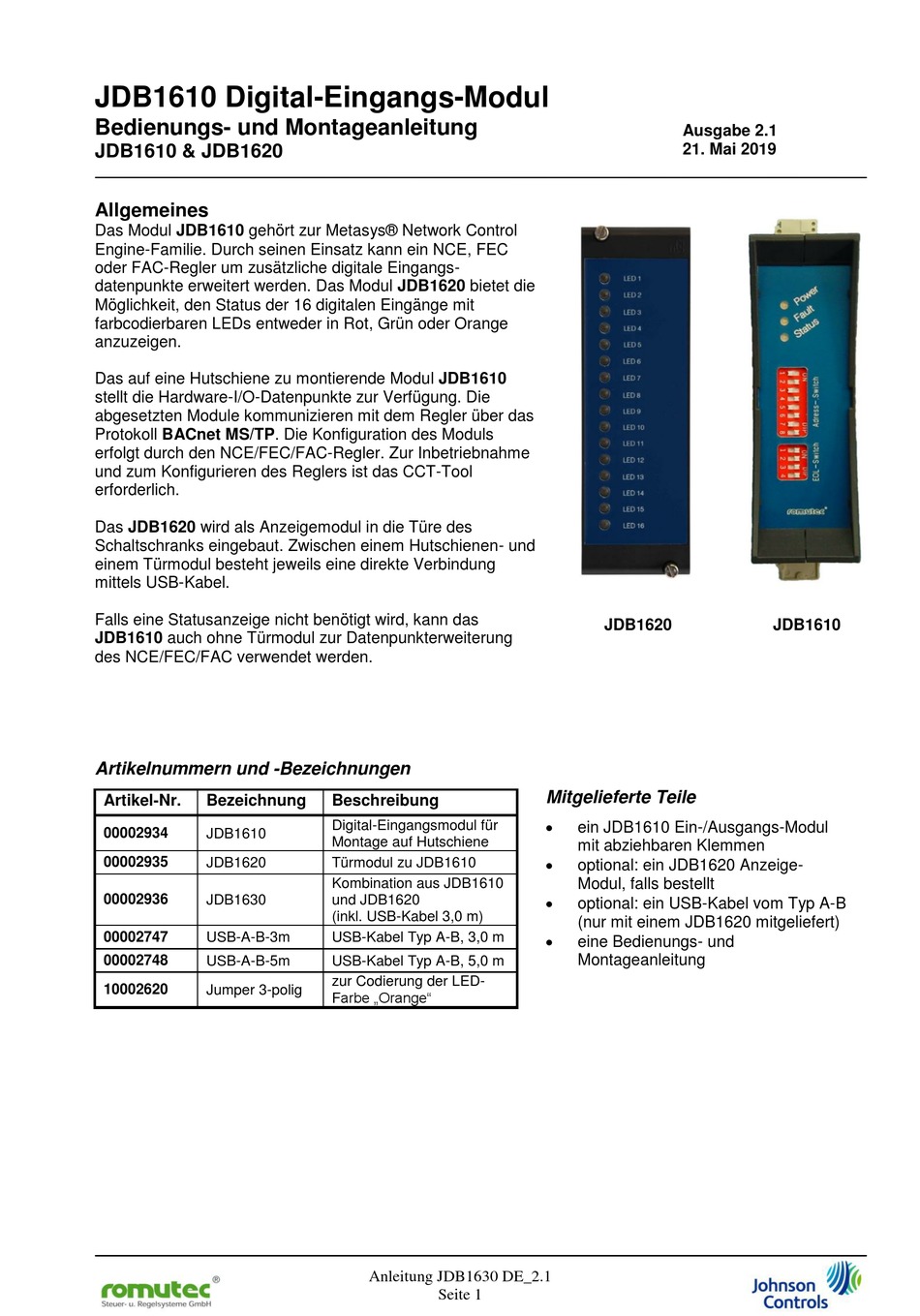

JDB1610 Digital-Eingangs-Modul
Bedienungs- und Montageanleitung
JDB1610 & JDB1620
Allgemeines
Das Modul JDB1610 gehört zur Metasys® Network Control
Engine-Familie. Durch seinen Einsatz kann ein NCE, FEC
oder FAC-Regler um zusätzliche digitale Eingangs-
datenpunkte erweitert werden. Das Modul JDB1620 bietet die
Möglichkeit, den Status der 16 digitalen Eingänge mit
farbcodierbaren LEDs entweder in Rot, Grün oder Orange
anzuzeigen.
Das auf eine Hutschiene zu montierende Modul JDB1610
stellt die Hardware-I/O-Datenpunkte zur Verfügung. Die
abgesetzten Module kommunizieren mit dem Regler über das
Protokoll BACnet MS/TP. Die Konfiguration des Moduls
erfolgt durch den NCE/FEC/FAC-Regler. Zur Inbetriebnahme
und zum Konfigurieren des Reglers ist das CCT-Tool
erforderlich.
Das JDB1620 wird als Anzeigemodul in die Türe des
Schaltschranks eingebaut. Zwischen einem Hutschienen- und
einem Türmodul besteht jeweils eine direkte Verbindung
mittels USB-Kabel.
Falls eine Statusanzeige nicht benötigt wird, kann das
JDB1610 auch ohne Türmodul zur Datenpunkterweiterung
des NCE/FEC/FAC verwendet werden.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
00002934
JDB1610
00002935
JDB1620
00002936
JDB1630
00002747
USB-A-B-3m
00002748
USB-A-B-5m
10002620
Jumper 3-polig
Beschreibung
Digital-Eingangsmodul für
Montage auf Hutschiene
Türmodul zu JDB1610
Kombination aus JDB1610
und JDB1620
(inkl. USB-Kabel 3,0 m)
USB-Kabel Typ A-B, 3,0 m
USB-Kabel Typ A-B, 5,0 m
zur Codierung der LED-
Farbe „Orange"
Anleitung JDB1630 DE_2.1
Seite 1
Ausgabe 2.1
21. Mai 2019
JDB1620
Mitgelieferte Teile
ein JDB1610 Ein-/Ausgangs-Modul
mit abziehbaren Klemmen
optional: ein JDB1620 Anzeige-
Modul, falls bestellt
optional: ein USB-Kabel vom Typ A-B
(nur mit einem JDB1620 mitgeliefert)
eine Bedienungs- und
Montageanleitung
JDB1610
Werbung
Verwandte Anleitungen für Romutec JDB1610
Inhaltszusammenfassung für Romutec JDB1610
- Seite 1 Ausgabe 2.1 21. Mai 2019 JDB1610 & JDB1620 Allgemeines Das Modul JDB1610 gehört zur Metasys® Network Control Engine-Familie. Durch seinen Einsatz kann ein NCE, FEC oder FAC-Regler um zusätzliche digitale Eingangs- datenpunkte erweitert werden. Das Modul JDB1620 bietet die Möglichkeit, den Status der 16 digitalen Eingänge mit farbcodierbaren LEDs entweder in Rot, Grün oder Orange...
-
Seite 2: Vor Der Montage
über und unterhalb des Moduls, d.h. die erforderliche Gesamthöhe beträgt ca. 20 cm). 2. Hängen Sie das JDB1610 an der gewünschten Position mit dem Haken von oben auf die DIN- Schiene und drücken Sie es sanft nach unten und gegen die Montageplatte. - Seite 3 3. Schalten Sie alle Geräte am SA-Bus in eine Reihe und vermeiden Sie Verzweigungen. Anm.: Falls mehrere Geräte am Bus betrieben werden und sich das JDB1610 am Ende des SA-Bus befindet, sollten Sie den End-of-Line-Schalter zur Busterminierung setzen (siehe auch Abb. 3).
- Seite 4 Tabelle 1: Verdrahtungs-Richtlinien für Romutec I/O-Module (Teil 1 von 2): Klemmen- Name im Funktion und elektrische Daten/Anforderungen Anschluss- Block Plan Anforderungen Digital IN DI n Digitaler Eingang für potentialfreien Kontakt 0.01 s minimale Impulsbreite (eine Halbwelle bei 50 Hz) Intern 35 V, 2.7kΩ Pullup DI Com Signal für die Ansteuerung aller digitalen Eingänge, intern...
- Seite 5 Abschlusswiderstände auf den Bus geschaltet, die Reflexionen am Leitungsende verhindern. Die ab Werk voreingestellte Position ist OFF (nicht terminiert), wie in Abb. 3 dargestellt. Um das JDB1610 Modul zu terminieren, müssen Sie alle drei EOL-Schalter in die ON-Position bringen.
- Seite 6 Die Parameter für das Konfigurieren des JDB1610 werden im CCT-Tool festgelegt und im *.caf-Projektfile (Controller Application File) mit abgespeichert. Die Daten dieses Files werden in den FEC/FAC/NCE- Regler geladen. Sobald der Regler am SA-Bus das JDB1610 mit der passenden Adresse erkannt hat, schreibt es die Konfigurationswerte in das JDB-Modul.
-
Seite 7: Technische Daten Allgemeines
Alle Angaben sind Nenndaten und konform zu allgemeinen Industriestandards. Für einen Einsatz unter Bedingungen, welche außerhalb diesen Angaben liegen, wenden Sie sich an Romutec Steuer- u. Regelsysteme GmbH. Romutec GmbH ist nicht haftbar für Schäden, welche aus falscher Anwendung oder Missbrauch ihrer Produkte resultiert.
