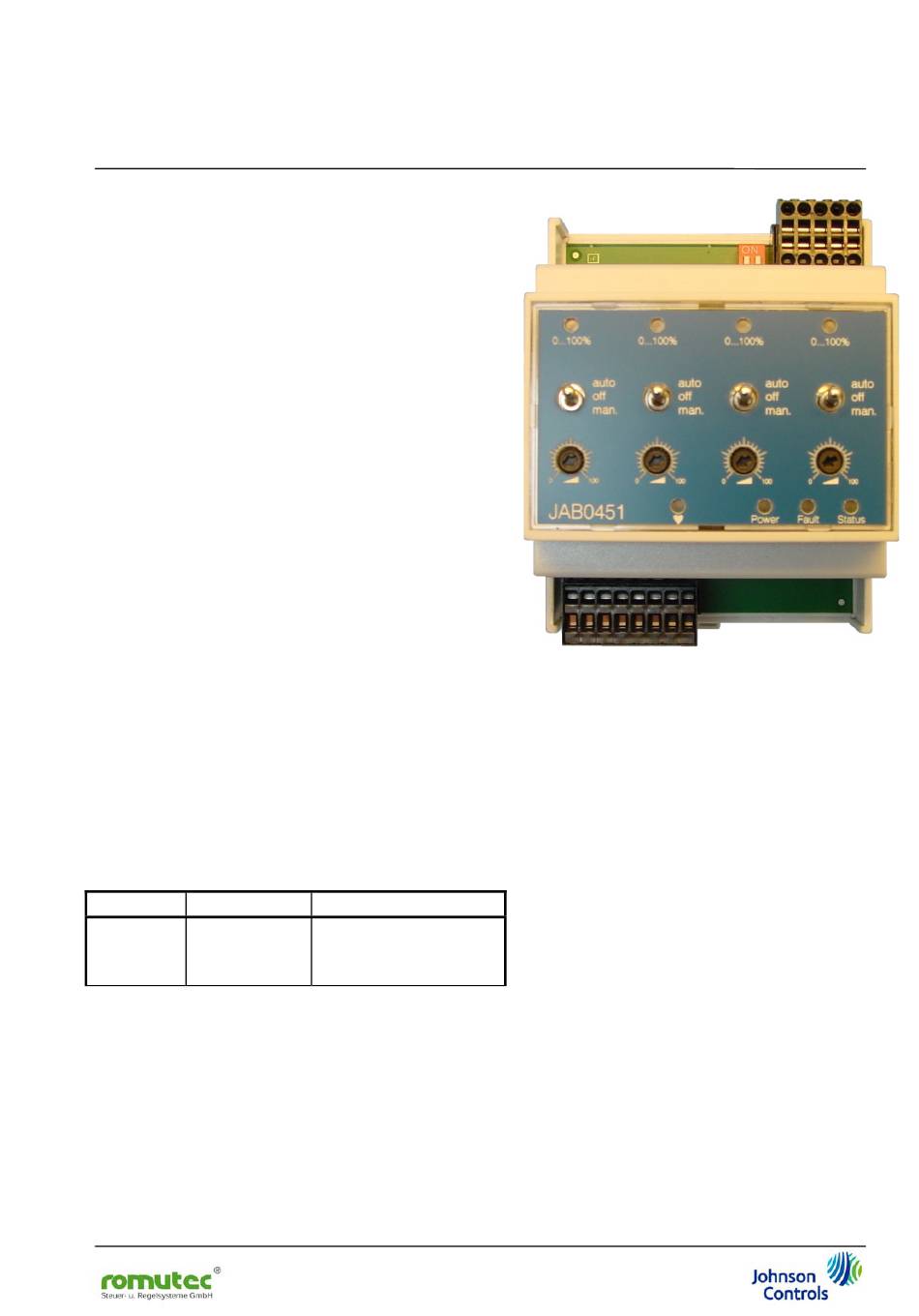

JAB0451 Analog-Ausgangs-Modul
Bedienungs- und Montageanleitung
Allgemeines
Das Modul JAB0451 gehört zur Metasys® Network
Control Engine-Familie. Durch seinen Einsatz können
FEC-, FAC- und NCE-Regler um zusätzliche analoge
Ausgangsdatenpunkte (0..10 VDC) erweitert werden.
Das Modul JAB0451 bietet die Möglichkeit, die vier
analogen Ausgänge manuell zu übersteuern. Hierfür
steht pro Kanal ein 3-stelliger Schalter (Auto – 0 Volt –
manuell) und ein Poti zur Verfügung. Die aktuellen
Werte der Ausgangsspannungen werden durch LEDs in
Hell-/Dunkelschaltung angezeigt.
Das auf eine Hutschiene zu montierende Modul
JAB0451 stellt die Anschlüsse für die Hardware-
Ausgangs-Datenpunkte zur Verfügung (als steckbare
Federzug-Klemmen ausgeführt) sowie die Bedien- und
Anzeigeelemente. Die Module kommunizieren mit dem
Regler über die SA- (Sensor-/Actuator) Schnittstelle des
Reglers.
Die
Konfiguration
des
übergeordneten FEC-, FAC- oder NCE-Regler in das
Gerät
geladen.
Zur
Konfigurieren ist das CCT-Tool erforderlich.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
00002892
JAB0451
Moduls
wird
durch
Inbetriebnahme
und
Beschreibung
Ausgangsmodul mit
integrierter
Handbedienebene für
Montage auf Hutschiene
Manual JAB0451 DE_1.4.2
Page 1
den
zum
Mitgelieferte Teile
•
ein JAB0451 Analog-Ausgangs-
Modul mit abziehbaren Klemmen
•
eine Bedienungs- und
Montageanleitung
Ausgabe 1.4.2
15. März 2013
