So schliessen Sie ein JDB8010-Modul an:
1. Verdrahten Sie das Gerät gemäß dem Anschlussplan (siehe Abb. 1).
2. Schließen Sie evtl. weitere Geräte an den SA-Bus an.
3. Schalten Sie alle Geräte am SA-Bus in eine Reihe und vermeiden Sie Verzweigungen.
Anm.: Falls mehrere Geräte am Bus betrieben werden und sich das JDB8010 am Ende des SA-Bus
befindet, sollten Sie den End-of-Line-Schalter zur Busterminierung setzen (siehe auch Abb. 3).
4. Stellen Sie die Geräte-(Bus-)Adresse am 8-poligen DIP-Schalter auf der Vorderseite des Moduls ein
(zulässiger Adress-Bereich zwischen 128 und 254), siehe Erforderliche Hardware-Einstellungen.
5. Schalten Sie die Versorgungsspannung für das JDB8010 ein.
6. Sobald das NCE das Modul auf dem SA-Bus erkannt hat, wird die Konfiguration in das Modul
geladen, sofern das NCE bereits mit Hilfe des CCT-Tools in Betrieb genommen wurde.
So schließen Sie ein JDB8020-Türmodul bzw. JDB8040 für Hutschiene an ein JDB8010 an:
1. Verwenden Sie das USB Kabel vom Typ A-B (3m oder 5m für JDB8020, bzw. 0,1m für JDB8040).
2. Falls mehrere I/O-Module und Türmodule eingebaut sind, vergewissern Sie sich, dass jeweils die
richtigen Geräte miteinander verbunden werden.
3. Nachdem die Geräte miteinander verbunden wurden, sind die Kabel zugentlastet zu fixieren, um
dauerhaft einen zuverlässigen Kontakt zwischen Hutschienen- und Türmodulen herzustellen.
DI 2
DI 1
USB (A)
BUS zum
Türmodul

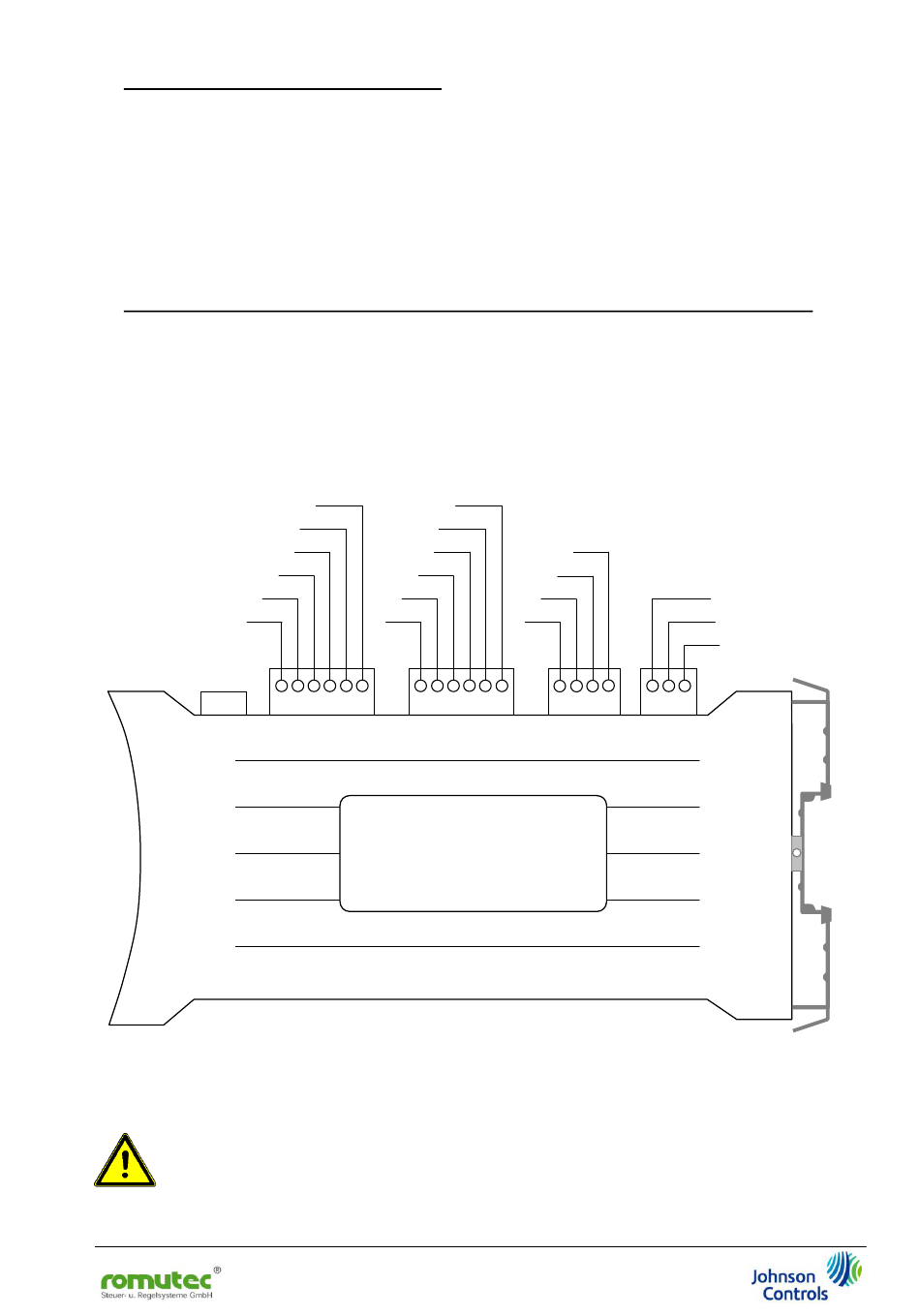

Abb. 1: Anschlussplan des Moduls JDB8010
Beachten Sie: Die SHLD-Klemme (Shld.: Shield = Schirm) am SA-Bus stellt keine elektrisch
geerdete Masse-Verbindung dar. Sie ist lediglich vorgesehen, um den Schirm des von Gerät
zu Gerät durchzuschleifenden Buskabels aufzulegen.
DI Com
DI Com
DI Com
DI 4
DI 8
DI 3
DI 7
DI 6
DI 5
1
2
3
4
5
6
11
12
13
JDB8010
Anleitung JDB8030 DE_2.1
Seite 3
DI Com
Net +
Net -
I-Gnd
Shld.
14
15
16
31
32
33
34
24~ VAC
Com
LT
36
35
37
