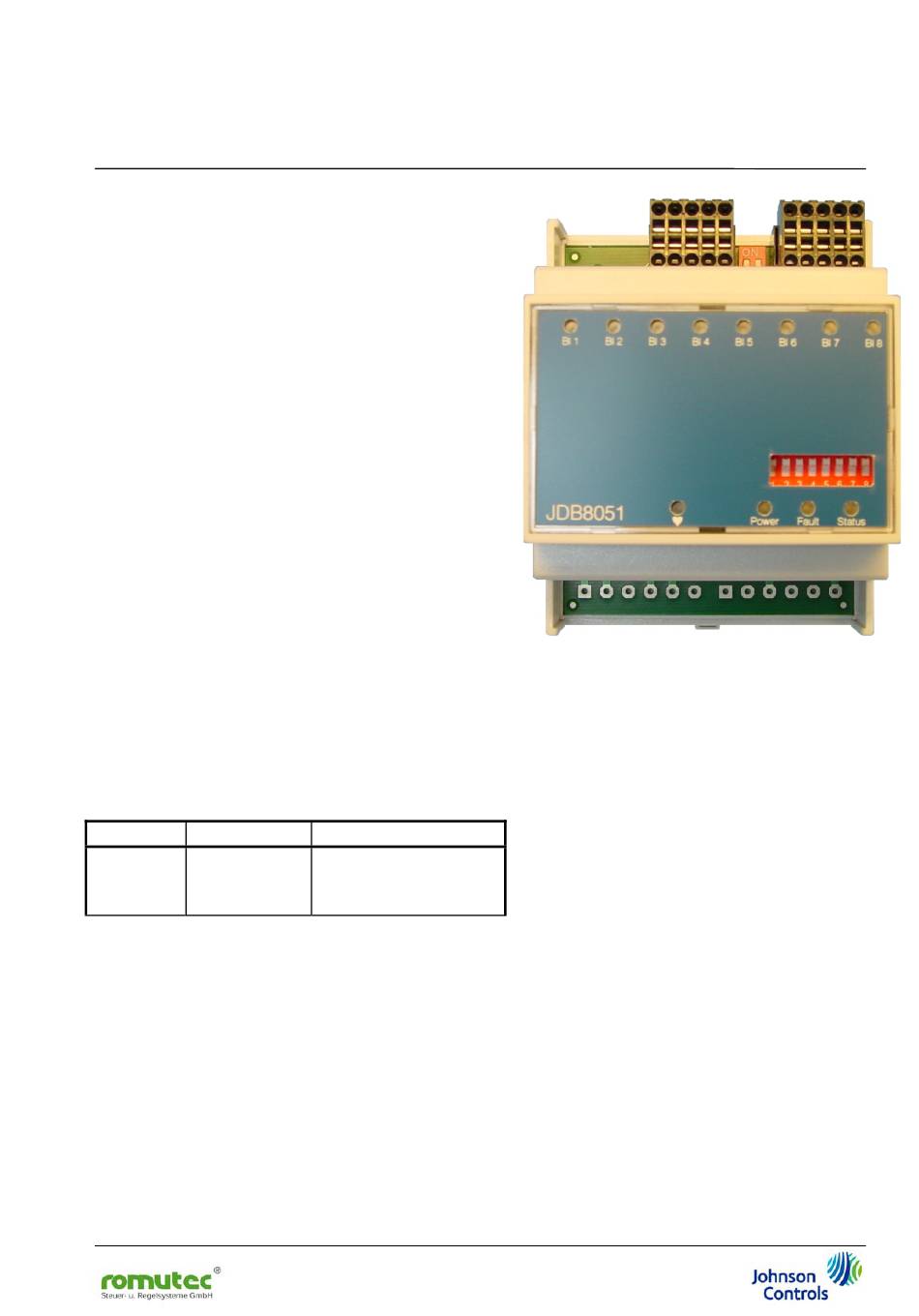

JDB8051 Digital-Eingangs-Modul
Bedienungs- und Montageanleitung
Allgemeines
Das Modul JDB8051 gehört zur Metasys® Network
Control Engine-Familie. Durch seinen Einsatz können
FEC-,
FAC-
und
NCE-Regler
Eingangsdatenpunkte erweitert werden. Das Modul

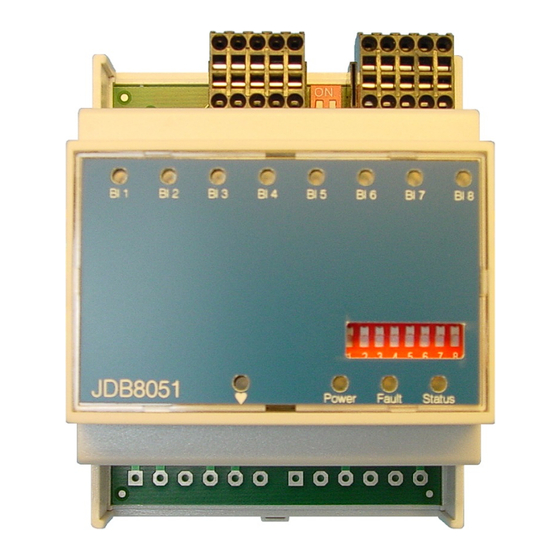

JDB8051 bietet die Möglichkeit, den Status der acht
digitalen Eingänge mit LEDs anzuzeigen. Die LEDs
können wahlweise rot oder grün konfiguriert werden.
Das auf eine Hutschiene zu montierende Modul
JDB8051 stellt die Anschlüsse für die Hardware-
Eingangs-Datenpunkte zur Verfügung (als steckbare
Federzug-Klemmen
Anzeigeelemente. Die Module kommunizieren mit dem
Regler über die SA- (Sensor-/Actuator) Schnittstelle des
Reglers.
Die
Konfiguration
des
übergeordneten FEC-, FAC- oder NCE-Regler in das
Gerät
geladen.
Zur
Konfigurieren ist das CCT-Tool erforderlich.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
00002889
JDB8051
um
zusätzliche
ausgeführt)
sowie
Moduls
wird
durch
Inbetriebnahme
und
Beschreibung
Eingangsmodul mit
integrierten LED-Anzeigen
für Montage auf
Hutschiene
Manual JDB8051 DE_1.4.
Page 1
die
den
zum
Mitgelieferte Teile
•
ein JDB8051 Eingangs-Modul mit
abziehbaren Klemmen
•
eine Bedienungs- und
Montageanleitung
Ausgabe 1.4.3
30. April 2014
Werbung
Verwandte Anleitungen für Romutec JDB8051
Inhaltszusammenfassung für Romutec JDB8051
- Seite 1 FAC- NCE-Regler zusätzliche Eingangsdatenpunkte erweitert werden. Das Modul JDB8051 bietet die Möglichkeit, den Status der acht digitalen Eingänge mit LEDs anzuzeigen. Die LEDs können wahlweise rot oder grün konfiguriert werden. Das auf eine Hutschiene zu montierende Modul JDB8051 stellt die Anschlüsse für die Hardware- Eingangs-Datenpunkte zur Verfügung (als steckbare...
-
Seite 2: Montage
(min. 5 cm über und unterhalb des Moduls, d.h. die erforderliche Gesamthöhe beträgt ca. 20 cm). 2. Hängen Sie das JDB8051 an der gewünschten Position mit dem Haken von oben auf die DIN-Schiene und drücken Sie es sanft nach unten und gegen die Montageplatte. - Seite 3 Power Fault Status Abb. 1: Anschlussplan des Moduls JDB8051 Beachten Sie: Die SHLD-Klemme (Shld.: Shield = Schirm) am SA-Bus stellt weder eine elektrisch geerdete Masse-Verbindung dar, noch stellt sie eine Spannungsversorgung für andere am SA-Bus befindlichen Geräte zur Verfügung. Sie ist lediglich vorgesehen, um den Schirm des von Gerät zu Gerät durchzuschleifenden Buskabels aufzulegen.
- Seite 4 Tabelle 1: Verdrahtungs-Richtlinien für Romutec I/O-Module (Teil 1 von 2): Klemmen- Name im Funktion und elektrische Daten/Anforderungen Anschluss- Block Plan Anforderungen Digital IN BI n Digitaler Eingang für potentialfreien Kontakt 0.01 s minimale Impulsbreite (eine Halbwelle bei 50 Hz) (Klemmen Intern 35 V, 2.7kΩ...
- Seite 5 Stellen Sie für die JDB- und JAB-Module sowie alle anderen am Bus angeschlossenen Slave-Geräte aufeinanderfolgende Adressen ein, beginnend mit 128 bis 254. Der Dipschalter zum Einstellen der Adresse befindet sich seitlich am JDB8051. Die Adresse wird binär- codiert dargestellt und errechnet sich als Summe der auf ON gestellten Wertigkeiten. Beispiel: Wenn der zweite (2), der fünfte (16) und der achte (128) DIP-Schalter auf ON stehen, dann ist die Bus-Adresse des...
- Seite 6 (Controller Application File) mit abgespeichert. Die Daten dieses Files werden in den FEC, FAC oder NCE geladen. Sobald ein FEC, FAC oder NCE am SA-Bus das JDB8051 mit der passenden Adresse erkannt hat, schreibt es die Konfigurationswerte in das JDB-Modul.
-
Seite 7: Technische Daten
Alle Angaben sind Nenndaten und konform zu allgemeinen Industriestandards. Für einen Einsatz unter Bedingungen, welche außerhalb diesen Angaben liegen, wenden Sie sich an Romutec Steuer- u. Regelsysteme GmbH. Romutec GmbH ist nicht haftbar für Schäden, welche aus falscher Anwendung oder Missbrauch ihrer Produkte resultiert.
