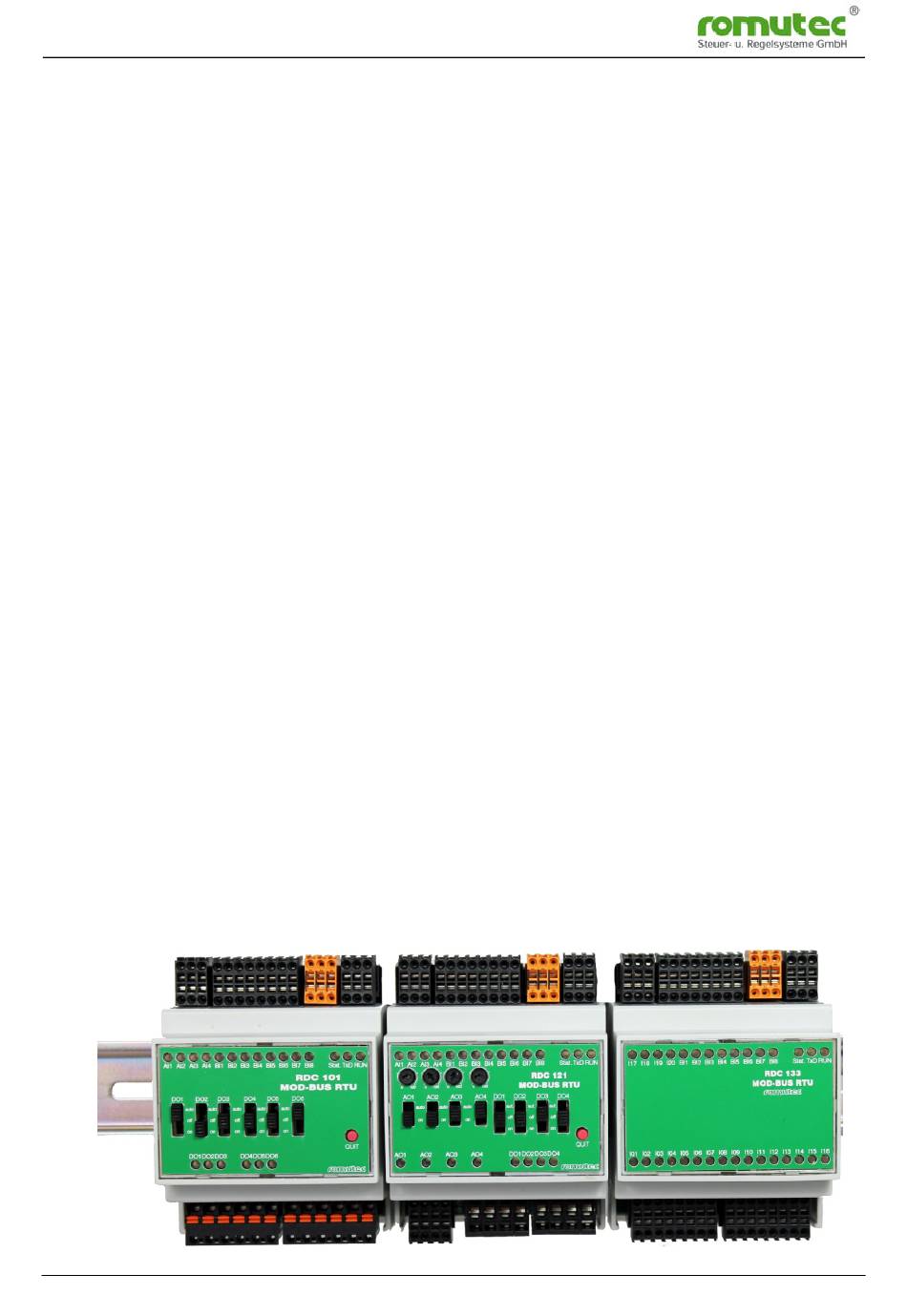

romutec Steuer- und Regelsysteme GmbH

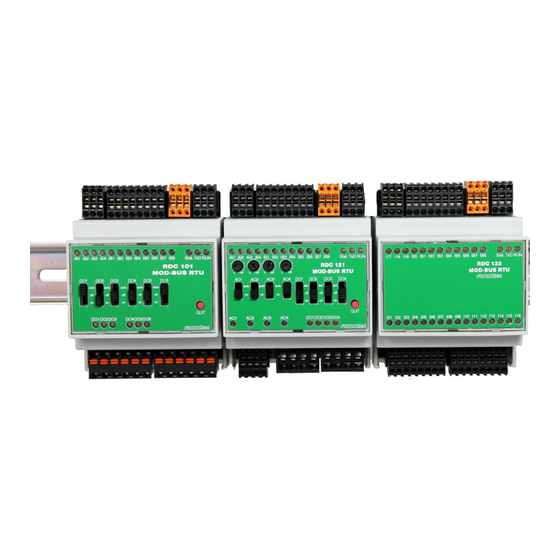

RDC Remote Direct Control Modul Serie 100
Feldbusmodul zur Steuerung von Datenpunkten über
6 digitale Ausgänge als Relaisausgänge mit konfigurierbarer Handebene
4 analog Eingänge verschiedene Fühler und Spannung
4 digitale Ausgänge als 4 Relaisausgänge mit konfigurierbarer Handebene
4 analog Eingänge verschiedene Fühler und Spannung
16 universal Eingänge analog oder digital –8 digitale/20 universelle Eingänge
20.05.2016
romutec Steuer.-und Regelsysteme GmbH Jochsberger Str. 39
MOD-BUS (RTU)
RS485-Protokoll MOD-BUS RTU
RDC101 und RDC101RF
8 digitale Eingänge
RDC121 und RDC 121RF
8 digitale Eingänge
4 analog Ausgänge 0-10V
Drehzahlmessung, anal und digital überwachen
Parametrieren
RDC131 – RDC132 – RDC133
verschiedene Fühler / aktiv oder passiv
RDC141– RDC143
16 digitale Eingänge / 24 digitale Eingänge
V3.03- Seite 1
und
MS/TP
Änderungen vorbehalten !
D-91592 Buch am Wald
www.romutec.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Romutec RDC 100 Serie
Inhaltszusammenfassung für Romutec RDC 100 Serie
- Seite 1 16 universal Eingänge analog oder digital –8 digitale/20 universelle Eingänge verschiedene Fühler / aktiv oder passiv RDC141– RDC143 16 digitale Eingänge / 24 digitale Eingänge 20.05.2016 V3.03- Seite 1 Änderungen vorbehalten ! romutec Steuer.-und Regelsysteme GmbH Jochsberger Str. 39 D-91592 Buch am Wald www.romutec.de...
-
Seite 2: Wichtige Erläuterungen
Wenden Sie sich bei Problemen grundsätzlich an den Hersteller. Copyright Copyright© 2008 romutec® Steuer- und Regelsysteme GmbH. Alle Rechte vorbehalten. Ohne die ausdrückliche schriftliche Genehmigung darf diese Anleitung weder als Ganzes noch in Teilen reproduziert, übertragen, umgeschrieben, in Datenerfassungssystemen gespeichert oder in andere Landes- bzw. -
Seite 3: Hinweise Zur Verdrahtung
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) 2. Hinweise zur Verdrahtung Steckbare Federkraftklemmen Mit den steckbaren Federkraftklemmen ist die Installation sehr einfach. Die Prozess-Eingangsklemmen sowie die Klemmen zum Anschluss der Versorgungsspannung und der Busverbindung sind bis 1,0 mm und die Prozess-Ausgangsklemmen bis 1,5 mm ausgelegt. -
Seite 4: Reihenfolge Von Angeschlossenen Geräten
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Reihenfolge von angeschlossenen Geräten Bei der Installation ist zu beachten, dass gleiche Potentiale, die an mehreren Klemmen des Gerätes zu finden sind, nicht in der Klemme sondern auf der Leiterplatte verbunden sind. Somit werden bei entsprechender Verdrahtung bestimmte Brücken beim Abziehen von Klemmen aufgetrennt. - Seite 5 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) 3. Kurzbeschreibung/Funktionsumfang Hardware Intelligente Remote Unterstation mit integrierter SPS für Überwachungsfunktionen 8 Digitale Eingänge 24 VDC, galvanisch getrennt 4 oder 6 Relaisausgänge 230 VAC max. 5A, 2x Arbeitskontakt, 2x Wechsler Vollständig integrierte Handbedienebene (Auto – Aus – Ein) mit konfigurierbarem Vorrang der Sicherheitsfunktionen (ab Entwicklung 2.Stufe) ...
-
Seite 6: Led-Signalisierung
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) LED Signalisierung Status Anzeige Handebene in Ordnung Flash Anzeige Empfangsdaten (Bustelegramme) Dauerlicht Ein System und Funktion in Ordnung 0,3 Hz Blinken langsam Ein oder mehrere Ausgänge im Handbetrieb Dauerlicht auch System im Menü Mode Blinken, schnell Sensor Kurzschluss Blinken, langsam... - Seite 7 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Anschlußplan 20.05.2016 V3.02- Seite 7 Änderungen vorbehalten !
- Seite 8 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) 20.05.2016 V3.02- Seite 8 Änderungen vorbehalten !
- Seite 9 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) 20.05.2016 V3.02- Seite 9 Änderungen vorbehalten !
- Seite 10 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) 20.05.2016 V3.02- Seite 10 Änderungen vorbehalten !
- Seite 11 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Abmessungen: Installationsgehäuse, 4TE Gewicht 200g 20.05.2016 V3.02- Seite 11 Änderungen vorbehalten !
- Seite 12 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Adressen (NUR für RDC131 bis RDC133), sonst über Menü oder Register ! Die Geräteadresse MAC-Adresse wird an den Drehcodierschaltern seitlich rechts am RDC Modul eingestellt. Diese sind in Hexadezimal Codiert. Wert Einstell Einstell Wert links ...
-
Seite 13: Konfiguration Und Funktionen Für Mod-Bus Rtu
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration und Funktionen für MOD-BUS RTU Die gesamte Konfiguration wird im Remotemodul nullspannungssicher im EEPROM hinterlegt ! Ab Werk ist das RDC Remotemodul im Standardmodus, das bedeutet alle Überwachungsfunktionen sind deaktviert. Handbedienebene Durch Einschalten über die Handbedienung werden die Ausgänge Digital und Analog in die gewünschte Stellung gebracht. -
Seite 14: Standard Remote Einstellung (Werkseinstellung)
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Standard Remote Einstellung (Werkseinstellung) Konfiguration: Gerät / Device Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Type 0x0000 HW-Revision 0x0001 Serien-Nummer 0x0002 Fertigungsdatum 0x0003 Software-Version 0x0004 Konfiguration: Lesen MODBus- Funktion Schreiben Adresse Gültige... - Seite 15 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Digitaleingänge: Konfiguration: Digitaleingänge / Binäreingänge : aktueller logischer Zustand Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binäreingang 1 0x0100 Binäreingang 2 0x0101 Binäreingang 3 0x0102 Binäreingang 4 0x0103 0 oder 1 0 oder 1 Binäreingang 5 0x0104...
- Seite 16 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) RDC141-143 Digitaleingänge: 1- 16 Konfiguration: Digitaleingänge / Binäreingänge : aktueller logischer Zustand Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binäreingang 1 0x0100 Binäreingang 2 0x0101 Binäreingang 3 0x0102 Binäreingang 4 0x0103 0 oder 1 0 oder 1...
- Seite 17 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) RDC141-143 Digitaleingänge: 17-24 Konfiguration: Digitaleingänge / Binäreingänge : aktueller logischer Zustand Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binäreingang 17 0x1100 4352 Binäreingang 18 0x1101 4353 Binäreingang 19 0x1102 4354 Binäreingang 20 0x1103...
- Seite 18 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration: Digital Eingänge : LED Status und Farbe Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binäreingang 1 0x0190 Binäreingang 2 0x0191 0 = Aus (OFF) Binäreingang 3 0x0192 Farbe kann über 1 = rot (red) Binäreingang 4 0x0193...
- Seite 19 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Digitalausgänge: Konfiguration: Digitalausgänge / Binärausgänge : aktueller logischer Zustand Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binärausgang 1 0x0200 Binärausgang 2 0x0201 Binärausgang 3 0x0202 0 = Relais abgefallen 0 oder 1 Binärausgang 4 0x0203...
- Seite 20 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration: Digitalausgänge / Binärausgänge : Default Kommando Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binärausgang 1 0x0220 Binärausgang 2 0x0221 Binärausgang 3 0x0222 0x0000 Binärausgang 4 0x0223 Binärausgang 5 0x0224 Binärausgang 6 0x0225...
- Seite 21 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration: Digitalausgänge / Binärausgänge : aktueller physikalischer Zustand Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Binärausgang 1 0x0280 Binärausgang 2 0x0281 Binärausgang 3 0x0282 0 = Relais abgefallen 0 oder 1 Binärausgang 4 0x0283 1 = Relais angezogen...
- Seite 22 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Analogeingänge : Konfiguration: Analog Eingänge : Werte Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Analogeingang 1 0x0300 Analogeingang 2 0x0301 Analogeingang 3 0x0302 Analogeingang 4 0x0303 Alle Werte = …...
- Seite 23 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration: Analog Eingänge : Min. Wert ( Einstellung für digitaI Eingang ) Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Analogeingang 1 0x03A0 Analogeingang 2 0x03A1 Analogeingang 3 0x03A2 Analogeingang 4 0x03A3 Schwellwert für …...
- Seite 24 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration: Analog Eingänge : Exponent Meßwert Auflösung Anzeige der Werte Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Analogeingang 1 0x03C0 10-exp2 2 = 0x0002 Analogeingang 2 0x03C1 1/100* Wert Analogeingang 3 0x03C2 Analogeingang 4...
- Seite 25 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Beispiel Analog Eingang als Digital Eingang 1. Kontakt AI2 „offen“ Konfiguration: Analog Eingänge : Einstellung für DigitaI Eingang Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte 0x0381 Konfiguration 0x03D1 Überwachung Analogeingang 2 0x03A1 Min.-Wert...
- Seite 26 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Analogausgänge: Konfiguration: Analog Ausgänge : Defaultwert Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Analogausgang 1 0x0420 1056 Analogausgang 2 0x0421 1057 Alle Werte = 0 bis 1000 MODBus Rohwerte x Analogausgang 3 0x0422 1058...
- Seite 27 RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Konfiguration: Analog Ausgänge : Istwert Hand-Poti Lesen MODBus- Funktion Schreiben Adresse Gültige Beschreibung Bemerkung Mögliche Werte Default Werte Analogausgang 1 0x0490 1168 Analogausgang 2 0x0491 1169 Alle Werte = 0 bis 1000 MODBus Rohwerte x Analogausgang 3 0x0492 1170...
-
Seite 28: Setup Menu
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Setupmenu Der Einsprung in das Setupmenu Taste T1: „ SERV “ (Service) Länger als 3s drücken. Alle Ausgänge DAC und Relais werden gelöscht, ebenso die zugehörigen LED Die „RUN“ LED erlischt. Die LED „RxD“ geht an. Durch erstmaliges Drücken der „... -
Seite 29: Die Menüpunkte
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Die Menüpunkte: 1. Modul bzw. Busadresse 0x0010 Bus Adresse, 0 .. 250 Default 251 Für Punkt zu Punkt Verbindung 2. Baudrate 0x0011 Baudrate 0, 1..4, Default = 0 Autobauding 0 = Autobauding 1 = 9.600 bps 2 = 19.200 bps 3 = 38.400 bps 4 = 76.800 bps... -
Seite 30: Einstellhilfe Menüpunkte
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Einstellhilfe Menüpunkte: Nur für RDC Module ohne Drehcodierschalter ! Menue ist für das RDC601 gleich. Es sind Status LED´s und Schalter von rechts nach links zu verwenden . 20.05.2016 V3.02- Seite 30 Änderungen vorbehalten ! -
Seite 31: Erweiterungen Rdc - Module
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Erweiterungen RDC - Module Um eine Lokalvorrangbedienebene nach DIN EN 16484 in der Schaltschranktür zu realisieren, stehen diverse Geräte zur Verfügung. Funktional entsprechen diese den Grundgeräten RDC101 und RDC121. Das Grundgerät (RDC101R und RDC121R) mit den Ein- und Ausgängen verbleibt auf der Hutschiene. Die Bedienebene (RDCx01F und RDCx21F) wird in 19“-Abmessungen 24TE/3HE in einen Trägerrahmen z.B. -
Seite 32: Technische Daten
RDC-Serie 100 Feldbus-Modul (Remote Direct Control) Technische Daten : Versorgungsspannung: 24V AC/DC, ±10% Stromaufnahme max. 100 mA Digital Eingänge: galvanisch getrennt Spannung Ansteuer bar mit +/- 24V AC/DC (positive/negative Logik) Strom Analog Eingänge: Fühler PT1000/NI1000 und div. Widerstand 0-19,5kOhm Strom max.
