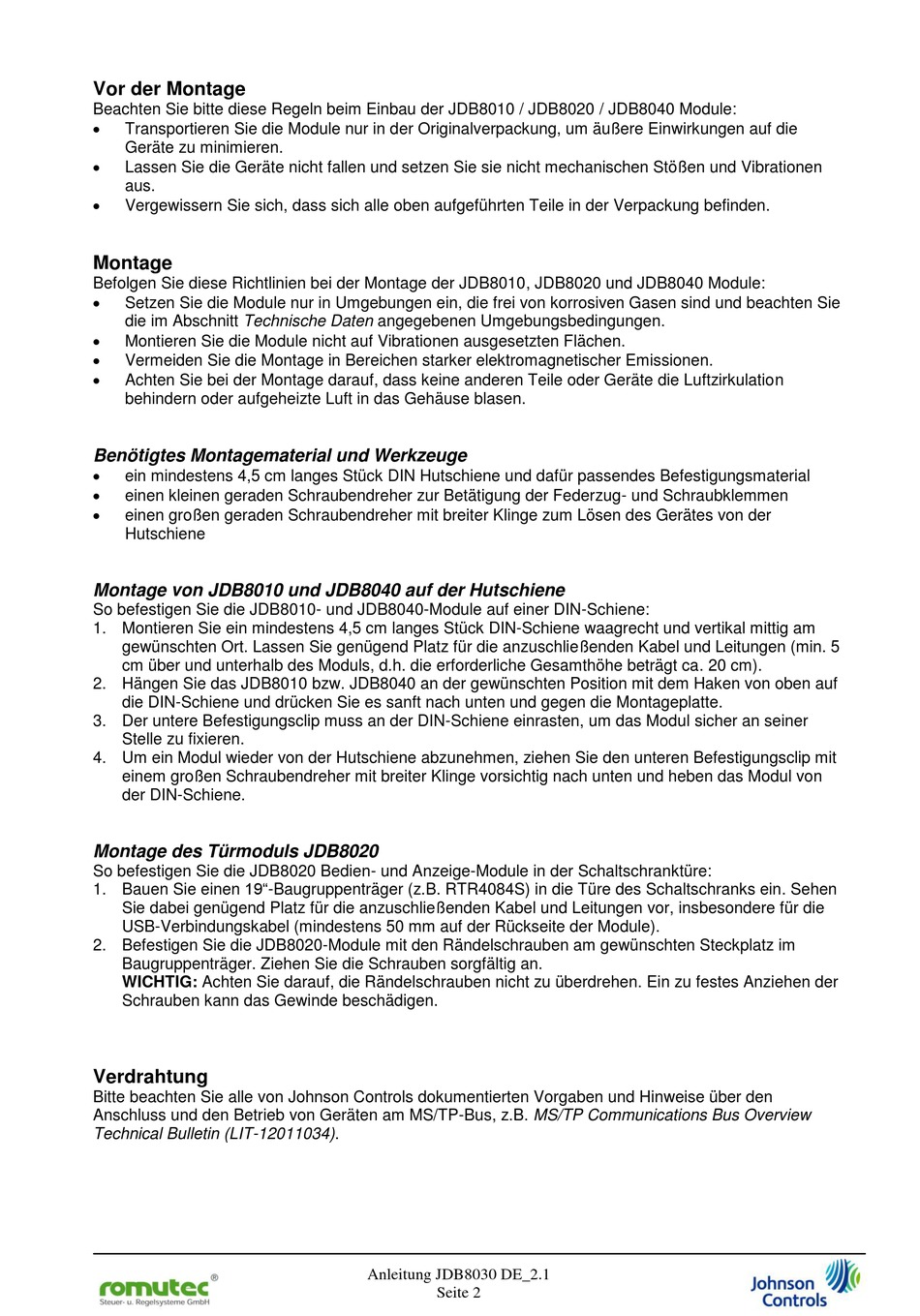

Vor der Montage
Beachten Sie bitte diese Regeln beim Einbau der JDB8010 / JDB8020 / JDB8040 Module:
Transportieren Sie die Module nur in der Originalverpackung, um äußere Einwirkungen auf die
Geräte zu minimieren.
Lassen Sie die Geräte nicht fallen und setzen Sie sie nicht mechanischen Stößen und Vibrationen
aus.
Vergewissern Sie sich, dass sich alle oben aufgeführten Teile in der Verpackung befinden.
Montage
Befolgen Sie diese Richtlinien bei der Montage der JDB8010, JDB8020 und JDB8040 Module:
Setzen Sie die Module nur in Umgebungen ein, die frei von korrosiven Gasen sind und beachten Sie
die im Abschnitt Technische Daten angegebenen Umgebungsbedingungen.
Montieren Sie die Module nicht auf Vibrationen ausgesetzten Flächen.
Vermeiden Sie die Montage in Bereichen starker elektromagnetischer Emissionen.
Achten Sie bei der Montage darauf, dass keine anderen Teile oder Geräte die Luftzirkulation
behindern oder aufgeheizte Luft in das Gehäuse blasen.
Benötigtes Montagematerial und Werkzeuge
ein mindestens 4,5 cm langes Stück DIN Hutschiene und dafür passendes Befestigungsmaterial
einen kleinen geraden Schraubendreher zur Betätigung der Federzug- und Schraubklemmen
einen großen geraden Schraubendreher mit breiter Klinge zum Lösen des Gerätes von der
Hutschiene
Montage von JDB8010 und JDB8040 auf der Hutschiene
So befestigen Sie die JDB8010- und JDB8040-Module auf einer DIN-Schiene:
1. Montieren Sie ein mindestens 4,5 cm langes Stück DIN-Schiene waagrecht und vertikal mittig am
gewünschten Ort. Lassen Sie genügend Platz für die anzuschließenden Kabel und Leitungen (min. 5
cm über und unterhalb des Moduls, d.h. die erforderliche Gesamthöhe beträgt ca. 20 cm).
2. Hängen Sie das JDB8010 bzw. JDB8040 an der gewünschten Position mit dem Haken von oben auf
die DIN-Schiene und drücken Sie es sanft nach unten und gegen die Montageplatte.
3. Der untere Befestigungsclip muss an der DIN-Schiene einrasten, um das Modul sicher an seiner
Stelle zu fixieren.
4. Um ein Modul wieder von der Hutschiene abzunehmen, ziehen Sie den unteren Befestigungsclip mit
einem großen Schraubendreher mit breiter Klinge vorsichtig nach unten und heben das Modul von
der DIN-Schiene.
Montage des Türmoduls JDB8020
So befestigen Sie die JDB8020 Bedien- und Anzeige-Module in der Schaltschranktüre:
1. Bauen Sie einen 19"-Baugruppenträger (z.B. RTR4084S) in die Türe des Schaltschranks ein. Sehen
Sie dabei genügend Platz für die anzuschließenden Kabel und Leitungen vor, insbesondere für die
USB-Verbindungskabel (mindestens 50 mm auf der Rückseite der Module).
2. Befestigen Sie die JDB8020-Module mit den Rändelschrauben am gewünschten Steckplatz im
Baugruppenträger. Ziehen Sie die Schrauben sorgfältig an.
WICHTIG: Achten Sie darauf, die Rändelschrauben nicht zu überdrehen. Ein zu festes Anziehen der
Schrauben kann das Gewinde beschädigen.
Verdrahtung
Bitte beachten Sie alle von Johnson Controls dokumentierten Vorgaben und Hinweise über den
Anschluss und den Betrieb von Geräten am MS/TP-Bus, z.B. MS/TP Communications Bus Overview
Technical Bulletin (LIT-12011034).
