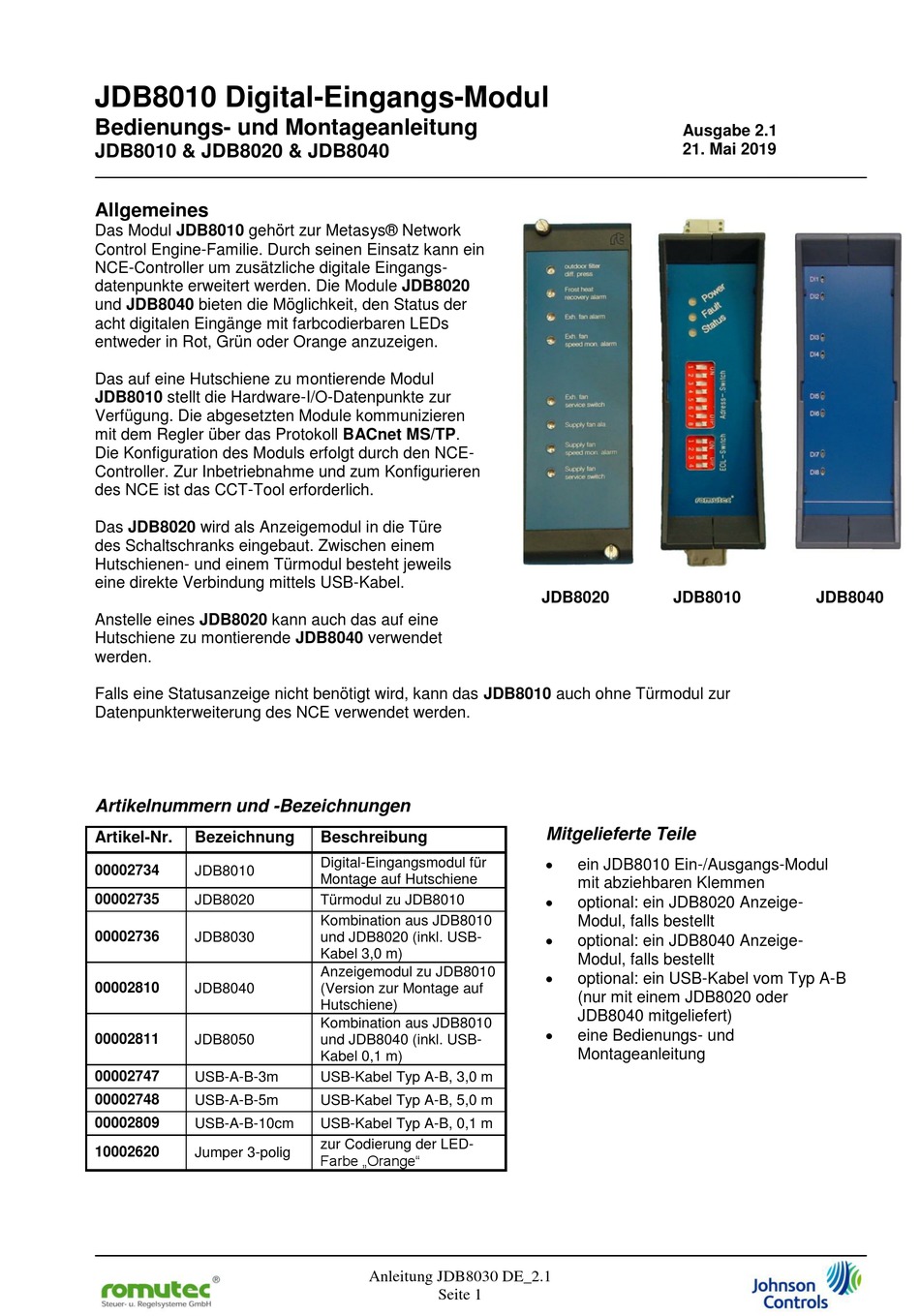

JDB8010 Digital-Eingangs-Modul
Bedienungs- und Montageanleitung
JDB8010 & JDB8020 & JDB8040
Allgemeines
Das Modul JDB8010 gehört zur Metasys® Network
Control Engine-Familie. Durch seinen Einsatz kann ein
NCE-Controller um zusätzliche digitale Eingangs-
datenpunkte erweitert werden. Die Module JDB8020
und JDB8040 bieten die Möglichkeit, den Status der
acht digitalen Eingänge mit farbcodierbaren LEDs
entweder in Rot, Grün oder Orange anzuzeigen.
Das auf eine Hutschiene zu montierende Modul
JDB8010 stellt die Hardware-I/O-Datenpunkte zur
Verfügung. Die abgesetzten Module kommunizieren
mit dem Regler über das Protokoll BACnet MS/TP.
Die Konfiguration des Moduls erfolgt durch den NCE-
Controller. Zur Inbetriebnahme und zum Konfigurieren
des NCE ist das CCT-Tool erforderlich.

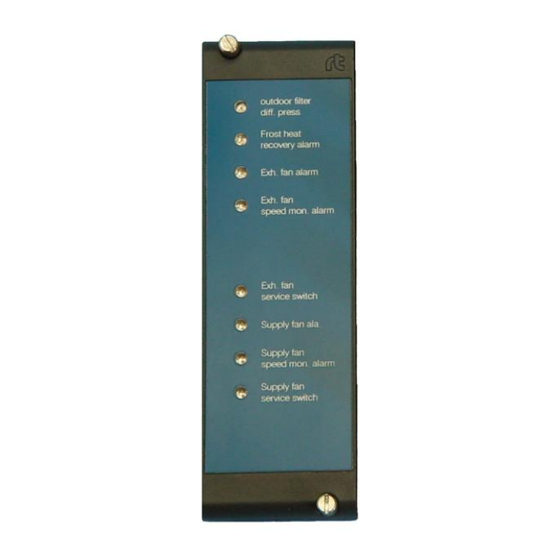

Das JDB8020 wird als Anzeigemodul in die Türe
des Schaltschranks eingebaut. Zwischen einem
Hutschienen- und einem Türmodul besteht jeweils
eine direkte Verbindung mittels USB-Kabel.
Anstelle eines JDB8020 kann auch das auf eine
Hutschiene zu montierende JDB8040 verwendet
werden.
Falls eine Statusanzeige nicht benötigt wird, kann das JDB8010 auch ohne Türmodul zur
Datenpunkterweiterung des NCE verwendet werden.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
00002734
JDB8010
00002735
JDB8020
00002736
JDB8030
00002810
JDB8040
00002811
JDB8050
00002747
USB-A-B-3m
00002748
USB-A-B-5m
00002809
USB-A-B-10cm
10002620
Jumper 3-polig
Beschreibung
Digital-Eingangsmodul für
Montage auf Hutschiene
Türmodul zu JDB8010
Kombination aus JDB8010
und JDB8020 (inkl. USB-
Kabel 3,0 m)
Anzeigemodul zu JDB8010
(Version zur Montage auf
Hutschiene)
Kombination aus JDB8010
und JDB8040 (inkl. USB-
Kabel 0,1 m)
USB-Kabel Typ A-B, 3,0 m
USB-Kabel Typ A-B, 5,0 m
USB-Kabel Typ A-B, 0,1 m
zur Codierung der LED-
Farbe „Orange"
Anleitung JDB8030 DE_2.1
Seite 1
Ausgabe 2.1
21. Mai 2019
JDB8020
JDB8010
Mitgelieferte Teile
ein JDB8010 Ein-/Ausgangs-Modul
mit abziehbaren Klemmen
optional: ein JDB8020 Anzeige-
Modul, falls bestellt
optional: ein JDB8040 Anzeige-
Modul, falls bestellt
optional: ein USB-Kabel vom Typ A-B
(nur mit einem JDB8020 oder
JDB8040 mitgeliefert)
eine Bedienungs- und
Montageanleitung
JDB8040
Werbung
Verwandte Anleitungen für Romutec JDB8010
Inhaltszusammenfassung für Romutec JDB8010
- Seite 1 JDB8010 JDB8040 Anstelle eines JDB8020 kann auch das auf eine Hutschiene zu montierende JDB8040 verwendet werden. Falls eine Statusanzeige nicht benötigt wird, kann das JDB8010 auch ohne Türmodul zur Datenpunkterweiterung des NCE verwendet werden. Artikelnummern und -Bezeichnungen Mitgelieferte Teile Artikel-Nr.
-
Seite 2: Vor Der Montage
über und unterhalb des Moduls, d.h. die erforderliche Gesamthöhe beträgt ca. 20 cm). 2. Hängen Sie das JDB8010 bzw. JDB8040 an der gewünschten Position mit dem Haken von oben auf die DIN-Schiene und drücken Sie es sanft nach unten und gegen die Montageplatte. - Seite 3 3. Schalten Sie alle Geräte am SA-Bus in eine Reihe und vermeiden Sie Verzweigungen. Anm.: Falls mehrere Geräte am Bus betrieben werden und sich das JDB8010 am Ende des SA-Bus befindet, sollten Sie den End-of-Line-Schalter zur Busterminierung setzen (siehe auch Abb. 3).
- Seite 4 Tabelle 1: Verdrahtungs-Richtlinien für Romutec I/O-Module (Teil 1 von 2): Klemmen- Name im Funktion und elektrische Daten/Anforderungen Anschluss- Block Plan Anforderungen Digital IN DI n Digitaler Eingang für potentialfreien Kontakt 0.01 s minimale Impulsbreite (eine Halbwelle bei 50 Hz) Intern 35 V, 2.7kΩ Pullup DI Com Signal für die Ansteuerung aller digitalen Eingänge, intern...
- Seite 5 Stellen Sie für die JDB- und JAB-Module sowie alle anderen am Bus angeschlossenen Slave-Geräte aufeinanderfolgende Adressen ein, beginnend mit 128 bis 254. Der Dipschalter zum Einstellen der Adresse befindet sich vorne am JDB8010. Die Adresse wird binär- codiert dargestellt und errechnet sich als Summe der auf ON gestellten Wertigkeiten. Beispiel: Wenn der zweite (2), der fünfte (16) und der achte (128) DIP-Schalter auf ON stehen, dann ist die Bus-Adresse des...
- Seite 6 Die Parameter für das Konfigurieren des JDB8010 werden im CCT-Tool festgelegt und im *.caf-Projektfile (Controller Application File) mit abgespeichert. Die Daten dieses Files werden in das NCE geladen. Sobald das NCE am SA-Bus das JDB8010 mit der passenden Adresse erkannt hat, schreibt es die Konfigurationswerte in das JDB-Modul.
-
Seite 7: Technische Daten Allgemeines
Alle Angaben sind Nenndaten und konform zu allgemeinen Industriestandards. Für einen Einsatz unter Bedingungen, welche außerhalb diesen Angaben liegen, wenden Sie sich an Romutec Steuer- u. Regelsysteme GmbH. Romutec GmbH ist nicht haftbar für Schäden, welche aus falscher Anwendung oder Missbrauch ihrer Produkte resultiert.
