JDB6410 Ein-/Ausgangs-Modul
Bedienungs- und Montageanleitung
JDB6410 & JDB6420
Allgemeines
Das Modul JDB6410 gehört zur Metasys® Network Control
Engine-Familie. Durch seinen Einsatz kann ein NCE-Controller
um zusätzliche Ein- und Ausgangsdatenpunkte erweitert werden.
Zusammen mit dem Frontmodul JDB6420, welches die
Möglichkeit bietet, zwei zweistufige Antriebe manuell zu
übersteuern und deren Status anzuzeigen (Betrieb St.1+2 /
Störung), kann dieses Gerätepaar als JDB6430 bestellt werden.
Die Ausgänge für Stufe 1 und Stufe 2 sind jeweils gegeneinander
verriegelt.
Das auf eine Hutschiene zu montierende Modul JDB6410 stellt
die Hardware-I/O-Datenpunkte zur Verfügung. Die abgesetzten
Module kommunizieren mit dem Regler über das Protokoll
BACnet MS/TP. Die Konfiguration des Moduls erfolgt durch den
NCE-Controller. Zur Inbetriebnahme und zum Konfigurieren des
NCE ist das CCT-Tool erforderlich.
Das JDB6420 wird als Bedien- und Anzeigemodul in die Türe
des Schaltschranks eingebaut. Zwischen einem Hutschienen-
und einem Türmodul besteht jeweils eine direkte Verbindung
mittels USB-Kabel.
Falls eine Handbedienung und Statusanzeige nicht benötigt wird,
kann das JDB6410 auch ohne Türmodul zur
Datenpunkterweiterung des NCE verwendet werden.
Vor der Montage
Beachten Sie bitte diese Regeln beim Einbau der JDB6410 / JDB6420 Module:
•
Transportieren Sie die Module nur in der Originalverpackung, um äußere Einwirkungen auf die
Geräte zu minimieren.
•
Lassen Sie die Geräte nicht fallen und setzen Sie sie nicht mechanischen Stößen und Vibrationen
aus.
•
Vergewissern Sie sich, dass sich alle nachfolgenden Teile in der Verpackung befinden.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
JDB6410
00002740
JDB6420
00002741
JDB6430
00002742
USB-A-B-3.0
00002747
USB-A-B-5.0
00002748
Beschreibung
Ein-/Ausgangsmodul für
Montage auf Hutschiene
Türmodul zu JDB6410
Kombination aus JDB6410
und JDB6420 (inkl. USB-
Kabel 3,0 m)
USB-Kabel Typ A-B, 3,0 m
USB-Kabel Typ A-B, 5,0 m
Manual JDB6430 Deutsch.doc
Seite 1
Ausgabe 1.0
21. September 2007

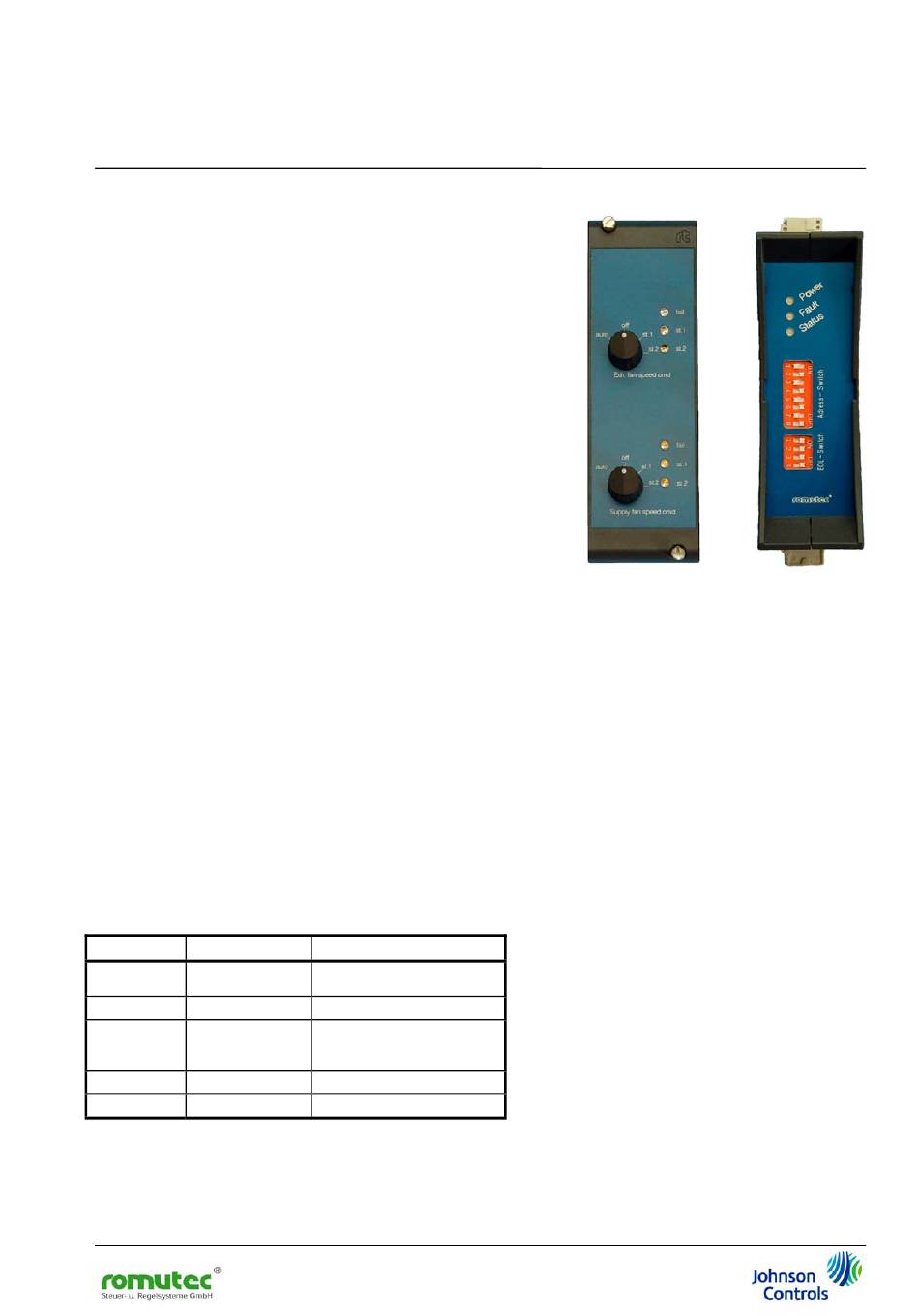

JDB6420
Mitgelieferte Teile
•
ein JDB6410 Ein-/Ausgangs-Modul
mit abziehbaren Klemmen
•
optional: ein JDB6420 Bedien-/
Anzeige-Modul, falls bestellt
•
optional: ein USB-Kabel vom Typ A-B
(nur mit einem JDB6420 mitgeliefert)
•
eine Bedienungs- und
Montageanleitung
JDB6410
