JDB8072 Digital-Eingangs-Modul
Bedienungs- und Montageanleitung
JDB8072 & JDB8020

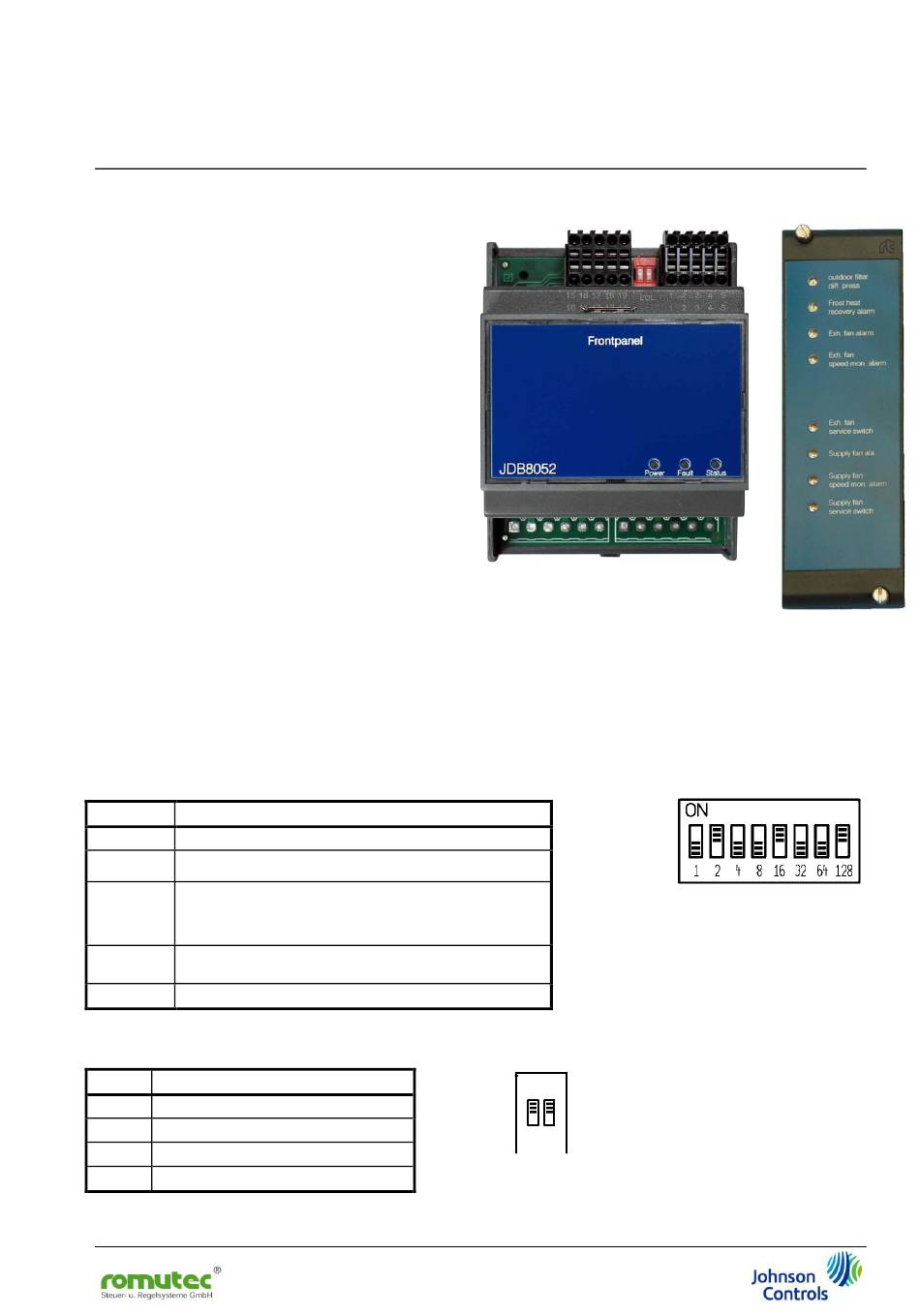

Beschreibung
Das Modul JDB8052 gehört zur Metasys® Network
Control Engine-Familie. Durch seinen Einsatz
können FEC-, FAC- und NCE-Regler um
zusätzliche Eingangsdatenpunkte erweitert werden.
Das Modul JDB8020 bietet die Möglichkeit, den
Status der digitalen Eingänge mittels LEDs
anzuzeigen. Diese sind vom Anwender auf Rot oder
Grün einstellbar. Die beiden Geräte werden über
ein steckbares Kabel miteinander verbunden.
Das JDB8020 wird als Anzeigemodul in die Türe
des Schaltschranks eingebaut. Auf dem Türmodul
wird der Status der Eingänge über LEDs angezeigt.
Zwischen einem Hutschienen- und einem Türmodul
besteht jeweils eine Verbindung mittels USB-Kabel.
Das auf eine Hutschiene zu montierende Modul
JDB8052 stellt die Anschlüsse für die Hardware-
I/O-Datenpunkte zur Verfügung (als steckbare
Federzug-Klemmen ausgeführt). Die Module
kommunizieren mit dem Regler über die SA-
(Sensor-/Actuator) Schnittstelle des Reglers.
Die Konfiguration des Moduls wird durch den übergeordneten FEC-, FAC- oder NCE-Regler in das Gerät
geladen. Zur Inbetriebnahme und zum Konfigurieren ist das CCT-Tool erforderlich. Wird ein JxBxx52 zum
SA-Bus im CCT hinzugefügt, ist das gleichwertige JxBxx10 aus der SA-Bus Geräteliste auszuwählen.
Einstellen der SA-Bus-Adresse
Adresse Beschreibung
0
Reserviert für übergeordneten Controller.
1-3 Reserviert (z.B. für lokales Display des NCE = Adr. 3).
Unzulässige Adressen für Romutec I/O Module –
Reserviert für Field Equipment Controller (FEC) und
4-127
Metasys®-IOM-Module (als Master devices).
NCE = fix auf Adresse 4
128-254
Gültiger Adress-Bereich für Romutec I/O-Module
(als Slave devices).
255 Voreingestellte Adresse - muss geändert werden.
SA-Bus Terminierung
Wert Beschreibung
0 nicht terminiert
1 ungültige Einstellung
2 ungültige Einstellung
3 terminiert
Tabelle 2: Gültige Werte für die Bus-Terminierung
Instruction Leaflet JDB8072 DE_1.4.1
Page 1
Ausgabe 1.4.1
24. August 2017
Abb. 1:
Einstellen der Bus-Adresse
Tabelle 1: FC-/SA-Bus Adress-Übersicht
ON
Abb. 2:
Einstellung der Bus-Terminierung
1 2
