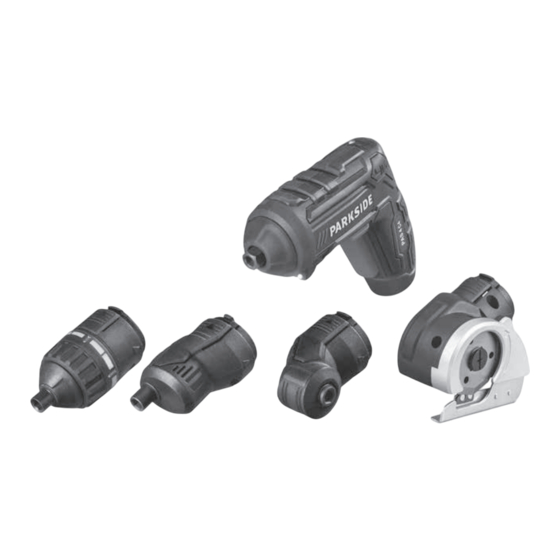

Parkside PAS 4 C4 Originalbetriebsanleitung

Vorschau ausblenden

Werbung

ATORNILLADORA RECARGABLE
AVVITATORE RICARICABILE PAS 4 C4
ATORNILLADORA RECARGABLE
Traducción del manual de instrucciones original
APARAFUSADORA COM BATERIA
Tradução do manual de instruções original
AKKU-SCHRAUBER
Originalbetriebsanleitung
IAN 317136_1904
AVVITATORE RICARICABILE
Traduzione delle istruzioni d'uso originali
Li-ION CORDLESS SCREWDRIVER
Translation of the original instructions
