CONFIGURAREA TEMPERATURII MAXIME DE TUR
• Accesaţi meniul 2.
• B Punere în funcţiune
• B, Circuit de încălzire 1,
• B, linia de program 741,
• B, o valoare mai mică de 45°C,
La finalizarea configurării instalaţiei, efectuaţi procedura de mai jos care permite memorarea componentelor utilizate pe
placa electronică a cazanului.
• Accesaţi meniul 2 conform instrucţiunilor de la începutul acestui capitol.
• B Configurare
• B Da, apoi B pentru confirmare.

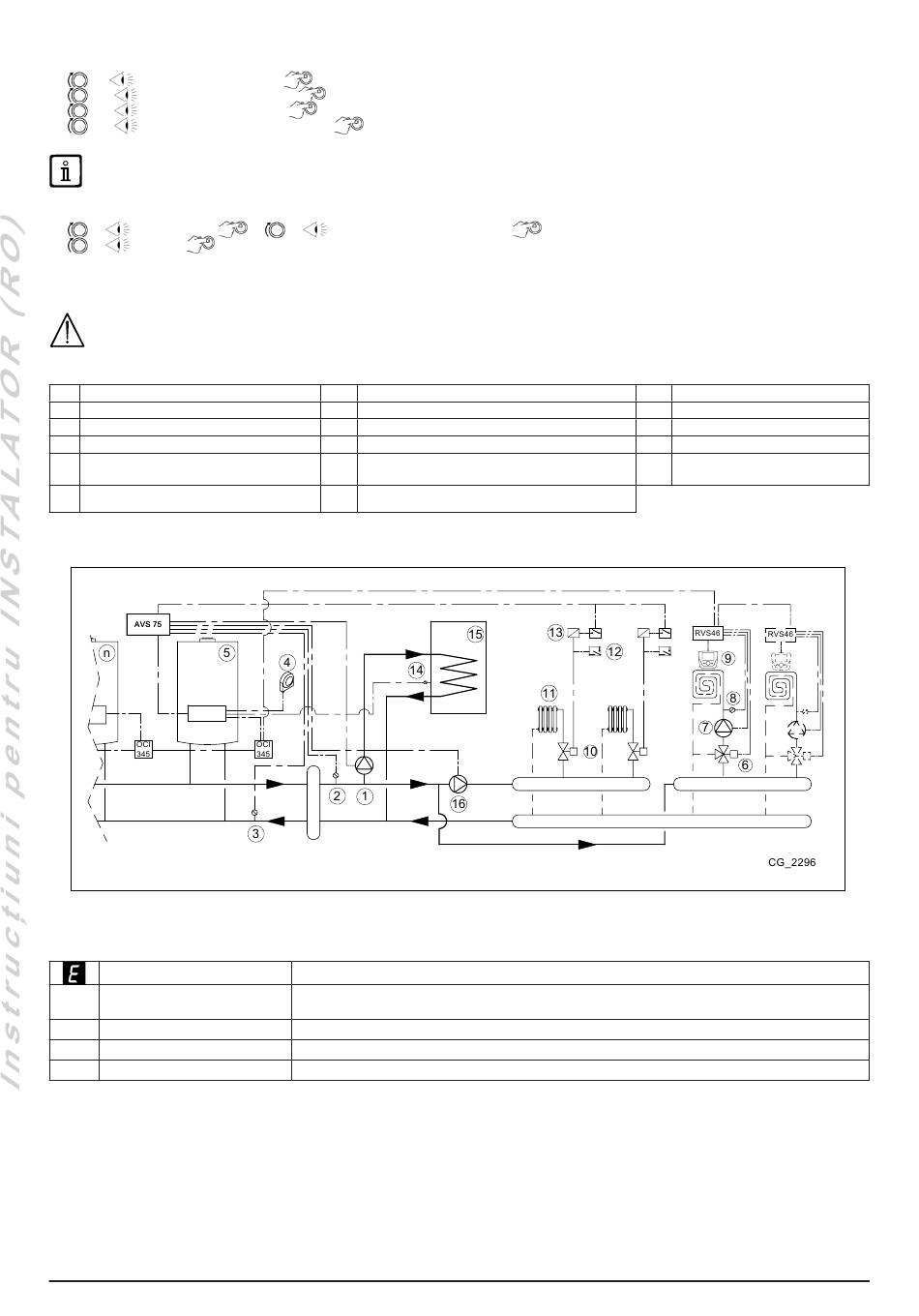

5. EXEMPLU DE INSTALAŢIE CU ACCESORIUL RVS 46
Schemele prezentate în acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic
corespunzător.
1 POMPĂ DE UMPLERE A BOILERULUI ACM
2 SONDĂ DE TUR (QAD36)
3 SONDĂ DE RETUR (QAD36)
4 SONDĂ EXTERNĂ
5 CENTRALĂ MASTER
6 VANĂ DE AMESTEC
6. LISTĂ ANOMALII
Anomalie
10 Senzor sondă externă
30 Sondă tur circuit de încălzire
81 Circuit LPB deteriorat
82 Conflict de adrese LPB
7105700.03 - 1-10/11
B pentru confirmare.
B pentru confirmare.
B pentru confirmare.
B pentru confirmare.
B B linia de program 6200, apoi
7 POMPĂ ZONĂ DE AMESTEC
8 SONDĂ DE TUR
9 DISPOZITIV DE CONTROL DE LA DISTANŢĂ
10 VANĂ DE ZONĂ
11 RADIATOARE
12 TERMOSTAT DE AMBIENT
Descriere a anomaliei
Circuit de încălzire activat fără nici o comandă (termostat, unitate de ambient sau unitate externă)
sau sondă externă defectă
Sondă temperatură de tur din circuitul de încălzire defectă
Posibil scurtcircuit pe linia de legătură LPB
Adrese identice pentru 2 circuite de amestec
B.
36
13 RELEU
14 SONDĂ BOILER ACM
15 BOILER APĂ CALDĂ MENAJERĂ
16 POMPĂ TUR ÎNCĂLZIRE
CENTRALE NON MASTER
n
LEGATE ÎN CASCADĂ
