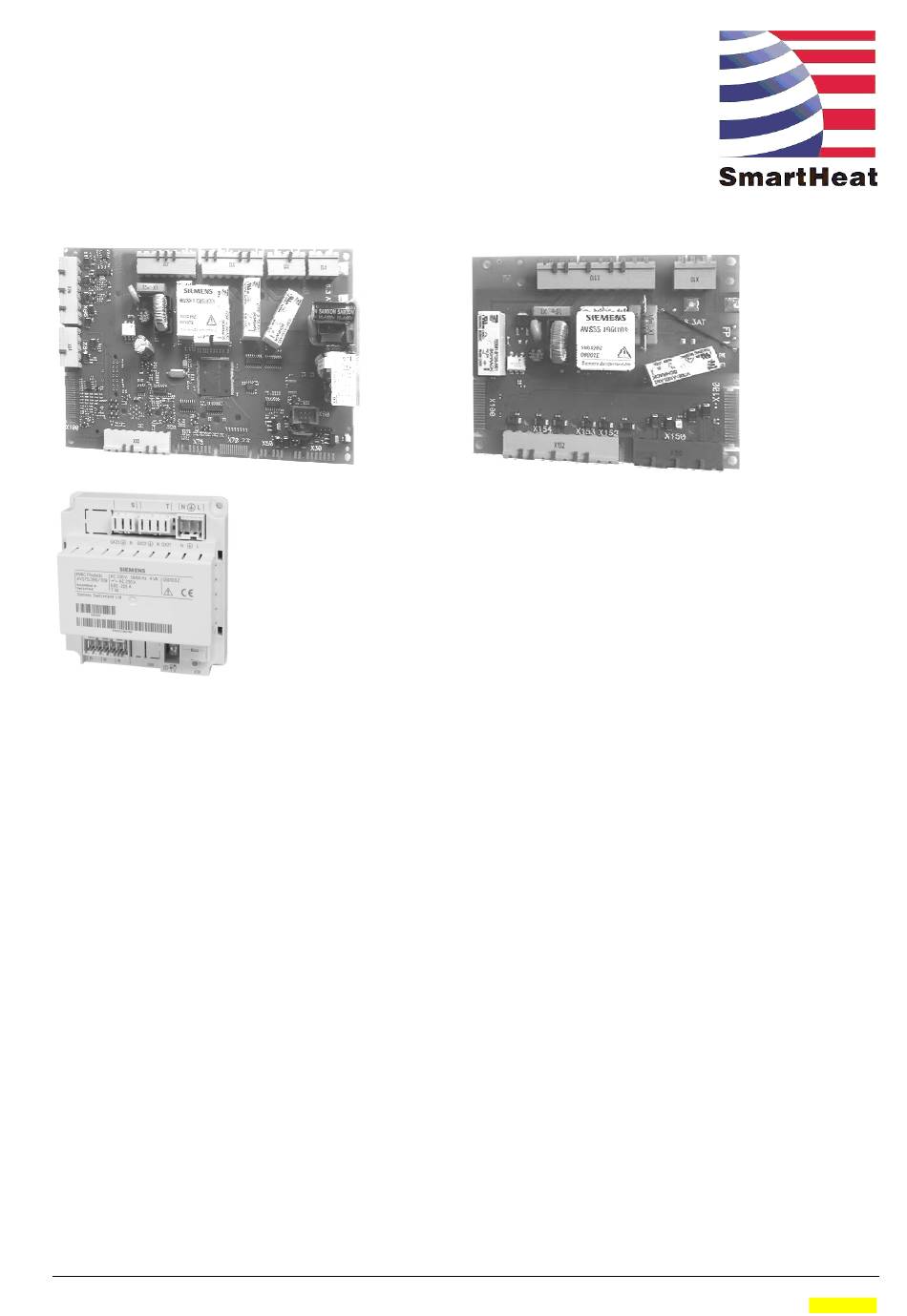

Siemens
2
Albatros
Wärmepumpenregler
Benutzerhandbuch E
Ausgabe 1.1
Reglerserie F
CE1U2355de_044
2017-05-22
Intern
Siemens
Building Technologies
Nur für internen Gebrauch

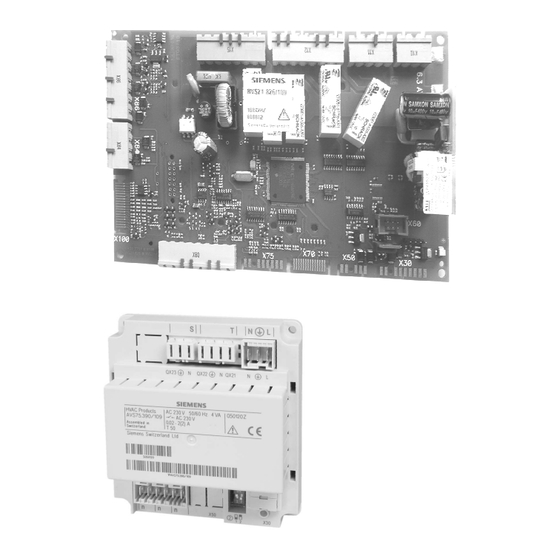

Wärmepumpenregler
Serie F
RVS21.826
AVS55.196
AVS55.199
AVS75.370
AVS75.39x
Building Technologies
CE1U2355de_044
2017-05-22
1 / 50
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens Albatros2 F Serie
Inhaltszusammenfassung für Siemens Albatros2 F Serie
- Seite 1 Siemens Albatros Serie F Wärmepumpenregler RVS21.826 Benutzerhandbuch E AVS55.196 AVS55.199 AVS75.370 AVS75.39x Ausgabe 1.1 Reglerserie F CE1U2355de_044 Building Technologies 2017-05-22 Nur für internen Gebrauch Intern 1 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 2 Gewähr übernommen werden kann. Die Angaben in diesem Dokument werden regelmässig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Verwendete Software Die Gerätesoftware beinhaltet generierten Code von MATLAB (© 1987-2010 The MathWorks, Inc.). Intern 2 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 3: Inhaltsverzeichnis
Sonderbetriebscodes ................46 5.13 Fühlerkennlinien ..................47 5.13.1 NTC 1k ....................47 5.13.2 NTC 5k ....................48 5.13.3 NTC 10k ....................48 5.13.4 Pt1000 ..................... 49 5.13.5 Raumsollwertkorrektur ................49 Intern 3 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 4: Übersicht
Der Demokoffer KF8921.1 enthält einen Wärmepumpenregler RVS61.843. Die Grundprinzipien der Einstellung und Bedienung sind aber 'eins zu eins' übertragbar auf den RVS21.826. Zusätzlich enthält der Demokoffer KF8921.1 ein Raumgerät QAA75, das Funkmodul AVS71.390, sowie diverse Potentiometer. Intern 4 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 5: Sicherheitshinweise Rvs21.826
• Das Gerät darf keinem Tropfwasser ausgesetzt sein. • Netzleitungen und Kleinspannungsleitungen (Fühler) müssen getrennt ACHTUNG voneinander verlegt werden (minimaler Abstand 100 mm). • Derselbe Fühler darf nicht für mehrere Eingänge verwendet werden. Intern 5 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 6: Inbetriebnahme Mit Bediengeräten Ui400
Während der Inbetriebnahme werden die aktuellen Betriebszustände in der Statusanzeige mit dem Schraubenschlüssel-Symbol ergänzt. Detaillierte Informationen zur Inbetriebnahme der Raum- und Bediengeräte UI400 sind im Technischen Handbuch dieser Geräte zu finden (CE1U2348de). Intern 6 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 7: Übersicht Der Einstellungen
494 E 2. Phase Aus 24:00 00:00 24:00 hh:mm 495 E 3. Phase Ein 24:00 00:00 24:00 hh:mm 496 E 3. Phase Aus 24:00 00:00 24:00 hh:mm 499 E Standardwerte Nein Nein ¦ Ja Intern 7 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 8 00:00 24:00 hh:mm 583 E 2. Phase Ein 24:00 00:00 24:00 hh:mm 584 E 2. Phase Aus 24:00 00:00 24:00 hh:mm 585 E 3. Phase Ein 24:00 00:00 24:00 hh:mm Intern 8 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 9 652 E Beginn --.-- 01.01 31.12 DD.MM 653 E Ende --.-- 01.01 31.12 DD.MM 658 E Betriebsniveau Schutzbetrieb Schutzbetrieb ¦ Reduziert Ferien Zone 3 661 E Vorwahl Periode 1...Periode 8 Intern 9 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 10 - - - /BZ 1040 BZ 1041 ° C Kühlkreis 2 Betriebsart 1201 E Betriebsart Automatik Schutzbetrieb ¦ Automatik ¦ Reduziert ¦ Komfort 1202 E Komfortsollwert BZ 1205 BZ 1203 ° C Intern 10 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 11 E Jahresarbeitszahl 2 - - - / 0 3127 E Stichtag 2 1.9.2004 31.12.2099 DD.MM. YYYY 3128 E Abgegeb' Wärme Heizen 2 9999999 3129 E Abgegeb' Wärme TWW 2 9999999 Intern 11 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 12 3164 E Abgegeb' Wärme TWW 7 9999999 3165 E Abgegebene Kälte 7 9999999 3166 E Einges' Energie Heizen 7 3500000 3167 E Einges' Energie TWW 7 3500000 3168 E Einges' Energie Kühlen 7 3500000 Intern 12 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 13 8411 E Sollwert WP ° C 8412 E Vorlauftemperatur WP ° C Feststoffkessel 8570 E Betr'std Feststoffkessel 199'999 Diagnose Verbraucher Meteo 8700 E Aussentemperatur ° C 8701 E Aussentemperatur Minimum ° C Intern 13 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 14 9034 E Relaisausgang QX4 9035 E Relaisausgang QX5 9036 E Triacausgang ZX6 9071 E Relaisausgang QX31 9072 E Relaisausgang QX32 9073 E Relaisausgang QX33 9074 E Triacausgang ZX34 9075 E Relaisausgang QX35 Intern 14 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 15: Einstellungen Im Detail
Diese Zeitprogramme werden bei diversen Funktionen (z.B. Nachttarif für Strom, 4...5 Legionellenfunktion) verwendet und sollten entsprechend sorgfältig eingestellt werden. Bei den Zeitprogrammen bedeuten: • "Phase Ein" = "Komfortbetrieb" • "Phase Aus" = "Reduziertbetrieb". Intern 15 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 16: Ferien
Betriebsniveau. Die Lüftungsstufe für das Schutz- bzw. Reduziertniveau ist parametrierbar (BZ 991 und 992, Aus / Stufe 1…3). Das Intervall kann via ACS eingestellt werden (s. Abschnitt Ferienbetrieb im Kapitel "Lüftung" 5.5 ) Intern 16 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies... -
Seite 17: Heizkreise
• Heizbetrieb ohne Zeitprogramm • Eco-Funktionen aktiv Komfort Im Komfortbetrieb wird die Raumtemperatur konstant auf dem eingestellten "Komfortsollwert" (BZ 710) gehalten. Eigenschaften des Komfortbetriebs: • Heizbetrieb ohne Zeitprogramm • Eco-Funktionen sind nicht aktiv Intern 17 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 18 Wärmer Startet die Wärmer-Funktion QAA74 / AVS74 ① Dreh-Drück-Knopf ② Display mit Temperaturseite Weiterführende Informationen zur Bedienung des Raumgeräts QAA74 und des Bediengeräts (HMI) AVS74 enthält das Technische Handbuch CE1U2348de. Intern 18 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 19 Sollwert kann nicht höher sein als der nächst höhere und umgekehrt. Die gewünschten Sollwerte sind für jeden Heizkreis einzeln einstellbar. RT_Kmax Komfortsollwert Maximum RT_K Komfortsollwert RT_R Reduziertsollwert RT_F Schutzsollwert Intern 19 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 20 Vorlauftemperatur wird tiefer, vor allem bei tiefen Aussentemperaturen. Die eingestellte Heizkennlinie bezieht sich auf einen Raumsollwert von 20 ° C. Wird der Raumsollwert verändert, passt sich die Heizkennlinie automatisch an. Intern 20 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 21 • Die Funktion wirkt nicht in der Betriebsart "Komfort" • Definition "gedämpfte Aussentemperatur" bei Parameter 8703. Tipp Sommerbetrieb bedeutet, dass die Raumheizung nicht mehr verwendet/benötigt wird und Kühlbetrieb möglich ist (falls installiert). Intern 21 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 22 * Nur im Komfortbetrieb; ausserhalb des Komfortbetriebs erfolgt keine Temperaturanforderung und der Heizkreis bleibt ausgeschaltet Der Raumthermostat kann über einen Hx-Eingang an den Regler, das Erweiterungsmodul oder das I/O-Modul angeschlossen werden. Intern 22 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 23: Kühlkreis
Im Automatikbetrieb wird die Raumtemperatur entsprechend des gewählten Zeitprogramms geregelt. Eigenschaften des Automatikbetriebs: • Kühlbetrieb nach Zeitprogramm • Temperatursollwerte nach Kühlprogramm "Komfortsollwert" (BZ 902) oder "Reduziertsollwert" (BZ 903) • Eco-Funktionen aktiv Intern 23 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 24 Die Umschaltung dauert bis zum nächsten Schaltpunkt oder bis zum nächsten Betätigen der Präsenztaste. RT_K RT_R Druck auf die Präsenztaste RT_sw Betriebsniveau-Umschaltung RT_K Komfortsollwert RT_R Reduziertsollwert Die Funktion ist nur verfügbar bei Verwendung von Bediengeräten mit Präsenztaste (normalerweise Raumgeräte). Intern 24 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 25 Die Wärmer/Kälter-Funktion kann manuell beendet werden, indem von den Bedieneingriff Einstellungen "Wärmer" oder "Kälter" zurück auf die Neutralposition "….." gewechselt wird. Das manuelle Ändern der Betriebsart beendet die Funktion ebenfalls. Intern 25 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 26 Der Schutzsollwert ist die gewünschte Raumtemperatur, wenn der Raum nicht genutzt wird (z.B. während Ferien). Der Raum ist aber vor zu hohen Temperaturen geschützt. Er wird im Schutzbetrieb als Sollwert verwendet. Intern 26 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies...
-
Seite 27: Lüftung
Die eingestellte Betriebsart kann mit der Funktion Betriebsartumschaltung (Hx- Eingang oder LPB, BZ 995) in eine andere Betriebsart gezwungen werden. Die Bedienung der Betriebsart über die Bedienzeile 970 ist dann gesperrt. Intern 27 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 28 (BZ 979) geschaltet, unabhängig von der aktuellen Lüftungsbetriebsart (BZ 970) und den momentanen Istwerten für Raumluftqualität und Raumfeuchte. Nach Ablauf der eingestellten "Dauer Stosslüften" (BZ 978) schaltet die Lüftung auf die Lüftungsstufe zurück, die der momentanen Betriebsart entspricht. Intern 28 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 29: Trinkwasser
Das Trinkwasser wird nach unterschiedlichen Sollwerten geführt. Je nach gewählter Betriebsart werden diese Sollwerte wirksam und führen so zur gewünschten Temperatur im TWW-Speicher. TWWR Trinkwasser-Reduziertsollwert TWWN Trinkwasser-Nennsollwert TWWmax Trinkwasser-Nennsollwert Maximum Intern 29 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 30: Verbraucherkreise Und Schwimmbadkreis
Hx-Eingang eine Wärme- oder Kälteanforderung anliegt, oder eine Übertemperaturabnahme gefordert ist. Der Schwimmbadkreis (Q19) wird in Betrieb genommen, wenn am entsprechenden Eingang Hx die Freigabe anliegt und die Schwimmbadtemperatur unter dem "Sollwert Erzeugerbeheizung" (BZ 2056) liegt. Intern 30 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 31: Schwimmbad
Das Schwimmbad wird bei Verwendung der Erzeugerbeheizung bis zu diesem Sollwert Erzeugerbeheizung eingestellten Sollwert geladen. Tipp Es wird empfohlen, den niedrigsten Sollwert zu wählen, der noch Komfort bietet. Dies um unnötigen Energieverbrauch durch den Hauptwärmeerzeuger zu vermeiden. Intern 31 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 32: Energiezähler
Zusätzlich ist jeweils ein Ausgang (GX1) zur Speisung des Fühlers verfügbar (5 V oder 12 V einstellbar, siehe BZ 6358). Die Erfassung der Vor- und Rücklauftemperatur der Wärmepumpe erfolgt entweder über die Temperaturmessung an einem Hx-Eingang oder die Widerstandstemperaturfühler an Bx. Intern 32 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 33 Temperaturdifferenz über dem Kondensator (B21 – B71) Volumenstrom durch den Kondensator Temperaturdifferenz über dem Verdampfer (B91 – B92) Volumenstrom durch den Verdampfer Sole-/Wasserpumpe Ventilator (Luft-Wasser-Wärmepumpen) Elektroeinsatz 1; Vorlauf Elektroeinsatz 2; Vorlauf Vorlauffühler Rücklauffühler Quellenvorlauffühler Quellenrücklauffühler Intern 33 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 34 Laufzeit/Drehzahl. BZ 3260, Messen der Temperaturdifferenz zwischen Quellenvorlauf (B91) und Rücklauf (B92) BZ 3261 und berechnen (mit Durchflussvolumen und Wärmekapazität des Quellenmediums) der aufgenommenen Wärmemenge. Nicht erfasst Intern 34 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 35 3166 3167 3168 8. Jahr 3169 3170 3171 3172 3173 3174 3175 9. Jahr 3176 3177 3178 3179 3180 3181 3182 10. Jahr 3183 3184 3185 3186 3187 3188 3189 Intern 35 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 36 • Die Energieaufnahme als Eingesetzte Energie Kühlen gezählt • Die Energieabgabe als Abgegebene Kälte gezählt. Abtaubetrieb (Luft- Abtaubetrieb wird nicht speziell behandelt. Die Energien werden je nach Wasser-Wärmepumpen) Anlagenzustand dem Heizen oder Trinkwasser hinzugezählt. Intern 36 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 37: Wartung / Sonderbetrieb
Anzeige der aktuell anstehenden Wartungsmeldung. Die Meldung wird auf dem Bediengerät angezeigt. Nein Die Meldung wird auf dem Bediengerät nicht angezeigt. Wartungsmeldungen Eine Liste mit den Wartungsmeldungen ist im Kapitel 5.12.2 zu finden. Intern 37 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 38 Elektroeinsätzen (Vorlauf, Pufferspeicher, Trinkwasserspeicher). Der Verdichter bleibt dabei ausgeschaltet. Zeilennr. Bedienzeile 7141 Notbetrieb Aus ¦ Ein Notbetrieb Notbetrieb lässt sich manuell ein- und ausschalten. Notbetrieb ist ausgeschaltet. Notbetrieb ist eingeschaltet. Intern 38 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 39: Diagnose Erzeuger
Zeigt die Vorlauftemperatur an. Vorlaufsollwert 1...3 Zeigt den Vorlaufsollwert an. Taupunkttemperatur 1...3 Zeigt die Taupunkttemperatur an. Raumthermostat 1...3 Zeigt an, ob der jeweilige Raumthermostat im Moment einen Bedarf meldet oder nicht. Intern 39 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 40 Die Schaltzustände der multifunktionalen Relais 1...6 lassen sich über diese Bedienzeilen einzeln abfragen. • Die Anzeige "Aus" bedeutet, dass die dem Ausgang zugewiesene Komponente momentan ausgeschaltet ist. • Die Anzeige "Ein" bedeutet, dass die entsprechende Komponente momentan eingeschaltet ist. Intern 40 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 41: Anzeigelisten
1 (Installateur) 107:Heissgas Verdichter 1 Anz* Begr Heissgas Verdichter 1 nein 2 (Kundendienst) 117:Wasserdruck zu hoch nein nein 1 (Installateur) 118:Wasserdruck zu niedrig nein nein nein 1 (Installateur) Intern 41 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 42 348:Fest'kess Adressfehler nein nein 349:Puffer'ventil Y15 fehlt nein nein 350:Puffer Adressfehler nein nein 351:Vor/Zu'pu Adressfehler nein nein 352:hyd'Weiche Adressfehler nein nein 353:Kaskad'fühler B10 fehlt nein nein 354:Sonderfühler 2 nein nein Intern 42 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 43 489:Kaskadenmaster fehlt nein nein 490:Kaskade Erzeuger fehlt nein nein 491:Max Verdampfungstemp Anz* Begr Verdampfungstemp nein 492:K2/Modulat inkompatibel nein nein nein 493:Aussenluftfühler nein nein 494:Aussenluft' Q17 fehlt nein nein Intern 43 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 44 Der Fehlertext in den Tabellen entspricht der Klartextausgabe auf dem Display des Bediengeräts. Mit Fehlermeldung zusammenhängender Fühler, Kontakt oder Bus. Der Reset der Fehler erfolgt je nach Fehler manuell oder automatisch. Reset Intern 44 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
- Seite 45 Wärmepumpen Betrieb Gibt an, ob die Wärmepumpe bei Auftreten des Fehlers weiter betrieben werden kann oder nicht. Wärmepumpe wird trotz Fehlermeldung weiter betrieben. Nein Fehler führt zum Ausschalten der Wärmepumpe. Intern 45 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
-
Seite 46: Wartungscodes
WP-Freigabe ohne Quellenschutz mittels Parameter 7154 aktiviert.Nach Ablauf der Freigabezeit wird die WP gesperrt und Störung angezeigt. 297:Estrichfunktion HK1 Funktion mittels Parameter 850 aktiviert 298:Estrichfunktion HK2 Funktion mittels Parameter 1150 aktiviert 299:Estrichfunktion HKP Funktion mittels Parameter 1450 aktiviert Intern 46 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 47: Fühlerkennlinien
21.0 1'170 -8.0 4'152 22.0 1'125 -7.0 3'958 23.0 1'081 -6.0 3'774 24.0 1'040 -5.0 3'600 25.0 1'000 -4.0 3'435 26.0 -3.0 3'279 27.0 -2.0 3'131 28.0 -1.0 2'990 29.0 Intern 47 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 48: Ntc 5K
19873 90.0 170.0 15.0 15699 95.0 175.0 20.0 12488 100.0 180.0 25.0 10000 105.0 185.0 30.0 8059 110.0 190.0 35.0 6535 115.0 195.0 40.0 5330 120.0 200.0 45.0 4372 125.0 Intern 48 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... -
Seite 49: Pt1000
1441.8 1740.2 1155.4 1460.7 1758.6 1174.7 1479.5 5.13.5 Raumsollwertkorrektur T [° K] R [Ohm] 5053 -2.5 5736 6329 -1.5 6849 7308 -0.5 7717 8083 8413 8712 8984 9233 9461 9671 Intern 49 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22... - Seite 50 Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © Siemens Schweiz AG, 2010 www.siemens.com/buildingtechnologies Änderungen vorbehalten Intern 50 / 50 Siemens Wärmepumpenregler CE1U2355de_044 Building Technologies 2017-05-22...
