ASV101
Ansteuermodul für Kolbenverdichter

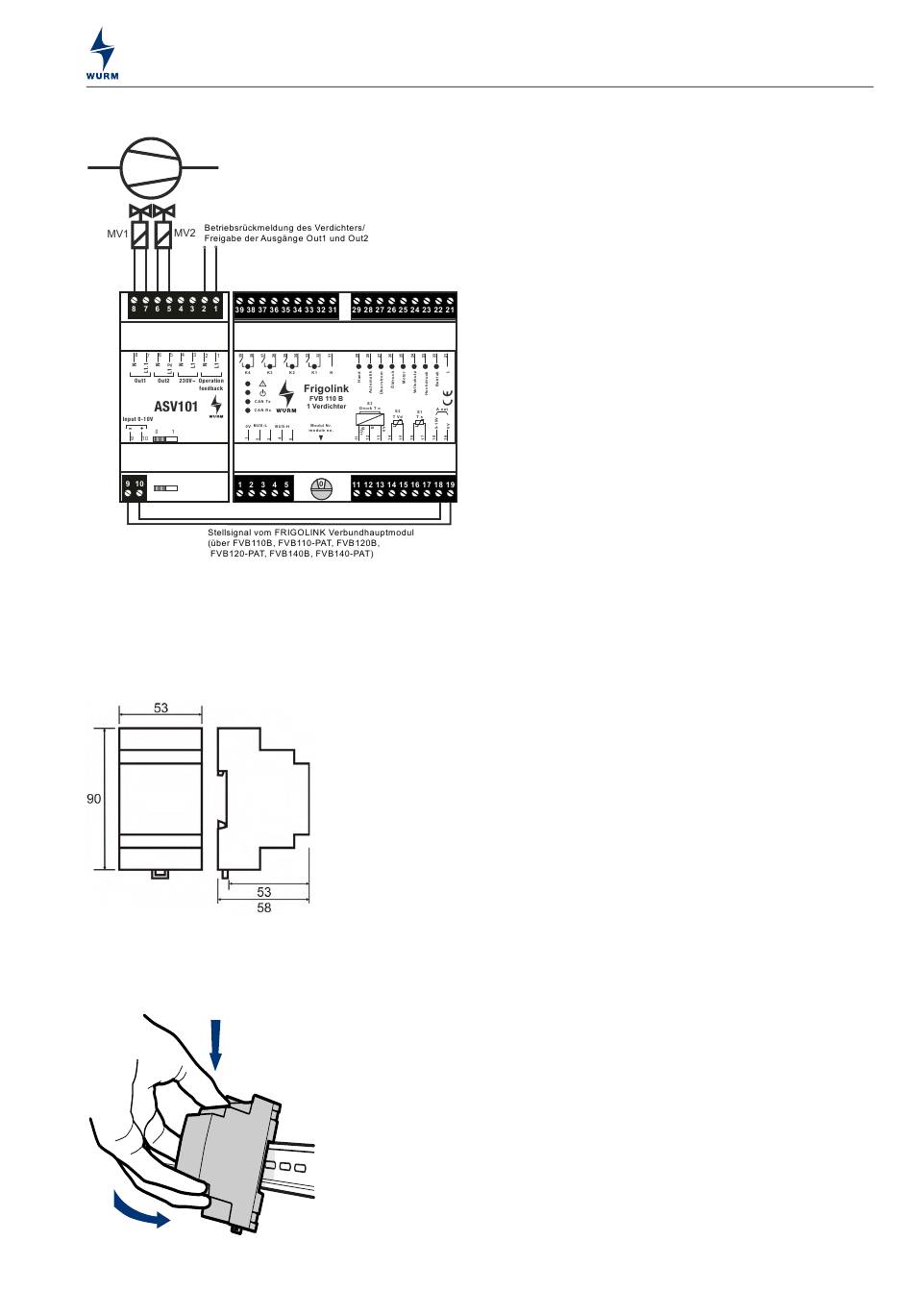

4 Schaltbild
Abb. 2: ASV101 - Schaltbild
5 Montage
Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat Normmaße und ist auch für die Montage in Si-
cherungskästen oder Verteilerschaltschränken geeignet.
Die Geräte sind ohne Abstand anreihbar.
Abb. 3: ASV101 - Abmessungen
Hutschienenmontage
1. Setzen Sie das Modul mit der oberen Führungskante an die Hutschiene.
2. Drücken Sie es leicht nach unten, bis es mit dem Befestigungsschnapper an der Schiene einrastet.
Abb. 4: ASV101 - Hutschienenmontage
ASV101_V1.0.0_PI_2018-01_DE.fm
3
Technische Änderungen vorbehalten
