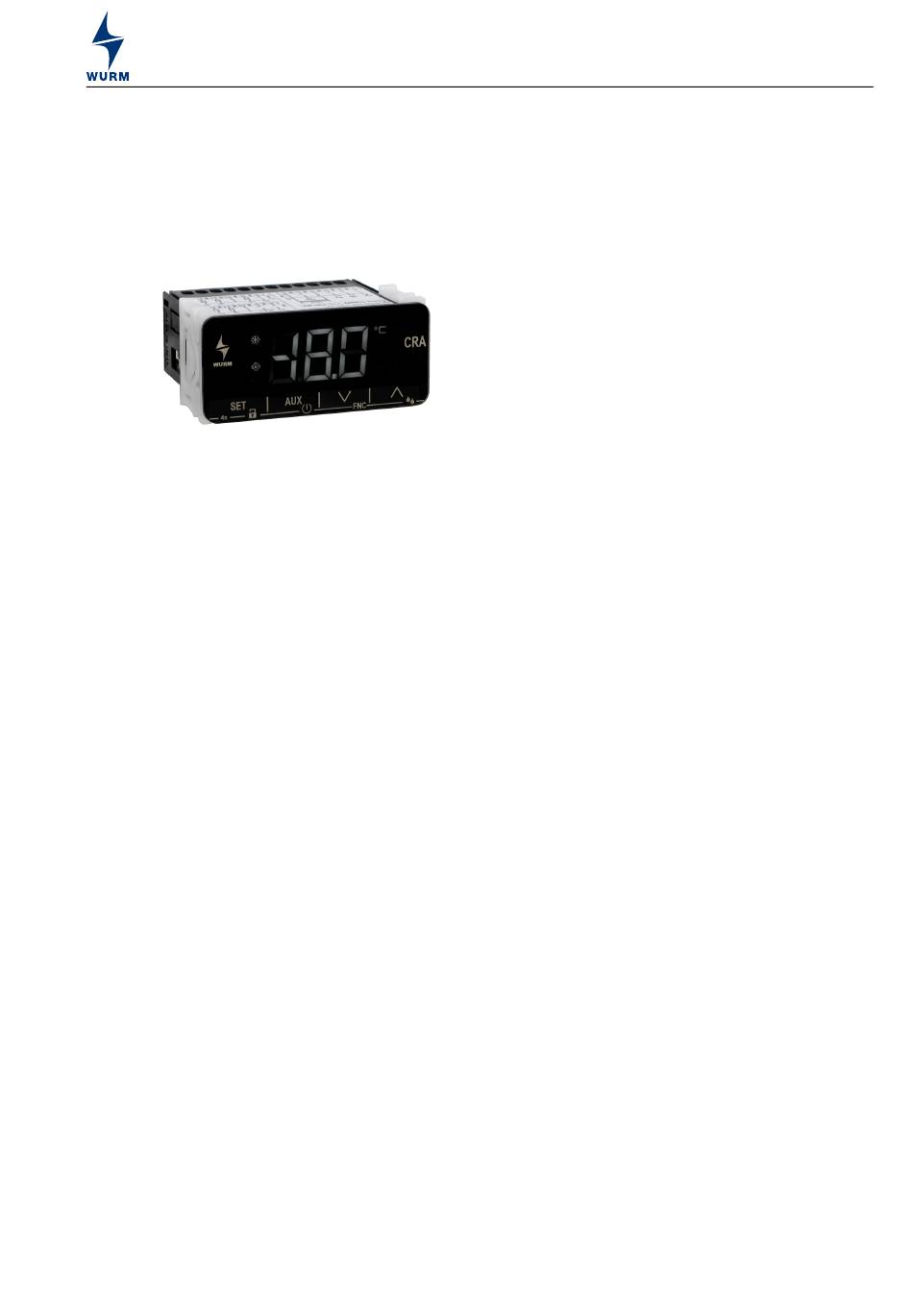

1 CRA
Kühlstellenregler zum Einbau in steckerfertige Kühlmöbel
1.1
Frontansicht

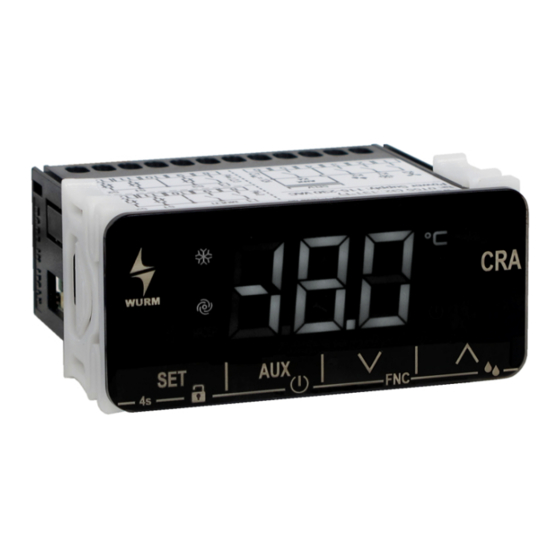

Abb. 1: CRA – Frontansicht
1.2
Merkmale
•
Geeignet für steckerfertige Kühlmöbel
•
Verwendbar mit Kältemittel R290 (Propan, <150 Gramm)
•
Anschluss für 3 Temperaturfühler (Zuluftfühler, Rückluftfühler und Begrenzungsfühler)
•
Wichtung von 2 Regelfühlern
•
Umluftabtauung, Elektroabtauung und Heißgasabtauung
•
Abtauung über zyklische Intervalle
•
Nachlauffunktion der Lüftersteuerung
•
3-Punkt-Regelung, z. B. für Heizfunktion
•
Eingang für Türkontaktschalter mit einstellbarer zeitlicher Unterbrechung der Kühlung
•
Schnelle Montage
•
Normmaß für Möbeleinbau in Einschubschacht
•
Schutzgrad IP65, frontseitig in Einbaulage
•
Optional Schnittstellenmodul für Modbus oder CAN-Bus verfügbar
•
Integriertes Netzteil
Zubehör
•
Schnittstellenmodul für CAN-Bus (CRA-IFC) oder Modbus (CRA-IFM) mit integrierter Echtzeituhr
mit batteriegestützter Gangreserve
CRA_V1.0.0_PI_2023-12_DE
Kühlstellenregler zum Einbau in steckerfertige Kühlmöbel
Technische Änderungen vorbehalten
CRA
1
