Modul zur Prozessregelung von CO
1 ANI-1F1-A
Modul zur Prozessregelung von CO
1.1
Frontansicht

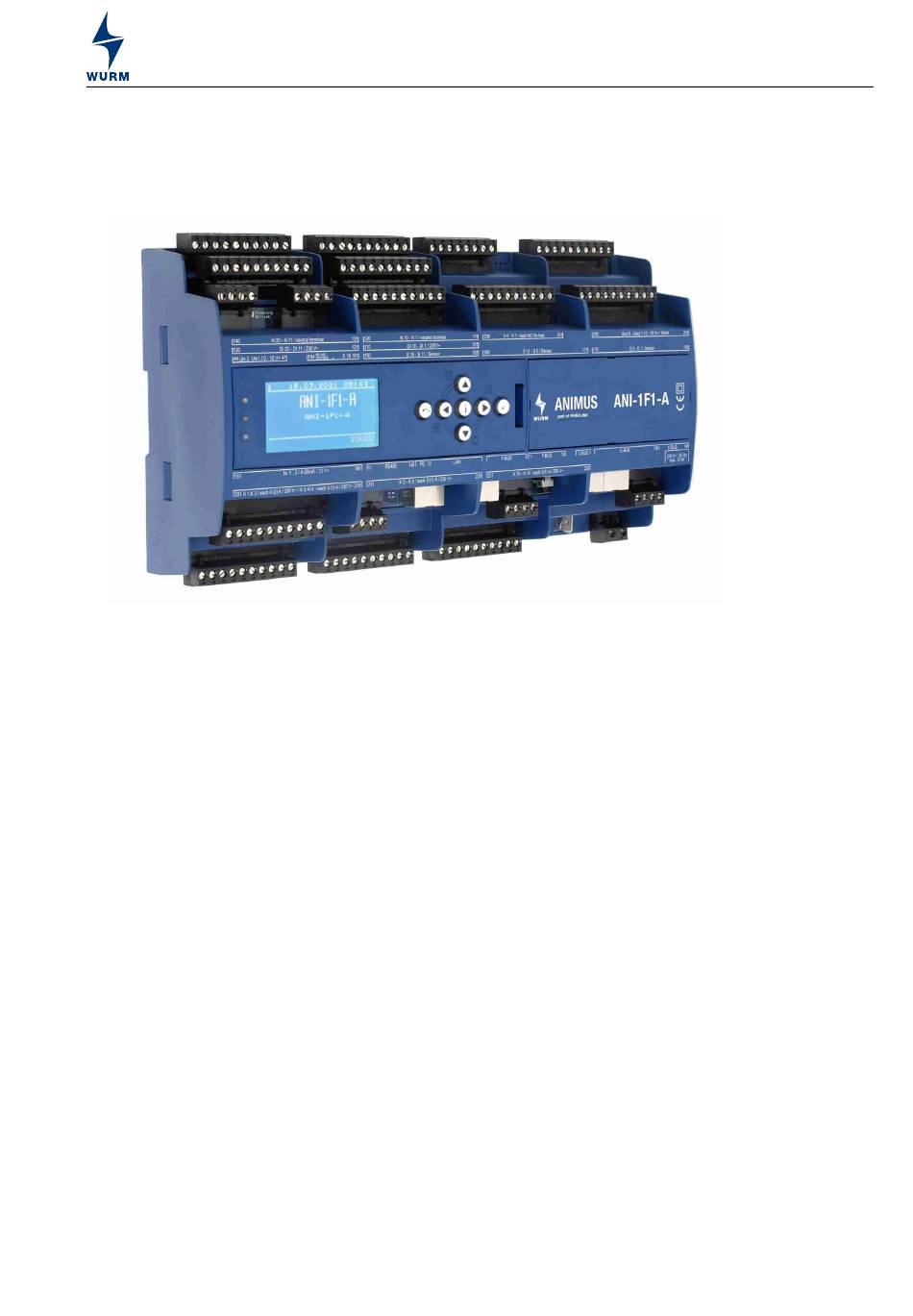

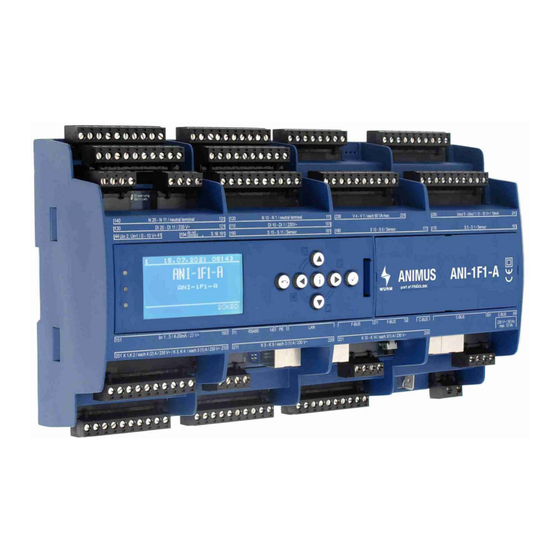

Abb. 1: Frontansicht mit Bedienteil ANI-C
1.2
Merkmale
•
Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur
-
Verdichter 1 stetig (FU), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert
-
Frigotakt+ und Frigotakt-G4
-
Grundlastwechsel
-
Überwachung der Sauggastemperatur und Heißgastemperatur
-
Pendelschutzfunktion
-
Sperrzeit nach Verdichterstörung
-
3-stufiger Lastabwurf inklusive Fastreturn
-
Betriebsstundenzähler und Taktzähler für jeden Verdichter
-
Proaktive Ölrückführung
•
Regelung von Hochdruck und Mitteldruck
•
Regelung der Gaskühlerlüfter auch über Modbus
•
Gaskühlerüberwachung
•
Zusätzliche Regelkreise für:
-
TK-Einzelmaschine
-
Enthitzer TK
-
Flüssigkeitsnacheinspritzung
-
Kältemittelüberwachung
-
4-stufige Wärmerückgewinnung
-
Schaltschranküberwachung
•
Integrierte Relaisausgänge
•
CAN-Bus-Anschluss über Patchkabel und Schraubklemmen
•
Befestigung über Hutschiene
•
Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)
•
Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
Zubehör
•
Bedienteil (ANI-C)
ANI-1F1-A_V2.5.8_PI_2022-06_DE
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
Technische Änderungen vorbehalten
ANI-1F1-A
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WURM ANI-1F1-A
Inhaltszusammenfassung für WURM ANI-1F1-A
-
Seite 1: Ani-1F1-A
• Integrierte Relaisausgänge • CAN-Bus-Anschluss über Patchkabel und Schraubklemmen • Befestigung über Hutschiene • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control) • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP Zubehör • Bedienteil (ANI-C) ANI-1F1-A_V2.5.8_PI_2022-06_DE Technische Änderungen vorbehalten... -
Seite 2: Inhaltsverzeichnis
ANI-1F1-A ........ -
Seite 3: Sicherheitshinweise
Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter. -
Seite 4: Schaltbild
Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be- schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be- schreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid Weiter Hinweise finden Sie auf der Internetseite www.wurm.de Schaltbild Abb. -
Seite 5: Schaltbild Eingänge
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.1 Schaltbild Eingänge Abb. 3: Schaltbild Eingänge Digitaleingänge DI 1 - DI 20 Klemme Digitaleingang Potenzial Belegung DI 1 230V~ Nicht verfügbar DI 2 230V~ Nachtsignal DI 3 230V~... -
Seite 6: Analogeingänge Uin 1, 2
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Klemme Digitaleingang Potenzial Belegung DI 14 230V~ Störung Kältemittel Min. DI 15 230V~ Störung Kältemittel Max. DI 16 230V~ Störung ND Verbund DI 17 230V~ Störung HD Verbund DI 18 230V~ Störung GK-Lüfter... -
Seite 7: Analogeingänge S 1 - S 16
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Analogeingänge S 1 - S 16 Klemme Fühlereingang Fühlertyp Belegung 161/162 Ts NK 163/164 T.hg NK 165/166 T.enth TK 167/168 169/170 T.gk 1 171/172 T.gk 2 173/174 T.austritt WRG CO2 175/176 T.austritt WRG... -
Seite 8: Schaltbild Ausgänge
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.2 Schaltbild Ausgänge Abb. 4: Schaltbild Ausgänge Digitalausgänge (Relais) K 1 - K 14 Klemme Digitalausgang Kontaktanordnung Belegung Wechsler K 1 / Alarm Prio 1 4(2)A / 230V~ Wechsler K 2/... -
Seite 9: Digitalausgänge (Ssr) V 1 - V 4
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Klemme Digitalausgang Kontaktanordnung Belegung Schließer K 13 / Ventil LR-VD 3 3(1)A / 230V~ Schließer K 14 / Schaltschranklüfter 3(1)A / 230V~ Digitalausgänge (SSR) V 1 - V 4... -
Seite 10: Schaltbild Kommunikation
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung 1.4.3 Schaltbild Kommunikation Abb. 5: Schaltbild Kommunikation Kommunikation Klemme Potenzial Belegung C-BUS F-BUS RS 485 (Modbus) ANI-1F1-A_V2.5.8_PI_2022-06_DE Technische Änderungen vorbehalten... -
Seite 11: Montieren
ANI-1F1-A Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Montieren Das Modul ist für die Hutschienenmontage vorgesehen. Das Gehäuse ist auch für die Montage in Si- cherungskästen oder Verteilerschaltschränken geeignet. Die Module sind ohne Abstand anreihbar. LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND! WARNUNG •... -
Seite 12: Demontage
Für Details zur Belegung der Ausgänge, siehe: Kapitel 1.4.2 „Schaltbild Ausgänge“ auf Seite 8. Für Details zur Belegung der Sensoren, siehe: Kapitel „Analogeingänge S 1 - S 16“ auf Seite 7. • Informationen zu den Funktionen des ANI-1F1-A finden Sie im Produkthandbuch zum ANI-1F1. HINWEIS ANI-1F1-A_V2.5.8_PI_2022-06_DE...
