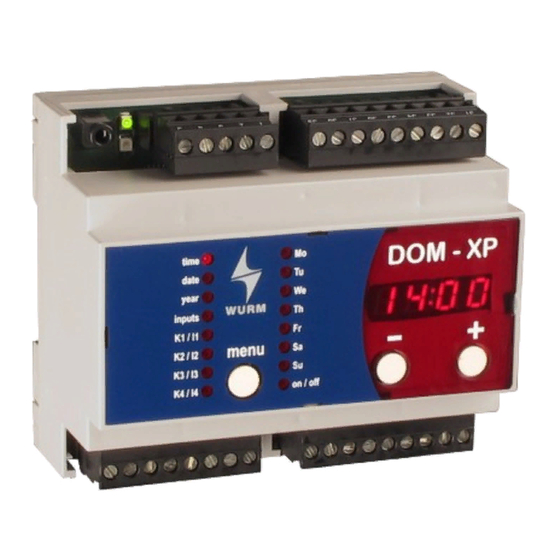

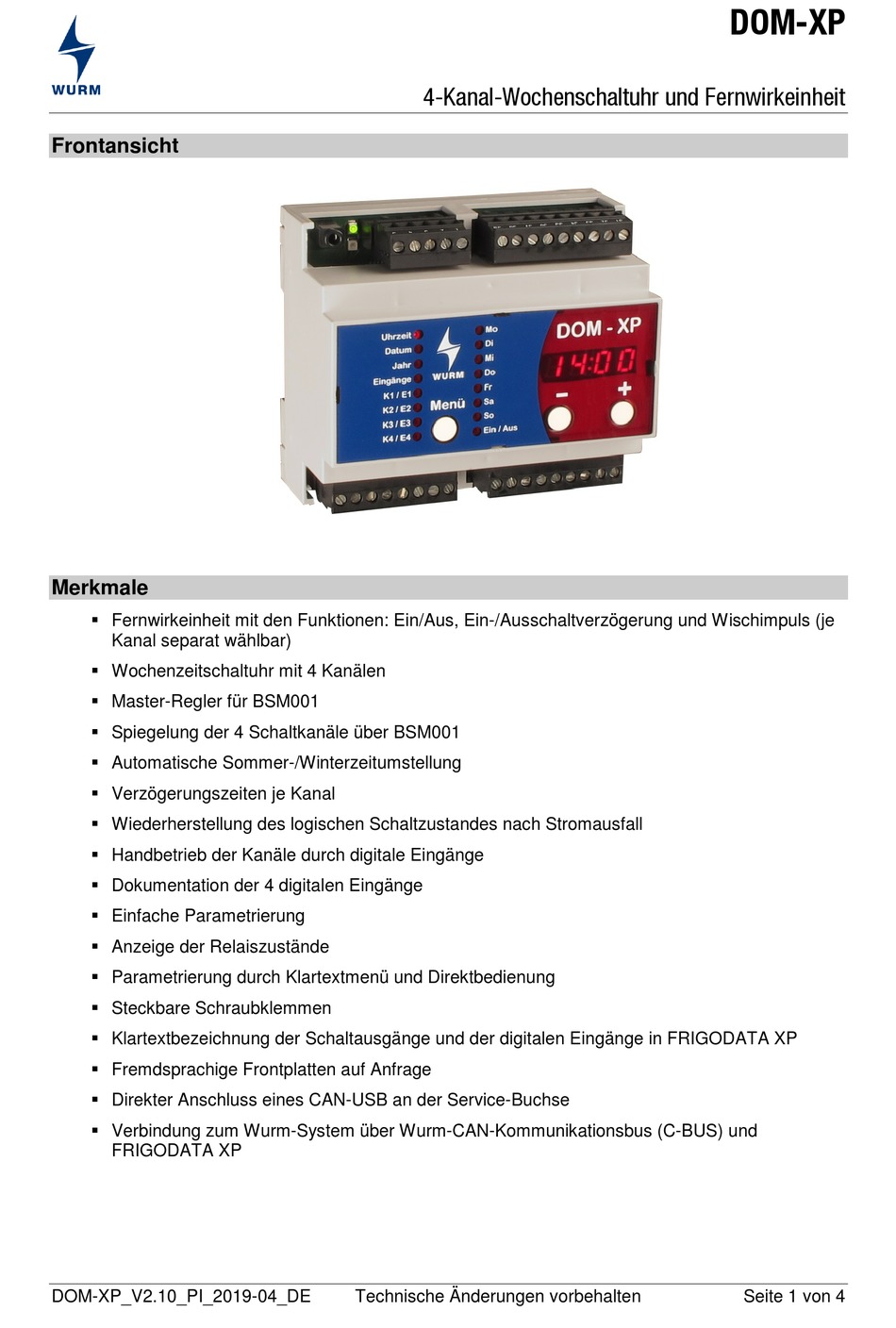

Frontansicht
Merkmale
 Fernwirkeinheit mit den Funktionen: Ein/Aus, Ein-/Ausschaltverzögerung und Wischimpuls (je
Kanal separat wählbar)
 Wochenzeitschaltuhr mit 4 Kanälen
 Master-Regler für BSM001
 Spiegelung der 4 Schaltkanäle über BSM001
 Automatische Sommer-/Winterzeitumstellung
 Verzögerungszeiten je Kanal
 Wiederherstellung des logischen Schaltzustandes nach Stromausfall
 Handbetrieb der Kanäle durch digitale Eingänge
 Dokumentation der 4 digitalen Eingänge
 Einfache Parametrierung
 Anzeige der Relaiszustände
 Parametrierung durch Klartextmenü und Direktbedienung
 Steckbare Schraubklemmen
 Klartextbezeichnung der Schaltausgänge und der digitalen Eingänge in FRIGODATA XP
 Fremdsprachige Frontplatten auf Anfrage
 Direkter Anschluss eines CAN-USB an der Service-Buchse
 Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
DOM-XP_V2.10_PI_2019-04_DE
4-Kanal-Wochenschaltuhr und Fernwirkeinheit
Technische Änderungen vorbehalten
DOM-XP
Seite 1 von 4

Werbung

loading

Verwandte Anleitungen für WURM DOM-XP

Inhaltszusammenfassung für WURM DOM-XP

  • Seite 1  Steckbare Schraubklemmen  Klartextbezeichnung der Schaltausgänge und der digitalen Eingänge in FRIGODATA XP  Fremdsprachige Frontplatten auf Anfrage  Direkter Anschluss eines CAN-USB an der Service-Buchse  Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP DOM-XP_V2.10_PI_2019-04_DE Technische Änderungen vorbehalten...
  • Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
  • Seite 3 DOM-XP 4-Kanal-Wochenschaltuhr und Fernwirkeinheit Schaltbild C-BUS-Schnittstelle Ausgangsrelais Digitaleingänge Unbenutzte Anschlüsse dürfen nicht beschaltet werden! Montieren und Anschließen WARNUNG Lebensgefahr durch Stromschlag und/oder Brand!  Schalten Sie beim Montieren, Verdrahten und Demontieren die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Ziehen Sie immer beide Netzstecker ab (L und N)! Das Gerät ist für die Hutschienenmontage...
  • Seite 4 DOM-XP 4-Kanal-Wochenschaltuhr und Fernwirkeinheit Setzen Sie das Gerät mit der oberen Führungskante auf die Hutschiene. Drücken Sie das Gerät leicht nach unten, bis es mit dem Befestigungsschnapper an der Hutschiene einrastet. Zur Verkabelung der Datenleitungen wird bis 100m Leitungslänge Standard-Telefonleitung 2x2x0,8ø...
