1 ANI-2F1
Modul zur Prozessregelung von CO

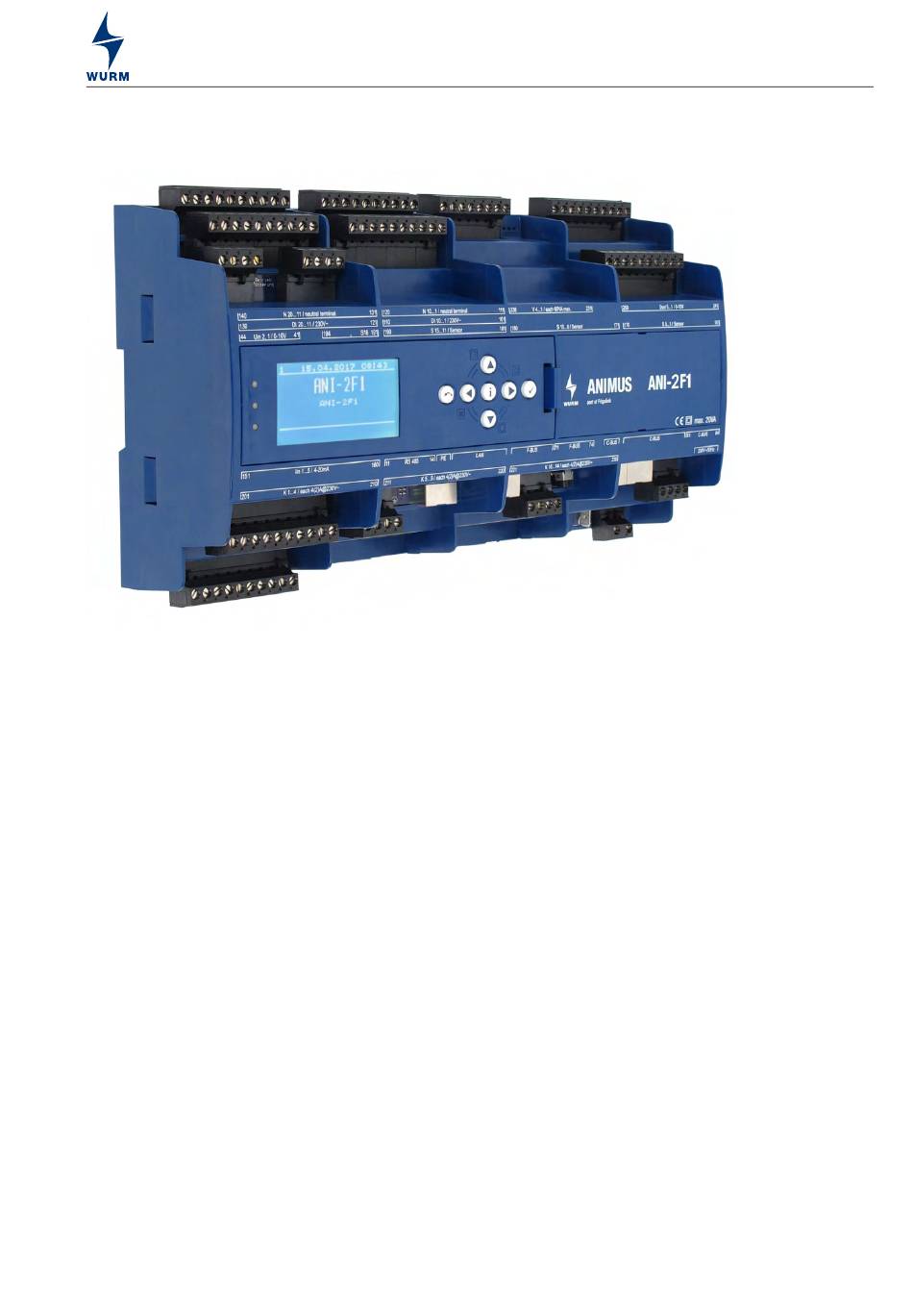

Abb. 1: Frontansicht ANI-2F1 mit Bedienteil ANI-C
1.1
Merkmale
•
Standard Verbundregler mit bis zu 2 Verdichtern, geregelt nach Verdampfungstemperatur
-
1. Verdichter stetig (FU), Verdichter 2 direkt angesteuert
-
FU-Verdichter nach Best-COP
-
Überwachung von Sauggastemperatur
-
Pendelschutzfunktion
-
Sperrzeit nach Verdichterstörung
-
Dreistufiger Lastabwurf und Schnellrücklauf
-
Betriebsstundenzähler für jeden Verdichter
•
Regelung von Hoch- und Mitteldruck
•
Regelung der Gaskühlerlüfter
•
Kältemittelüberwachung
•
CAN-Bus-Anschluss über Patchkabel
•
Befestigung über Hutschiene
•
Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
Zubehör
•
Bedienteil (ANI-C)
ANI-2F1_V1.0.3_PI_2018-06_DE
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
Technische Änderungen vorbehalten
FRIGOLINK
ANI-2F1
1
Werbung
Verwandte Anleitungen für WURM ANI-2F1
Inhaltszusammenfassung für WURM ANI-2F1
- Seite 1 ANI-2F1 1 ANI-2F1 Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Abb. 1: Frontansicht ANI-2F1 mit Bedienteil ANI-C Merkmale • Standard Verbundregler mit bis zu 2 Verdichtern, geregelt nach Verdampfungstemperatur 1. Verdichter stetig (FU), Verdichter 2 direkt angesteuert FU-Verdichter nach Best-COP Überwachung von Sauggastemperatur...
- Seite 2 ANI-2F1 ........
- Seite 3 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 4 Alle nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Beschreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid Weitere Hinweise finden Sie auf der Internetseite www.wurm.de. ANI-2F1_V1.0.3_PI_2018-06_DE...
- Seite 5 81 82 83 84 81 82 83 84 201 202 203 204 205 206 207 208 209 210 202 203 205 206 207 208 209 210 98 99 98 99 Abb. 2: ANI-2F1 Schaltbild Spannungsversorgung Klemme Versorgung Potenzial Neutral 230V~...
- Seite 6 157 158 159 160 11 12 13 14 71 72 73 74 81 82 83 84 201 202 203 204 205 206 207 208 209 210 98 99 Abb. 3: ANI-2F1 Schaltbild Eingänge Digitaleingänge DI 1 - DI 20 Klemme Digitaleingang Potenzial Belegung...
- Seite 7 FRIGOLINK ANI-2F1 Klemme Digitaleingang Potenzial Belegung DI 17 230V~ Störung HD-Verbund DI 18 230V~ Störung GK-Lüfter DI 19 230V~ Störung USV DI 20 230V~ Störung FI-Schutz Analogeingänge: Spannung Uin 1 - Uin 2 Klemme Analogeingang Potenzial Belegung Uin 1 Nicht verfügbar 0...10V...
- Seite 8 81 82 83 84 201 202 203 204 205 206 207 208 209 210 202 203 205 206 207 208 209 210 98 99 Abb. 4: ANI-2F1 Schaltbild Ausgänge Digitalausgänge: Relais K 1 - K 14 Klemme Digitalausgang Kontaktanordnung Belegung...
- Seite 9 FRIGOLINK ANI-2F1 Digitalausgänge: SSR V 1 - V 4 Digitalausgang Klemme Kontaktanordnung Belegung (SSR) 231/232 V 1 Nicht belegt 233/234 V 2 Nicht belegt Halbleiter V 3 Nicht verfügbar 4...60VA@230V~ Halbleiter V 4 Nicht verfügbar 4...60VA@230V~ Analogausgänge Uout 1 - Uout 5...
- Seite 10 11 12 13 14 71 72 73 74 71 72 73 74 81 82 83 84 81 82 83 84 201 202 203 204 205 206 207 208 209 210 98 99 Abb. 5: ANI-2F1 Schaltbild Kommunikation Kommunikation Klemme Potenzial Belegung C-BUS F-BUS RS 485 ANI-2F1_V1.0.3_PI_2018-06_DE...
- Seite 11 3. Drücken Sie das Modul nach unten auf die Hutschiene. 4. (C) Schwenken Sie die Unterseite des Moduls zur Hutschiene. 5. (D) Drücken Sie die Befestigungsschnapper (a) in Richtung Modul, bis sie an der Hutschiene einrasten. Abb. 6: ANI-2F1 - Hutschienenmontage ANI-2F1_V1.0.3_PI_2018-06_DE Technische Änderungen vorbehalten...
- Seite 12 FRIGOLINK ANI-2F1 Demontage 1. Führen Sie einen Schlitzschraubendreher in die Öffnungen der Befestigungsschnapper. 2. Ziehen Sie beide Befestigungsschnapper aus dem Gehäuse, bis sie mit einem Klick einrasten. 3. Schwenken Sie die Unterseite des Moduls leicht von der Hutschiene zu sich heran.
