1 ANI-1F1

Modul zur Prozessregelung von CO
1.1

Frontansicht

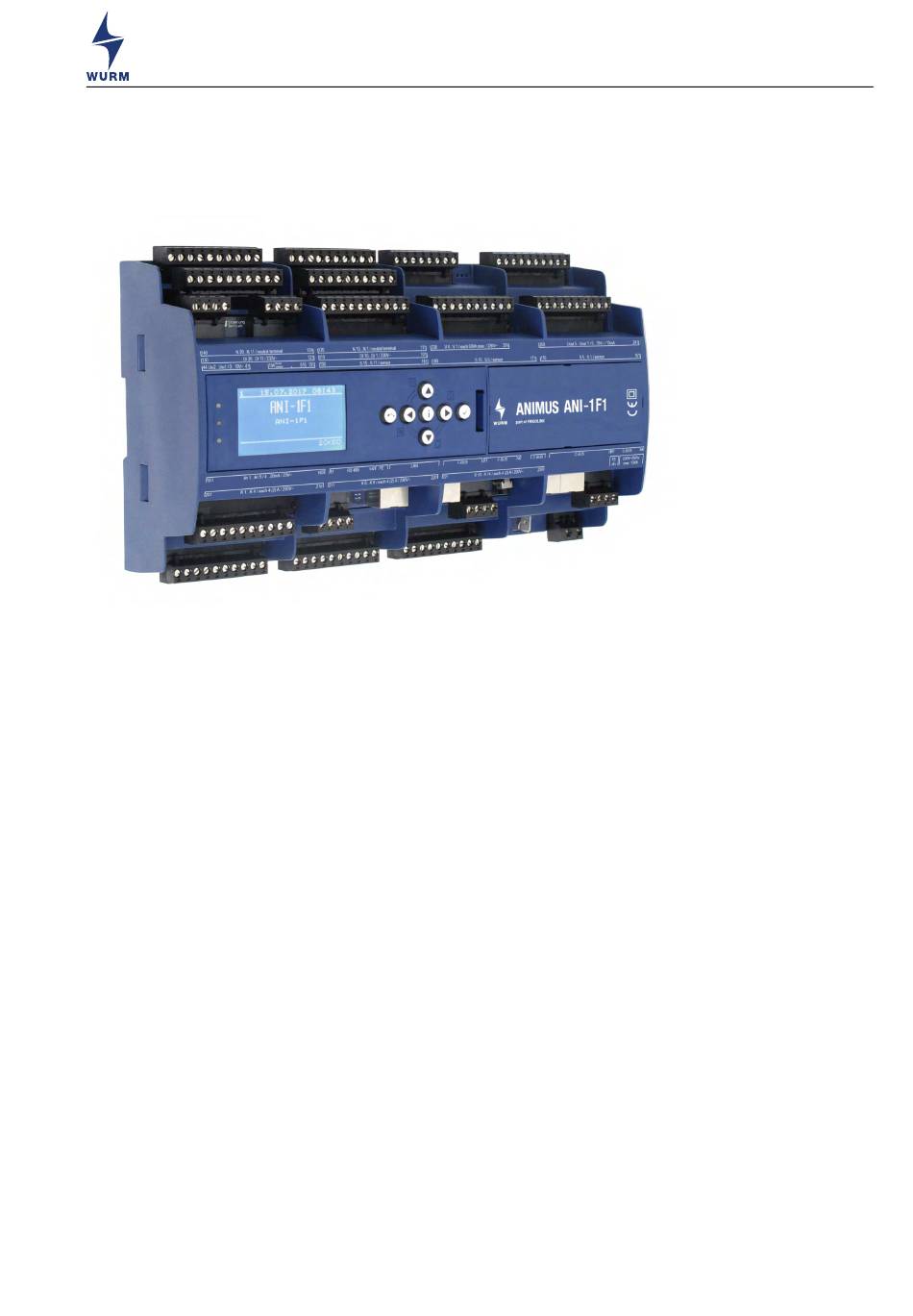

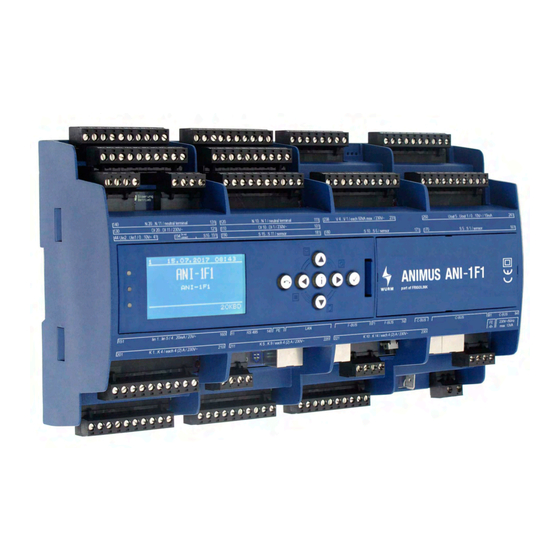

Abb. 1: Frontansicht ANI-1F1 mit Bedienteil ANI-C
1.2

Merkmale

•
Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur
-
Verdichter 1 stetig (FU), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert
-
Frigotakt+
-
Grundlastwechsel
-
Überwachung der Sauggastemperatur und Heißgastemperatur
-
Pendelschutzfunktion
-
Sperrzeit nach Verdichterstörung
-
3-stufiger Lastabwurf inklusive Fastreturn
-
Betriebsstundenzähler und Taktzähler für jeden Verdichter
-
Proaktive Ölrückführung
•
Regelung von Hochdruck und Mitteldruck
•
Regelung der Gaskühlerlüfter auch über Modbus
•
Gaskühlerüberwachung
•
Zusätzliche Regelkreise für:
-
TK-Einzelmaschine
-
Enthitzer TK
-
Flüssigkeitsnacheinspritzung
-
Kältemittelüberwachung
-
4-stufige Wärmerückgewinnung
-
Schaltschranküberwachung
•
Integrierte Relaisausgänge
•
CAN-Bus-Anschluss über Patchkabel und Schraubklemmen
•
Befestigung über Hutschiene
•
Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)
•
Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und
FRIGODATA XP
Zubehör
•
Bedienteil (ANI-C)
ANI-1F1_V2.5.1_PI_2021-11_DE
-Kälteanlagen mit Verbund- und Gaskühlerregelung
2
Technische Änderungen vorbehalten
FRIGOLINK
ANI-1F1
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WURM ANI-1F1

Inhaltszusammenfassung für WURM ANI-1F1

  • Seite 1: Ani-1F1

    1 ANI-1F1 Modul zur Prozessregelung von CO -Kälteanlagen mit Verbund- und Gaskühlerregelung Frontansicht Abb. 1: Frontansicht ANI-1F1 mit Bedienteil ANI-C Merkmale • Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur Verdichter 1 stetig (FU), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert...

  • Seite 2: Inhaltsverzeichnis

    ANI-1F1 ........

  • Seite 3: Sicherheitshinweise

    Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicher- heitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anlei- tung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.

  • Seite 4: Schaltbild

    Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be- schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be- schreibung seine Gültigkeit. Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid Weiter Hinweise finden Sie auf der Internetseite www.wurm.de Schaltbild Abb.

  • Seite 5: Schaltbild Eingänge

    FRIGOLINK ANI-1F1 1.4.1 Schaltbild Eingänge Abb. 3: ANI-1F1 Schaltbild Eingänge Digitaleingänge DI 1...DI 20 Klemme Digitaleingang Potenzial Belegung DI 1 230V~ Nicht verfügbar DI 2 230V~ Nachtsignal DI 3 230V~ Lastabwurf 1 DI 4 230V~ Anforderung WRG DI 5 230V~...

  • Seite 6: Analogeingänge Uin 1

    FRIGOLINK ANI-1F1 Klemme Digitaleingang Potenzial Belegung DI 14 230V~ Störung Kältemittel Min. DI 15 230V~ Störung Kältemittel Max. DI 16 230V~ Störung ND Verbund DI 17 230V~ Störung HD Verbund DI 18 230V~ Störung GK-Lüfter DI 19 230V~ Alarmeingang 1 (NC)

  • Seite 7: Analogeingänge S 1

    FRIGOLINK ANI-1F1 Analogeingänge S 1...S 16 Klemme Fühlereingang Fühlertyp Belegung 161/162 Ts NK 163/164 T.hg NK 165/166 T.enth TK 167/168 169/170 T.gk 1 171/172 T.gk 2 173/174 T.austritt WRG CO2 175/176 T.austritt WRG Medium 177/178 T.eintritt WRG Medium 179/180 S 10 Nicht verfügbar...

  • Seite 8: Schaltbild Ausgänge

    FRIGOLINK ANI-1F1 1.4.2 Schaltbild Ausgänge Abb. 4: ANI-1F1 Schaltbild Ausgänge Digitalausgänge (Relais) K 1...K 14 Klemme Digitalausgang Kontaktanordnung Belegung Wechsler K 1 / Alarm Prio 1 4(2)A / 230V~ Wechsler K 2 / Alarm Prio 2 4(2)A / 230V~ Schließer K 3 /...

  • Seite 9: Digitalausgänge (Ssr) V 1

    FRIGOLINK ANI-1F1 Klemme Digitalausgang Kontaktanordnung Belegung Schließer K 13 / Ventil LR-VD 3 4(2)A / 230V~ Schließer K 14 / Schaltschranklüfter 4(2)A / 230V~ Digitalausgänge (SSR) V 1...V 4 Digitalausgang Klemme Kontaktanordnung Belegung (SSR) Halbleiter V 1 HG-Bypass 4...60VA / 230V~...

  • Seite 10: Schaltbild Kommunikation

    FRIGOLINK ANI-1F1 1.4.3 Schaltbild Kommunikation Abb. 5: ANI-1F1 Schaltbild Kommunikation Kommunikation Klemme Potenzial Belegung C-BUS F-BUS RS 485 (Modbus) ANI-1F1_V2.5.1_PI_2021-11_DE Technische Änderungen vorbehalten...

  • Seite 11: Montieren

    3. Drücken Sie das Modul nach unten auf die Hutschiene. 4. (C) Schwenken Sie die Unterseite des Moduls zur Hutschiene. 5. (D) Drücken Sie die Befestigungsschnapper (a) in Richtung Modul, bis sie an der Hutschiene einrasten. Abb. 6: ANI-1F1 - Hutschienenmontage ANI-1F1_V2.5.1_PI_2021-11_DE Technische Änderungen vorbehalten...

  • Seite 12: Demontage

    FRIGOLINK ANI-1F1 Demontage 1. Führen Sie einen Schlitzschraubendreher in die Öffnungen der Befestigungsschnapper. 2. Ziehen Sie beide Befestigungsschnapper aus dem Gehäuse, bis sie mit einem Klick einrasten. 3. Schwenken Sie die Unterseite des Moduls leicht von der Hutschiene zu sich heran.
