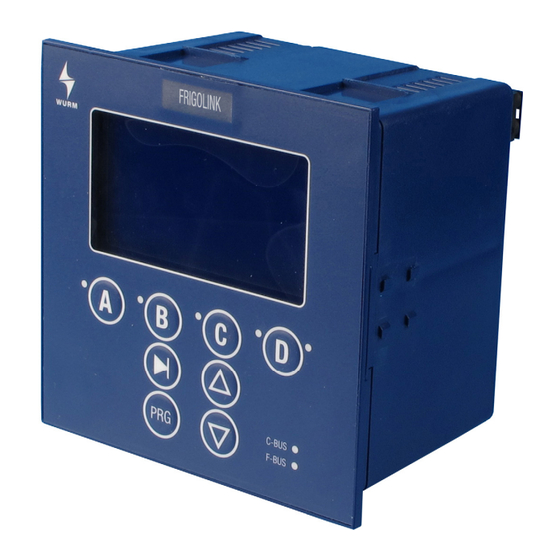

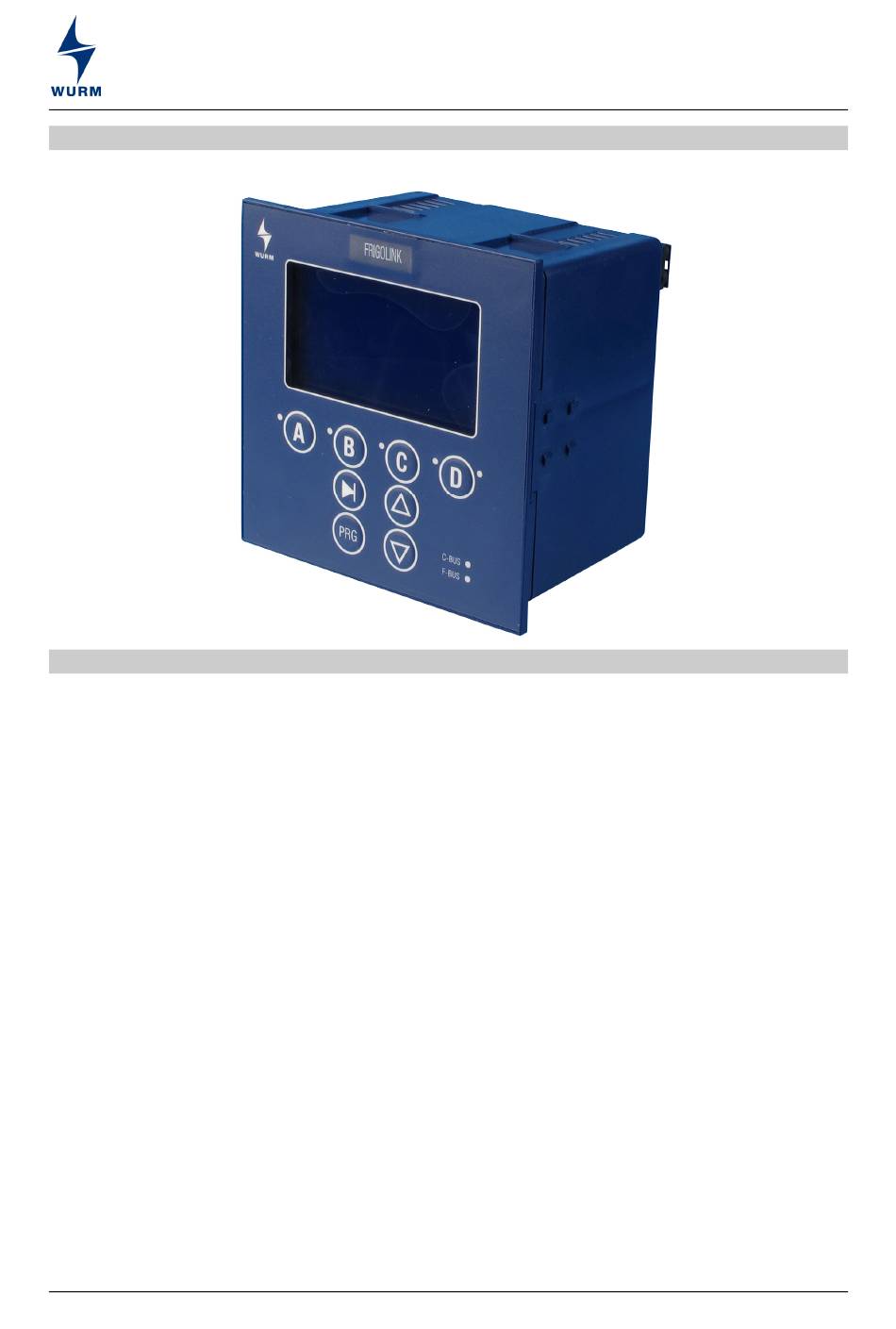

Frontansicht
Hauptmodul für 2 Verbundanlagen
Merkmale
▪ Anschluss von maximal 8 Feldmodulen
▪ Bis zu 16 Verdichter regelbar (abhängig vom Verdichtertyp, Feldmodultyp und der Betriebsart)
▪ Verdichterregelung nach COP
▪ Regelkreise je Verbund:
- Saugdruckregelung
- Verflüssigerregelung
- Regelung elektronischer Expansionsventile
▪ Regelverfahren der Verbundanlagen:
- Standard-Stufenschaltwerk mit Grundlastwechsel
- Verdichterregelung mit Frequenzumformer
- Frigotaktplus
▪ Hardware mit Hochleistungscontroller und großen internen Speicher für komplexe Regel- und
Managementaufgaben
▪ Busanschlüsse für Patchkabel
▪ Integrierte Relais-Ausgänge
▪ Befestigung im Modulrahmen oder Einzelmontage ohne Rahmen möglich
▪ 4-zeiliges, blau beleuchtetes Klartextdisplay mit 8-Tasten-Bedienfeld
▪ Mehrsprachige Menüführung (DE/EN/FR/NL)
▪ Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus
Expertendatenbank
▪ Verbindung zum Wurm-System über CAN-Bus-Anschluss und Frigodata XP
HVV-G3_PI_2012-04_DE
Technische Änderungen vorbehalten
HVV-G3
Produktinformation
Seite 1 von 4
