1 Gerätebeschreibung

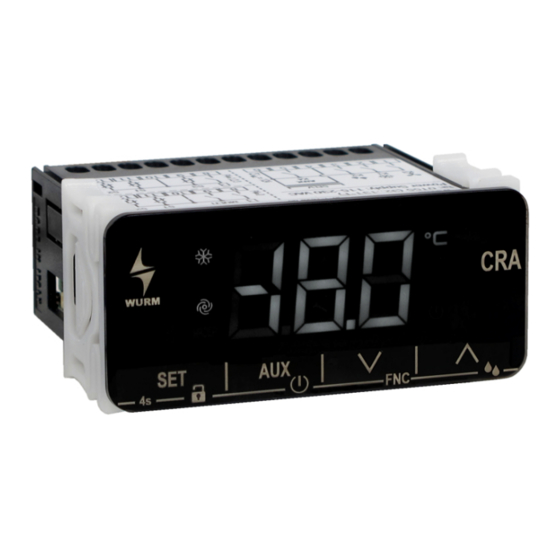

Abb. 1: Frontansicht CRA
1.1 Merkmale
•
Geeignet für Plug-In-Möbel
•
Verwendbar mit Kältemittel R290 (Propan, <150gr.)
•
Anschluss für 3 Temperaturfühler (Zuluft-, Rückluft- und Begrenzungsfühler)
•
Wichtung von 2 Regelfühlern
•
Umluft-, Elektro- und Heißgasabtauung
•
Abtauung über zyklische Intervalle
•
Nachlauffunktion der Lüftersteuerung
•
3-Punkt-Regelung z.B. für Heizfunktion
•
Eingang für Türkontaktschalter mit einstellbarer zeitlicher Unterbrechung der Kühlung
•
Schnelle Montage
•
Normmaß für Möbeleinbau in Einschubschacht
•
Schutzklasse IP 65, frontseitig in Einbaulage
•
Optional Schnittstellenmodul für Modbus oder CAN-Bus verfügbar
•
Integriertes Netzteil
Zubehör
•
Schnittstellenmodul für CAN-Bus oder Modbus
1.2 Anschlussbild
Abb. 2: Anschlussbild CRA
Software-Revision und Gültigkeit der Dokumentation
Softwareversion
V1.0.0 - 2016-05
V1.0.0 - 2016-08
V1.0.0 - 2017-02
V1.0.0 - 2017-04
Alle nicht aufgeführten Softwareversionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser
Beschreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen
Beschreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weiter Hinweise finden Sie auf der Internetseite
CRA_V1.0.0_PI_2017-04_DE
Funktionserweiterung
Basis der Dokumentation
Technische Daten: Ergänzung Sensortyp
Anpassung Merkmale
Anpassung Sicherheitshinweise
www.wurm.de
Technische Änderungen vorbehalten
Kühlstellenregler zum Einbau in steckerfertige Kühlmöbel
CRA
Seite
1
