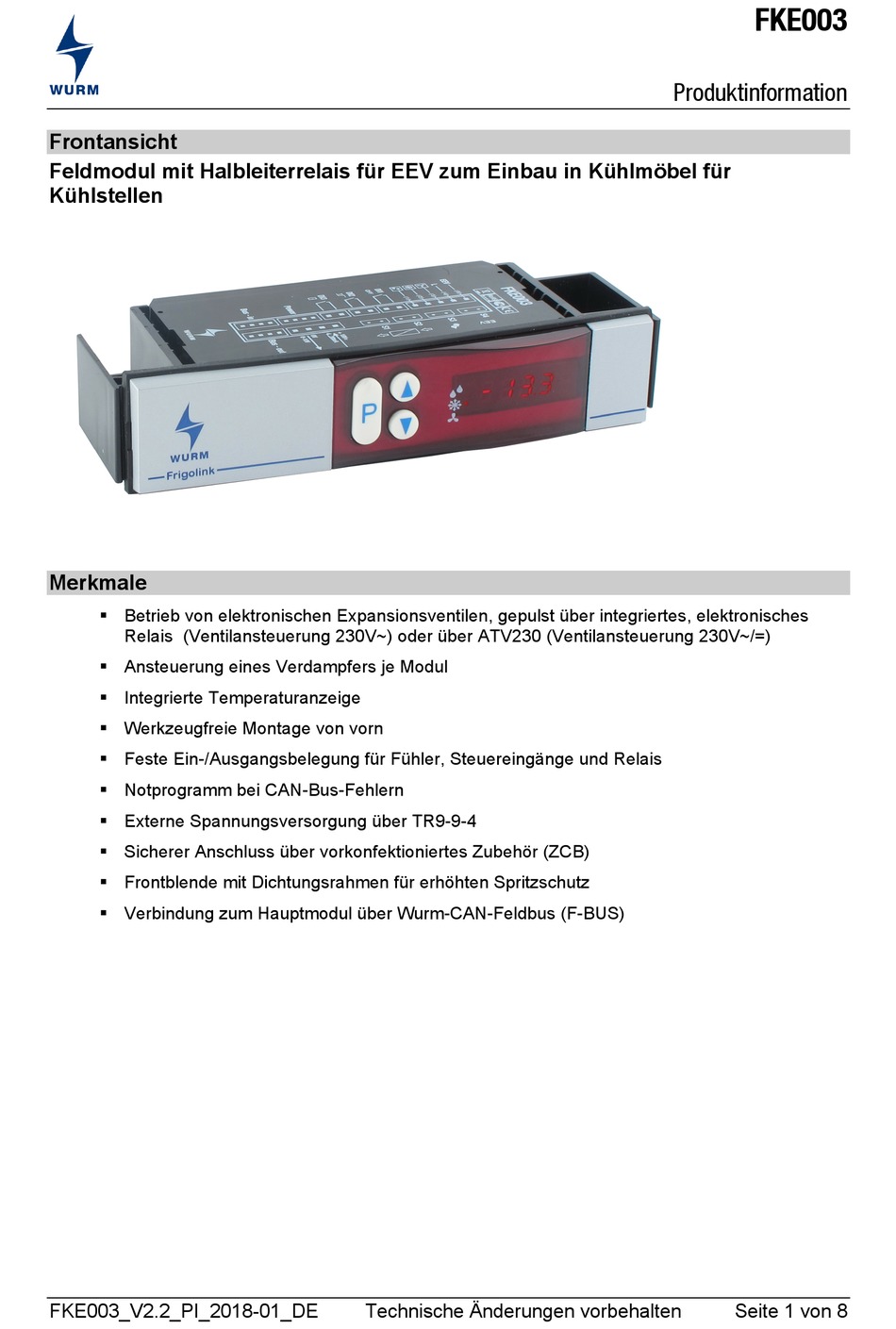

Frontansicht
Feldmodul mit Halbleiterrelais für EEV zum Einbau in Kühlmöbel für
Kühlstellen
Merkmale
 Betrieb von elektronischen Expansionsventilen, gepulst über integriertes, elektronisches
Relais (Ventilansteuerung 230V~) oder über ATV230 (Ventilansteuerung 230V~/=)
 Ansteuerung eines Verdampfers je Modul
 Integrierte Temperaturanzeige
 Werkzeugfreie Montage von vorn
 Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais
 Notprogramm bei CAN-Bus-Fehlern
 Externe Spannungsversorgung über TR9-9-4
 Sicherer Anschluss über vorkonfektioniertes Zubehör (ZCB)
 Frontblende mit Dichtungsrahmen für erhöhten Spritzschutz
 Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
FKE003_V2.2_PI_2018-01_DE
Technische Änderungen vorbehalten
FKE003
Produktinformation
Seite 1 von 8

Werbung

loading

Verwandte Anleitungen für WURM FKE003

Inhaltszusammenfassung für WURM FKE003

  • Seite 1  Feste Ein-/Ausgangsbelegung für Fühler, Steuereingänge und Relais  Notprogramm bei CAN-Bus-Fehlern  Externe Spannungsversorgung über TR9-9-4  Sicherer Anschluss über vorkonfektioniertes Zubehör (ZCB)  Frontblende mit Dichtungsrahmen für erhöhten Spritzschutz  Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS) FKE003_V2.2_PI_2018-01_DE Technische Änderungen vorbehalten Seite 1 von 8...
  • Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
  • Seite 3 FKE003 Produktinformation Inhaltsverzeichnis Schaltbild ........................... 3     Montage / Anschlüsse ......................3     Anzeige- und Bedienelemente ....................5     Gerätebedienung ........................5     Freischalten der Expertenebene ................... 5     Parameter auswählen ....................5    ...
  • Seite 4 Schalten Sie beim Montieren und Verdrahten die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Alle Anschlüsse sind als Stecker für vorkonfektionierte Kabel ausgeführt. Anschlüsse für vorkonfektionierte Kabel Folgende Kabel, CAN-Bus-Adapter und Abschlusswiderstände sind für die FKE003 erhältlich. Kabel Verwendung ZCB-C/TR-0,6 Regler – Trafo, 0,6m ZCB-C/TR-2,0 Regler –...
  • Seite 5 FKE003 Produktinformation Anzeige- und Bedienelemente LEDs und 7-stellige Anzeige Parameterverstellung freigegeben Expertenebene Status-LEDs Wert/Parameternummer Anzeige-Symboliken Abtauen Kühlen Lüfter Gerätebedienung Das Einstellmenü ist in 2 Funktionsbereiche aufgeteilt, die Standard- und die Expertenebene. Die Standardebene umfasst nur die Anzeige des Regel-Istwertes und der Status-LEDs.
  • Seite 6 FKE003 Produktinformation Parameter einstellen 1. Einzustellenden Parameter auswählen (ggf. vorher die Expertenebene freigeben). 2. Parameterverstellung freigegeben. Alle 3 Tasten gleichzeitig 5 Sekunden drücken. Die LED „Parameterverstellung freigegeben“ blinkt. 3. Mit Tasten ▲ oder ▼ Werte ändern. Beim Wechsel der Parameter muss der Zugang nicht erneut freigegeben werden, um weitere Werte zu verstellen.
  • Seite 7 FKE003 Produktinformation Bei gesperrten Tasten wird bei jedem Tastendruck durch Aufleuchten der Zugangs- und Expertenebenen-LED die Sperrung signalisiert, damit das Gerät nicht fälschlicherweise für defekt gehalten wird. Hinweis! ▪ 5s Service-Taste + P =>Tasten frei Die Sperrung wird aufgehoben, indem die Service-Taste zusammen mit der Menü-Taste "P" für 5 Sekunden gedrückt wird.
  • Seite 8 FKE003 Produktinformation Fehlermeldungen und Notprogramme Bei einem Fehler blinkt das Display mit dem Fehlercode. Anzeige Fehlerursache Überwachungsfunktion und Notprogramm Adresskollision am CAN-Bus Die eingestellte Modulnummer ist bereits vergeben. COLL Andere Modulnummer einstellen! CAN-Bus-Fehler CAN-Bus-Verbindung prüfen! Keine CAN-Bus-Kommunikation Fehler CAN-Bus-Kommunikation Das Gerät hat Aktivitäten auf dem F-BUS erkannt, ErCo wird aber nicht durch das zugehörige Hauptmodul...
