Bedieneinheit; Bedieneinheit Prognost Sh - Protec PROGNOST SH Serie Gebrauchsanweisung

PROGNOST SH 5040-0-8001
Gebrauchsanweisung
3.2

Bedieneinheit

3.2.1

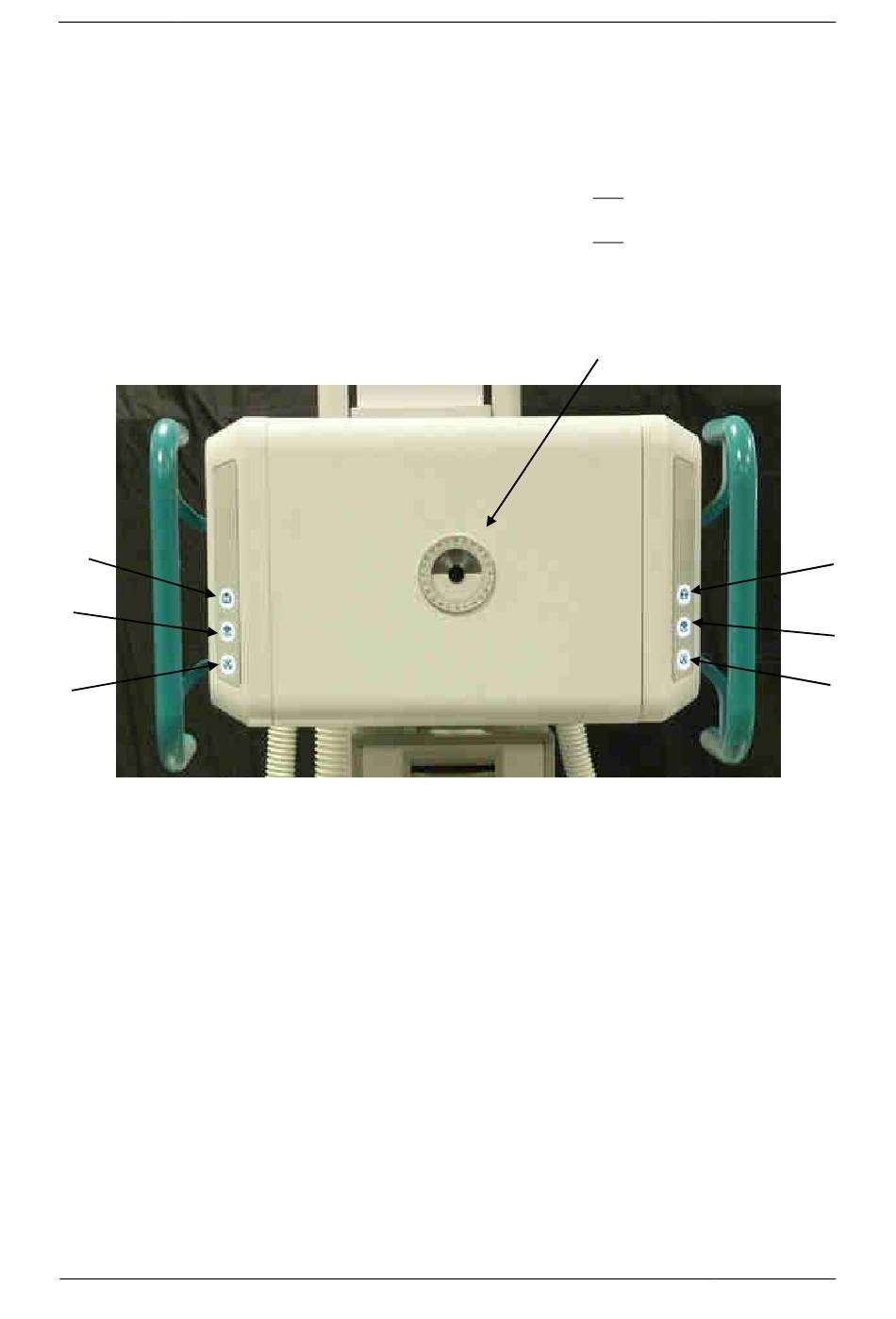

Bedieneinheit PROGNOST SH

1 Winkelanzeige für die Einstellung der Röntgenstrahlereinheit
2 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung
3 Rotation des Röntgenkopfes um die Achse des Röntgenröhrenarms
4 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
5 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
6 Rotation des Röntgenkopfes um die Achse des Röntgenröhrenarms
7 Vertikalbewegung des Röntgenröhrenarms
1
2
7
3
6
5
4
Abbildung 3-2
